光链路测试系统，快速搞定“多纤光缆”
科瑞杰-2022年3月，有关部委提请十三届全国人大五次会议审查的计划报告也提出，要实施“东数西算”工程。至此“东数西算”正式全面启动。数字时代正在召唤一张高效率的“算力网”。据中国电信公司预测，2030年骨干网最大传输链路容量近400Tb/s——骨干网的扩容势在必行。
骨干网扩容方式中，以“多纤光缆”可行性最高，成本最低。这种基于一缆多纤的空分复用技术具有简单易行、扩容幅度大、光缆成本占比低等诸多优势。在此情况下，能够对多纤光缆进行快速测试的仪表需求就凸显了出来。
快速检测“多纤光缆”，就靠横河这套光链路测试系统啦！

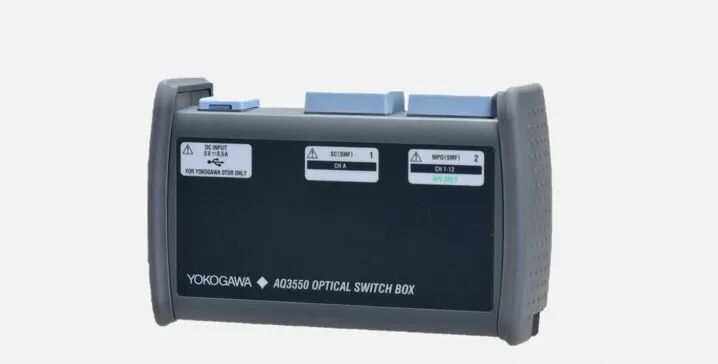

配合OTDR使用的12通道光开关控制盒AQ3550
AQ3550光开关盒是与OTDR 配合使用的单模光纤光开关。AQ3550 由 OTDR 控制，可连续测量多个通道，因此能够有效测量多芯光缆。
- 手掌大小，携带方便
- 来自 OTDR 的 USB 电源
- 通过 OTDR 轻松操作
横河光开关盒+OTDR的光链路测试方案
AQ3550光开关盒是用于单模光纤的12通道光开关，与AQ7286A/H/J同时发布。
AQ3550通过USB电缆从OTDR主机执行控制和供电，因此无需外部电源。
此款光开关盒尺寸紧凑，可连续测量12通道的全部或部分，因此能便捷测量多根或带状光纤并节省生产测试机架空间。
除了与AQ7286A/H/J一起使用外，AQ3550还可以与更新固件的现有AQ7280系列OTDR单元结合使用。用户可以在利用现有生产设备的同时提高测量效率。
主要应用
- 光纤光缆制造
- 光纤光缆研发
- 安装多芯光缆
来看看光开关盒AQ3550的特点吧！

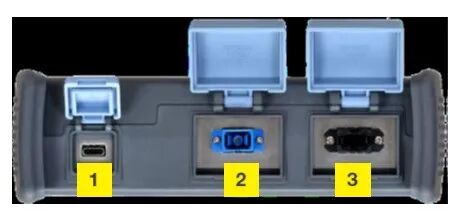

1、 接口
- USB port type C
- Input port (SC connector)
- Output port (MPO connector)

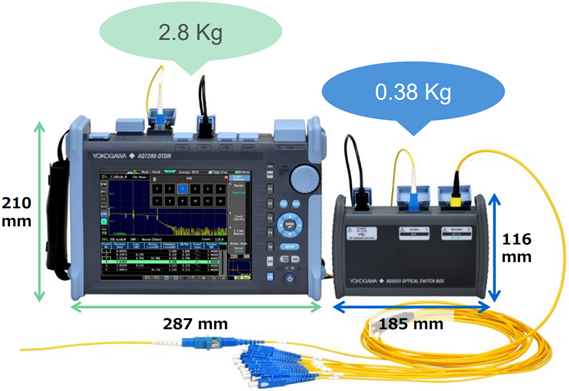

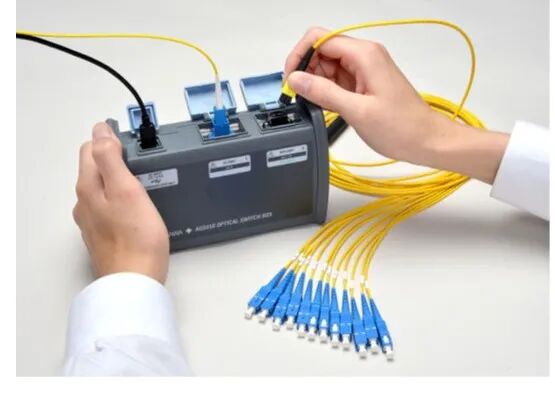

2、手掌大小，携带方便

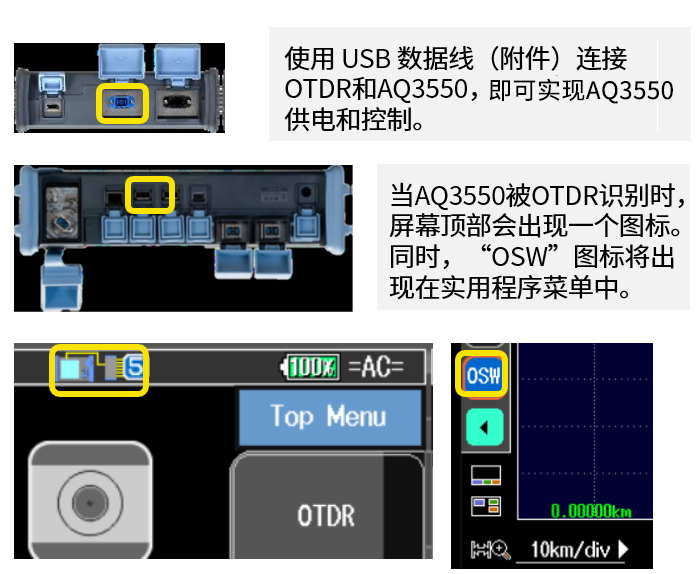

3、通过OTDR的USB供电
4、光开关盒AQ3550连接上OTDR后，就可以通过OTDR轻松操作了！
通过点击图标激活
- AQ3550可以从OTDR左侧的实用程序菜单、功率计或可见光源功能激活。首先，点击左侧的绿色图标。当AQ3550被OTDR识别时，“FIP（光纤检测探头）”图标将变为“OSW（光开关盒）”。

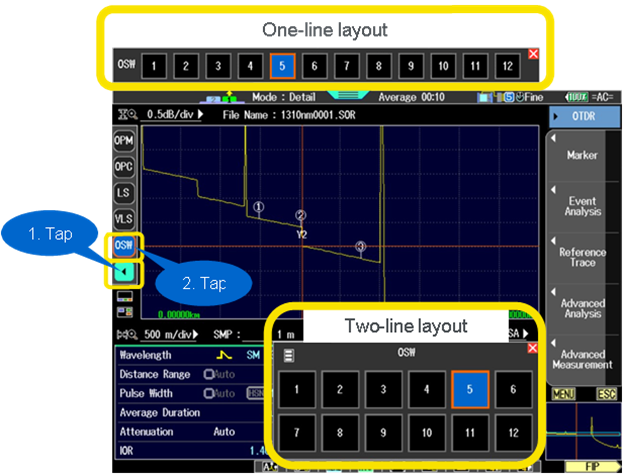

- 点击“OSW”图标打开频道选择窗口。有两种显示格式：单行布局和双行布局。
- 多任务处理
- OSW 可以与其他功能同时使用，并且可以根据需要移动窗口。
- 用户可以自由控制屏幕布局。
注意：光纤检测探头和光开关盒不能同时使用。

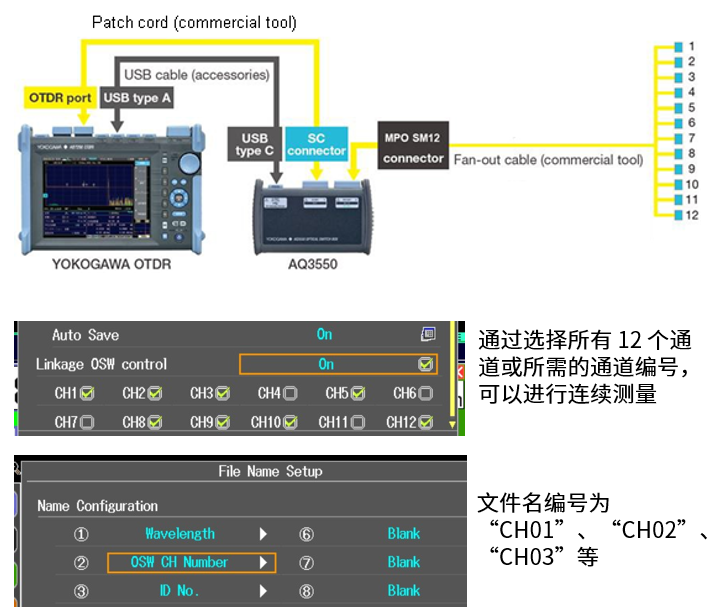

连续自动测量12根光纤
- OTDR >[SETUP]键>Measurement Setup>将[Linkage OSW control]设置为ON，然后启用12根光纤的连续测量。

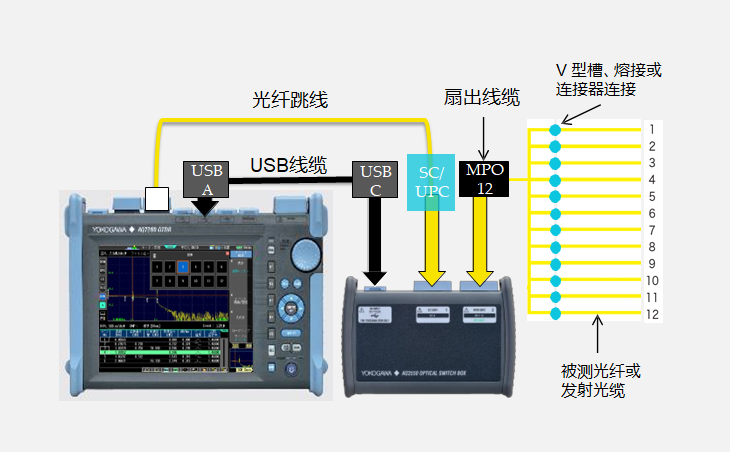

- 如果OTDR、跳线、AQ3550、扇出光缆和12根被测光纤预先连接好，则无需连接或断开线缆即可一次测量12根光纤。其他工作可以在测量过程中并行进行。
- 通过设置多个测量波长，一次可以获取48个数据（最多4个波长×12根光纤）。当Auto Save设置为ON时，所有测量数据都保存在指定的文件夹中。
- 用户可以在文件名中插入OSW 的通道号。请在文件名设置中选择“OSW CH Number”。
与多芯光纤测量链接

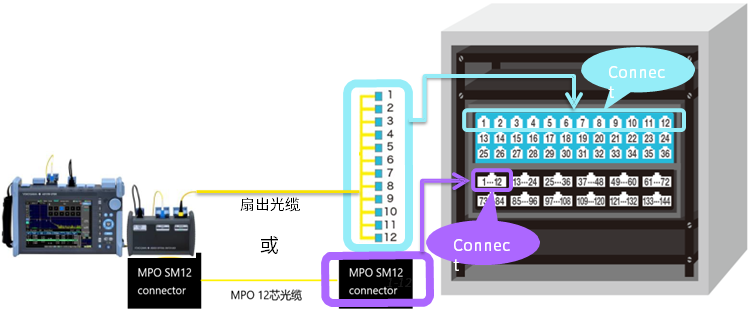

- 多芯光纤测量>[SETUP]键>将[Linkage OSW control]设置为ON，然后启动使用光开关盒的连续测量。通过选择芯数开始多芯测量，将[Measure all channels]设置为ON，即可连续测量12根光纤。

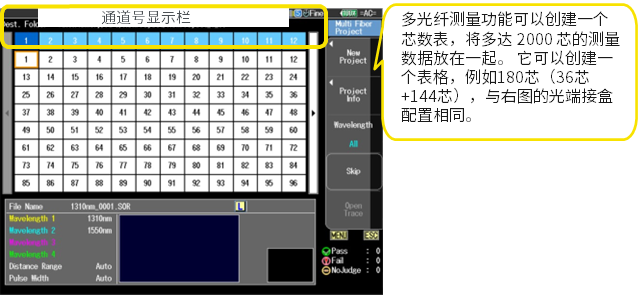

- 通道号显示在创建项目的顶部，使用户可以立即检查正在测量的光纤和通道号。已测量的光纤标出颜色突出显示，用户可以一目了然地看到测量进度。
- 核心编号分配给文件名，以防止测量中的遗漏和混淆。OTDR自动记录数据，显著减少工时。
