WT300E系列 数字功率计

紧凑型半机架安装可以帮助用户建立投资回报率更高的小型测试系统

可用于数据记录的D/A输出功能和Modbus/TCP* 功能

通信接口丰富:USB, RS-232 或 GP-IB 和 以太网

立即咨询

服务热线:

0755-85272611

WT300E系列数字功率计是久负盛名的横河(Yokogawa)紧凑型功率计的第五代产品。横河的功率计产品在确保能耗标准和电气设备功耗测量的领域中长期扮演至关重要的角色。 WT300E系列包括:WT310E单相输入型;WT310EH单相输入/大电流型;WT332E 2输入单元型;WT333E 3输入单元型,精度为读数的0.1% +量程的0.05%。 WT310E提供的电流测量功能最低到50微安左右,高至26安培RMS,能够轻松支持客户测试自己的产品是否符合能源之星、SPECpower 、IEC62301 / EN50564等标准 ,进行电池和待机功耗等低水平电压测试,使用WT300E系列无疑是这些应用领理想解决方案。


WT300E的宽量程和增强性能,可以让客户使用一个功率计就能完成对逆变器从低频到高频的所有测试应用。

快速显示和数据更新率:

WT300E系列拥有快速显示和最大100ms的数据更新率,可 为用户缩短测试过程的工时。所有输入量程的基本测量精度保持一致,读数的0.1% + 量程的0.05%(50/60Hz)DC 读数的0.1% rdg +量程的0.2%。

同时测量所有参数:

U/I/P/Freq/Integ(+/-)/谐波组件/ THD 最大100ms 周期。

WT300E系列不但可以测量所有交直流参数,也可以在没有改变测量模式的情况下同时执行谐波测量和积分测量。WTViewerFreePlus软件可用于监视和保存所有这些参数数据,最多可达200个。

指定量程间的自动量程功能

自动量程功能可用于在指定量程间自动选择/切换量程。这样既可以减少量程切换次数,也可以提高测试效率。

CN Product WT300E 1 1

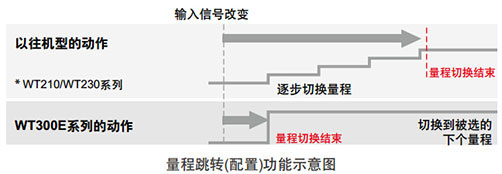

积分测量时的自动量程功能

通常,当功率计在积分模式下测量功耗和待机功率时,需要将测量量程固定。但是,如果输入电压或电流超过被选量程的最大值,测量结果将出错,并且需要以最高量程执行重复测试。WT300E系列可以在积分模式下快速地自动切换量程,这不但可省去上述重复测试的麻烦,还可保证积分的连续性和准确度。该功能不但可以测量正负瓦时,还可以测量安时以及DC电流。

频率带宽: DC 0.1Hz 至 100 kHz (WT310E: 频率超过30kHz时最大电流6A;WT310EH: 最大频率是20kHz 电流40A).

直接输入: 最大直接输入值 600V 和 20A, 或者 40A (WT310EH). WT310E系列的宽电流量程,可以满足客户低至50 micro-Amps高至40Arms (WT310EH)的电流测量需求。

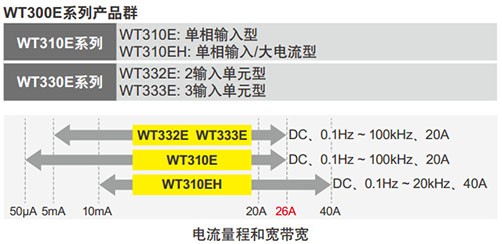

宽电流量程

  • 宽电流输入范围:WT300E系列可覆盖的电流输入范围非常广,小到几微安大到40Arms均可测量。可测量包含交直流成分的输入信号。测量应用范围包括从待机功耗的微小电流到电磁炉的大电流。

  • 同时测量所有参数: WT300E系列不但可以测量所有交直流参数,也可以在没有改变测量模式的情况下同时执行谐波测量和积分测量。

  • 快速显示和数据更新率: WT300E系列拥有快速显示和最大100ms的数据更新率,可为用户缩短测试过程的工时。

  • 最大值保持功能:可以保持RMS/PEAK Voltage & 电流、有功功率、无功功率和视在功率的最大值。

  • 线路滤波器和频率滤波器功能: 这些滤波器功能将为基波测量过滤掉不需要的噪声和谐波成分。

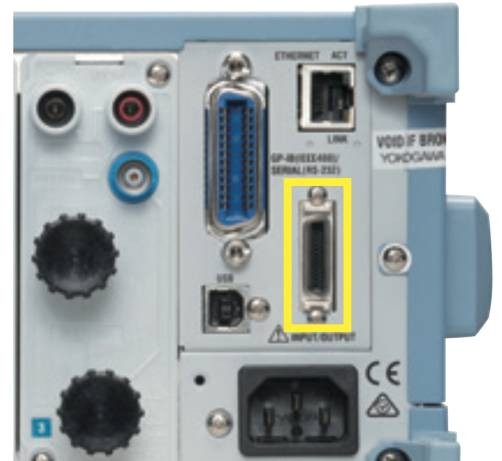

丰富的通信接口:USB、GP-IB或RS-232(可选)、以太网(选件)

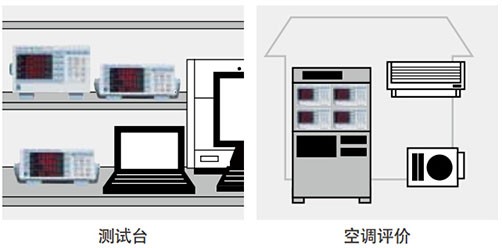

U从生产线到工程测试台,用户可根据自身应用需求自由选择接口。也可以适用WTViewerFreePlus软件设置所有类型的测量。此外,还可以显示并保存数值、显示波形* 以及测量数据的趋势图。

*显示波形需要 /G5 谐波选件。

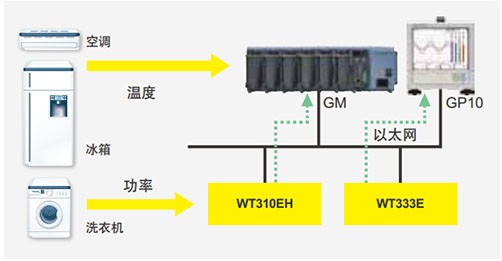

通过 Modbus/TCP*1 功能与横河记录仪连接、通过以太网*1 与PLC连接

Digital 利用以太网或  Modbus/TCP功能,由WT系列仪器测量得到的数值数据可以被横河的记录仪 GP10*2, *3 和GM*2, *3  直接采集。也可以使用GA10*2 数据记录软件采集数据。

并且,在生产现场使用的横河PLC FA-M3V*2series也可以通过VXI-11协议进行通信连接。

*1 需要/C7 以太网选件。

*2 GP10/GM/GA10/FA-M3V 均由横河电机株式会社生产制造。

*3 需要/E2 和 /MC 选件。



用于测量记录的D/A输出

通过 D/A 选件,可将电压、电流、功率等测量数据输出到数据记录仪予以记录(+/-5Vdc )。(WT310E/WT310EH 4CH 、WT332E/WT333E 12CH )

比较器功能

WT300E系列可以输出+5V、0V或-5V,为了像WT210/WT230的比较器功能那样用继电器接点输出代替输出,WT300E系列可以提供自己的继电器和继电器驱动回路。

自动调零功能

WT300E系列在输入量程发生变化时会自动执行调零,以补偿零电平偏移。该动作可在100ms内完成,并且不需要断开接线。
