WT5000/DS选件
波形数据流输出*1

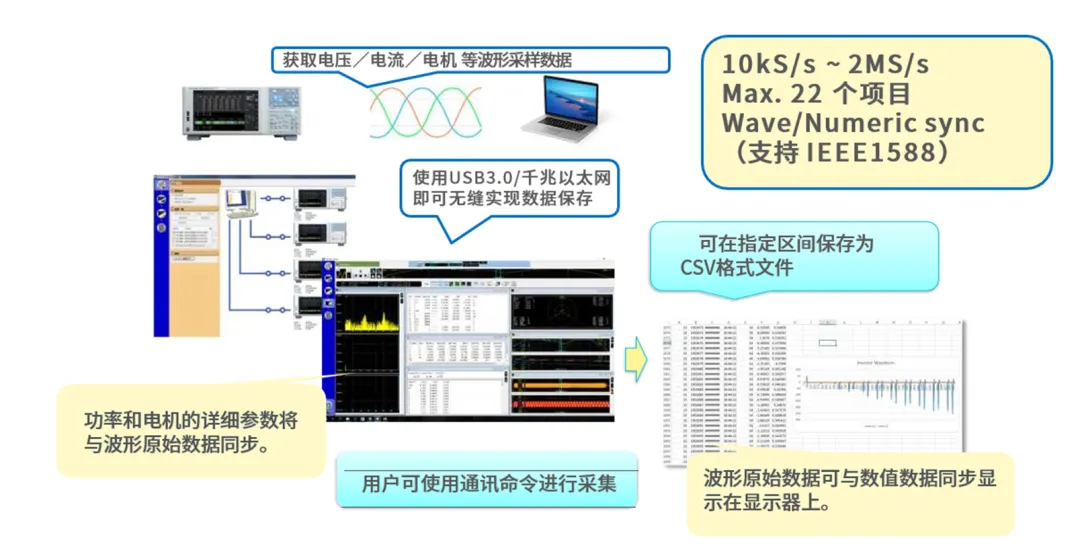

除了WT5000执行数值数据的高精度测量以外,还能够将波形数据以最高2MS/s的采样速度传输至PC。电压和电流波形以及电机信号都可以被传输至PC。
工程师可以在测量效率或能耗的同时研究瞬态现象。
同步数据
波形数据能够被无间隙传输,可以与数值数据组合和同步。
数值数据中发现的异常可以直接关联到相应的波形数据并进行评估。例如,可以发现因受到高频噪声的影响而导致的数值参数变化。
使用WTViewerE*2软件,进行简单的操作和分析
WTViewerE提供对WT5000的控制,可轻松记录和分析测量数据。
WTViewerE记录波形数据时,可显示数值数据与对应波形数据之间的关系。在分析模式下评估数值数据时,将显示传输波形数据的相应部分。
*1: 如将波形数据传输至PC,可使用WTViewerE 761941。也可以使用专门的通信命令编程来实现。
*2: 之前的WTViewerE软件版本即将升级以支持波形数据流输出功能。在此之前可以使用试用版的WTViewerE。

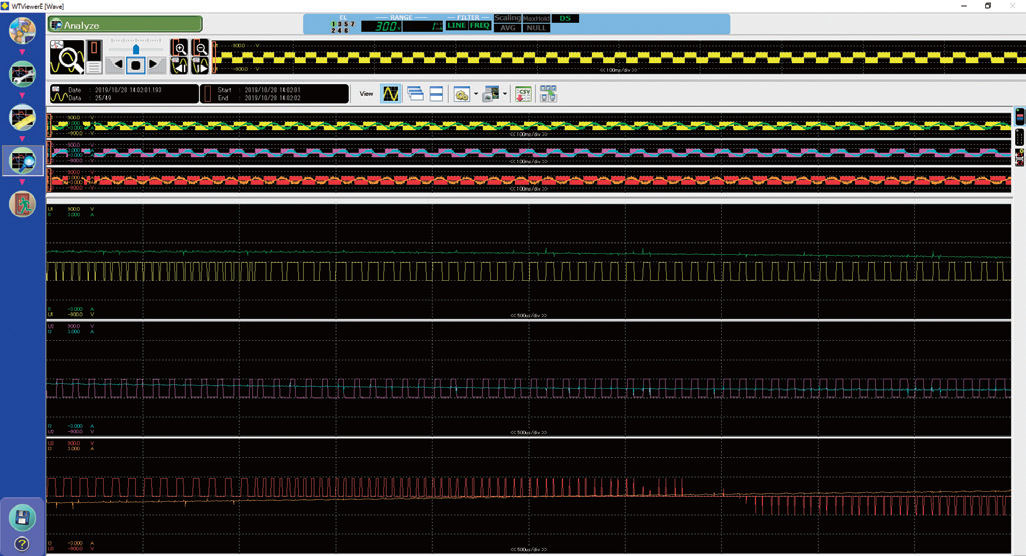

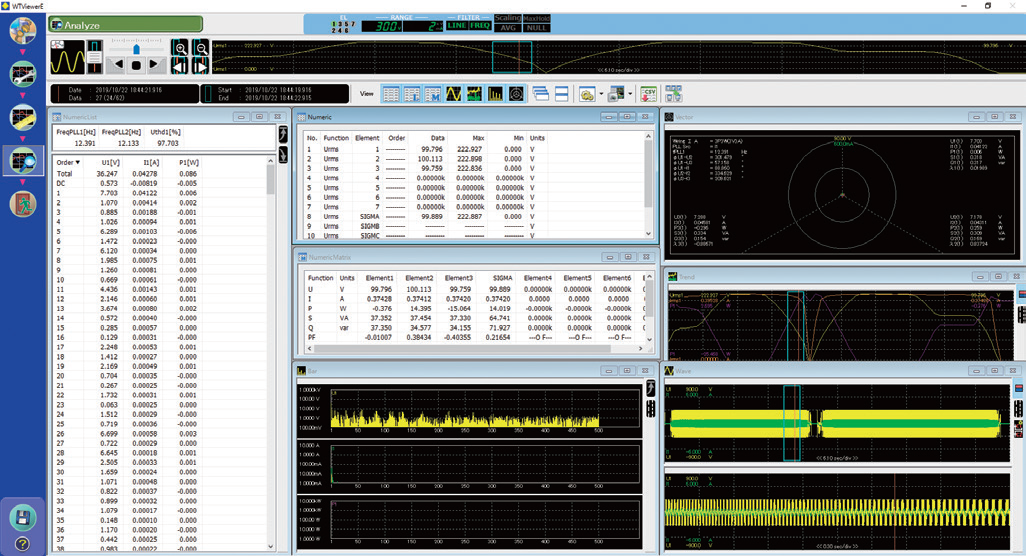

WTViewerE显示示例
WTViewerE显示示例

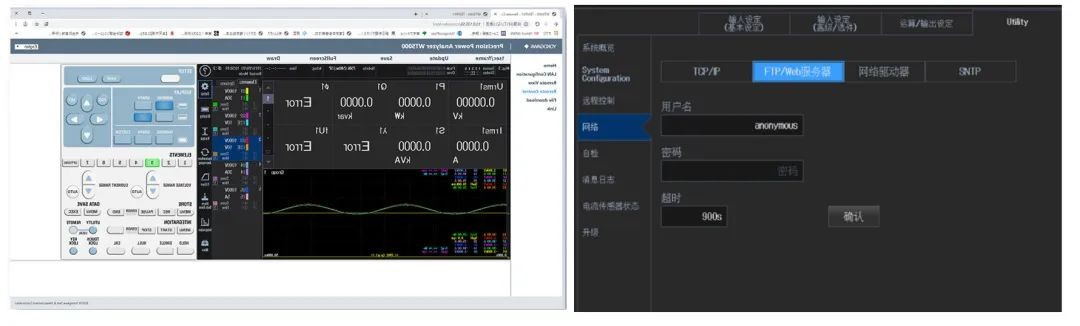

支持Web Server(网络服务器)功能
可通过浏览器进行远程监视和控制。

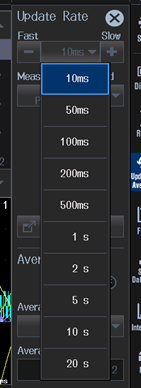

10ms数据更新率
可满足在短时间内测量电机、变频器等瞬态状态的需求。
用户自定义的触发和运算
根据应用需求定义和使用事件触发及自定义运算。事件触发功能允许用户设置限值,捕获特定功率、电流或其他参数限值内或限值外的读数。用户还可以定义和使用多达20条不同的表达式,进行自定义运算。满足触发条件的数据可被存储或另存到USB存储设备。

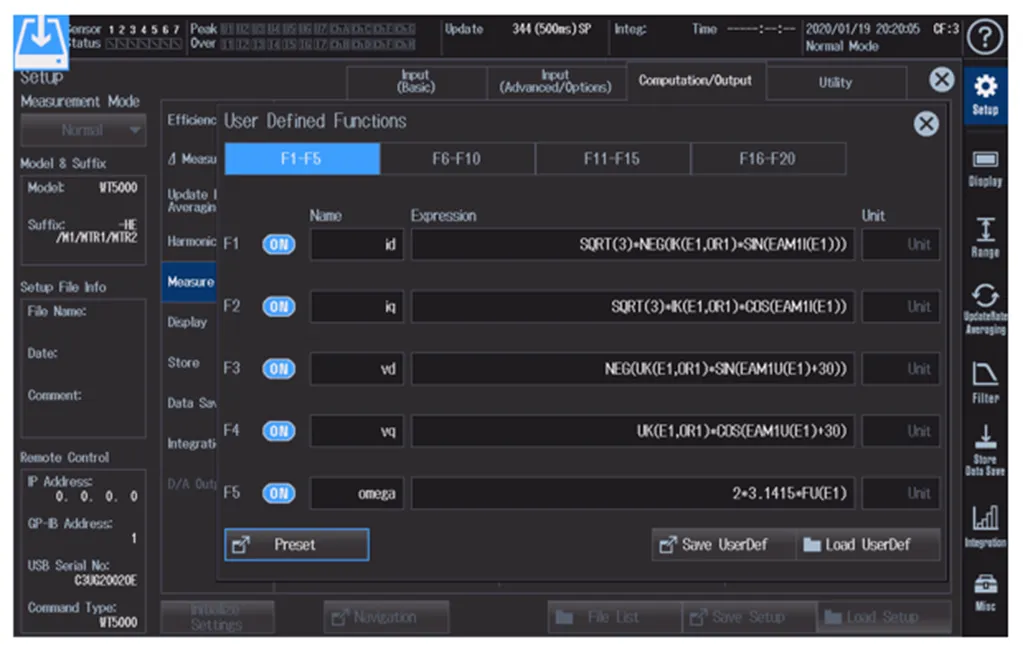

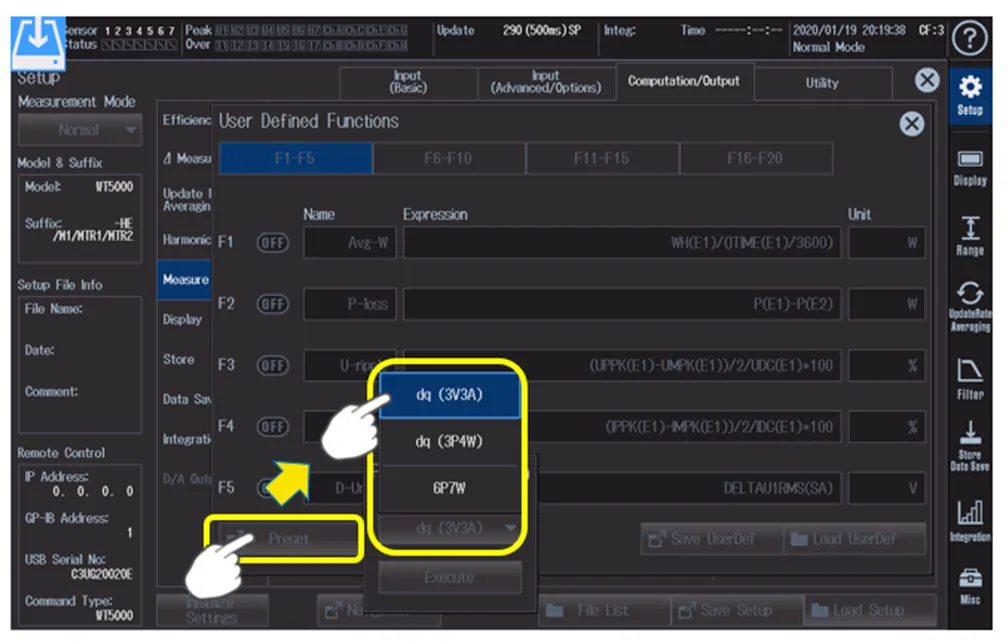

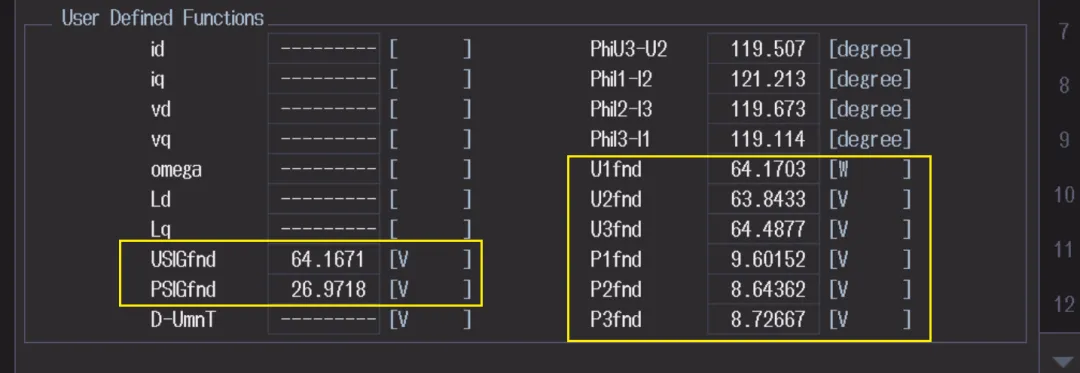

自定义功能-预设dq变换
在“用户定义功能”下使用此功能,即可将其复制到外部USB存储器并轻松修改相关参数。

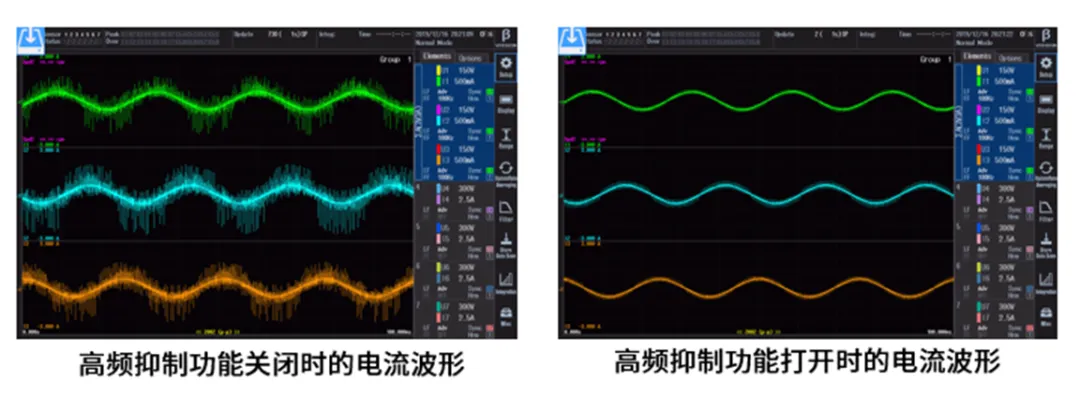

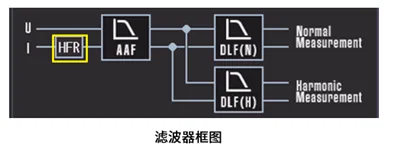

高频抑制(HF Rejection)功能
在电动机和变频器中使用SiC类的高频开关设备将会对电流波形产生噪声影响。
作为一款支持760903电流传感器单元的功能,高频抑制可消除电流中的高频成分,使测量变得更加准确稳定,但需要注意的是此功能仅适用于在电流回路中打开“抗混叠滤波器”(AAF,截止频率:1MHz)后使用。

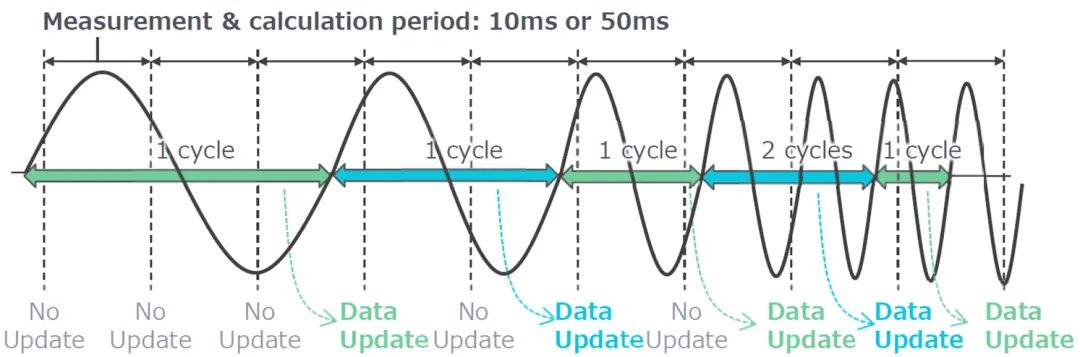

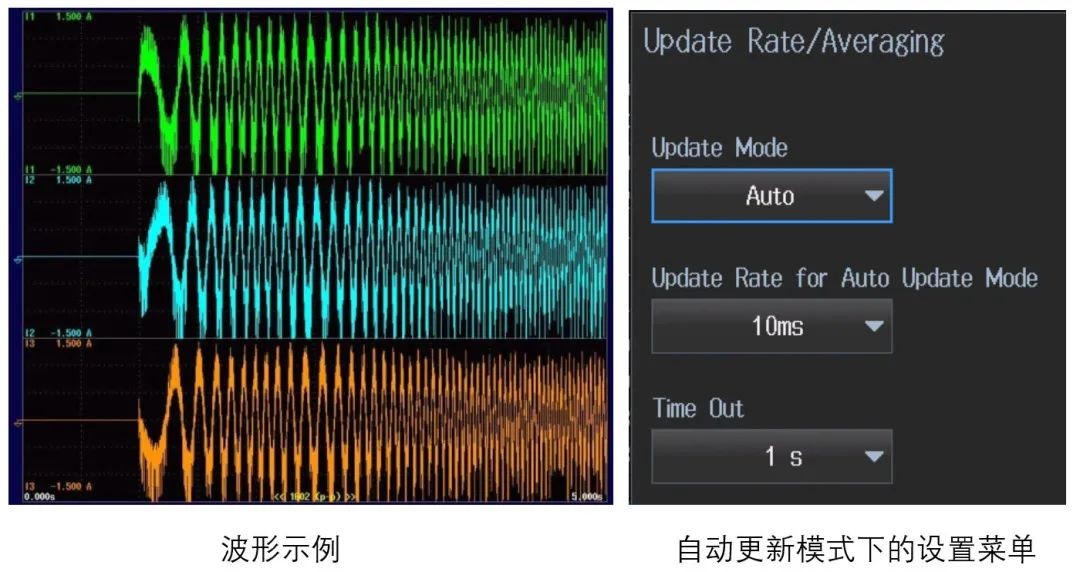

自动更新模式
设备将根据波动的输入频率改变数据的计算周期,并通过自动改变数据的计算周期,达到无间隙测量波动频率中的电压、电流和功率的效果。
(1)当更新间隔为10ms时,即使设备尚处于低转速状态,也能正确测量出频率以及功率值。
(2)通过同步Z相信号,即可得到每次电机旋转的测量结果。
波形数据流(/DS选件):无死区连续采集

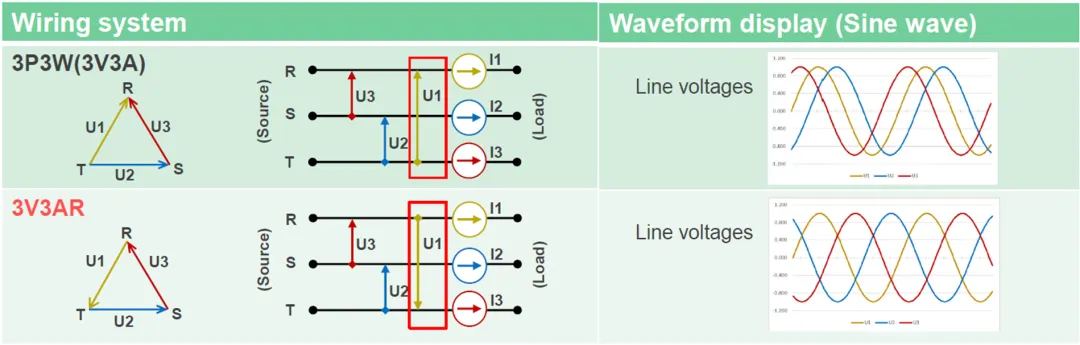

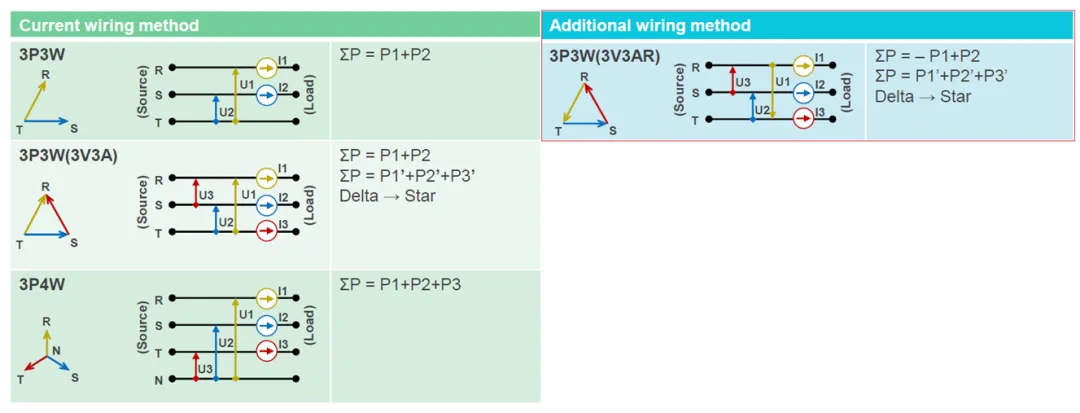

新增接线方式-3V3AR

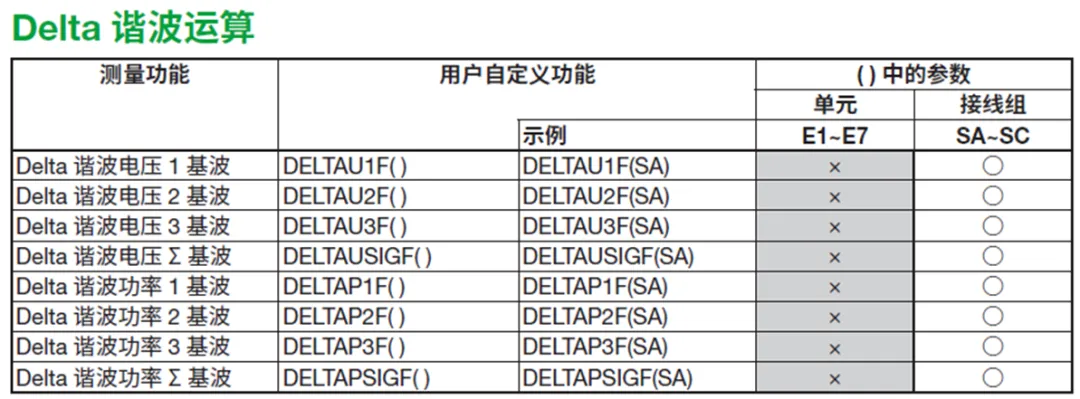

用户不仅能使用Delta谐波测量3P4W,还可通过自定义函数完成U&P基波的Delta计算。

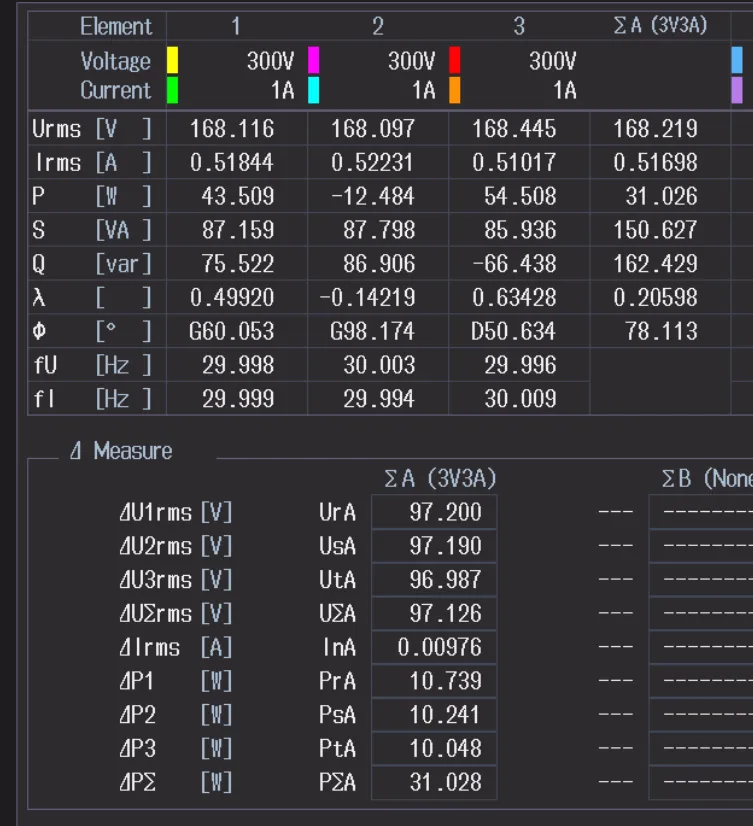

使用3V3AR Delta获取转换为3P4W的电压和功率值
使用“用户定义”功能,即可完成U&P基波的Delta计算

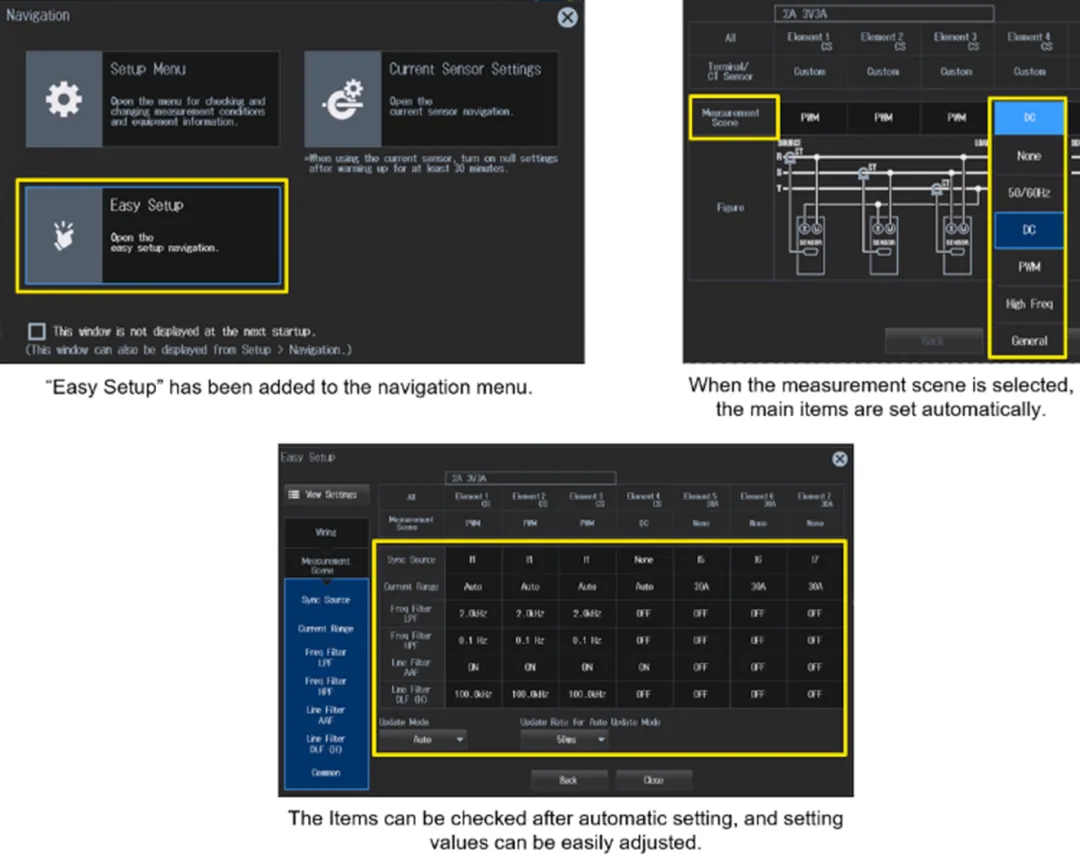

Easy Setup Menu
用户不仅可以根据自身的测量需求自动切换电流范围、各种滤波器、数据更新速率、测量周期等设置,还可以从“50/60Hz”、“DC”、“PWM”、“高频”和“一般”中自行选择测量场景,待完成自动设置后还能一目了然地检查切换项目并轻松调整相关设置。

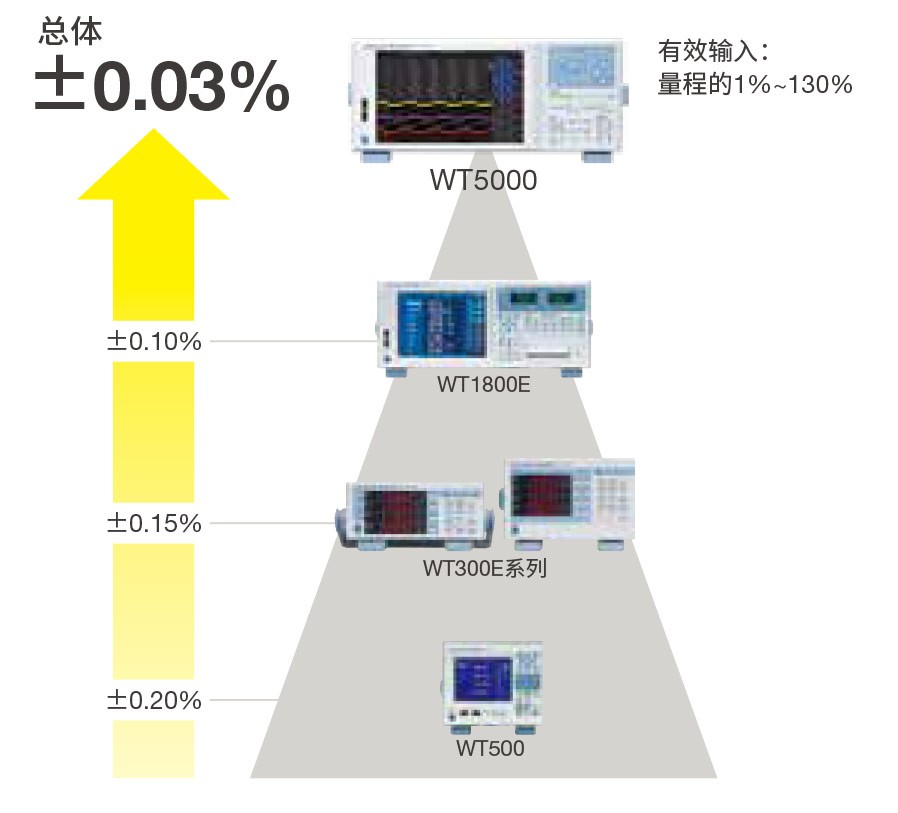

无与伦比的精确度
WT5000作为高精度等级的功率分析仪,确保基本精度为±0.03%,且在选定电压和电流量程的1%~130%范围都能够保证精度。WT5000最小化了低功率因数的影响(视在功率的0.02%),也能精确测量较大的相移与频率。
• 交流功率精度:读数的0.01%+量程的0.02%
• 直流功率精度:读数的0.02%+量程的0.05%
• 10MS/s 18 bit ADC
多通道测量
测量支持多达7个不同的功率相,采样速率达到10MS/s(18bit)。10.1英寸的WXGA显示器具有高分辨率,允许多达7组的分屏波形显示,能显示多至12页测量参数,是效率测试的理想之选,适用于变频器驱动的电机、可再生能源技术以及诸如泵、风扇和电动车辆之类的牵引测量。测量数据还会即时以矢量形式或趋势图显示。

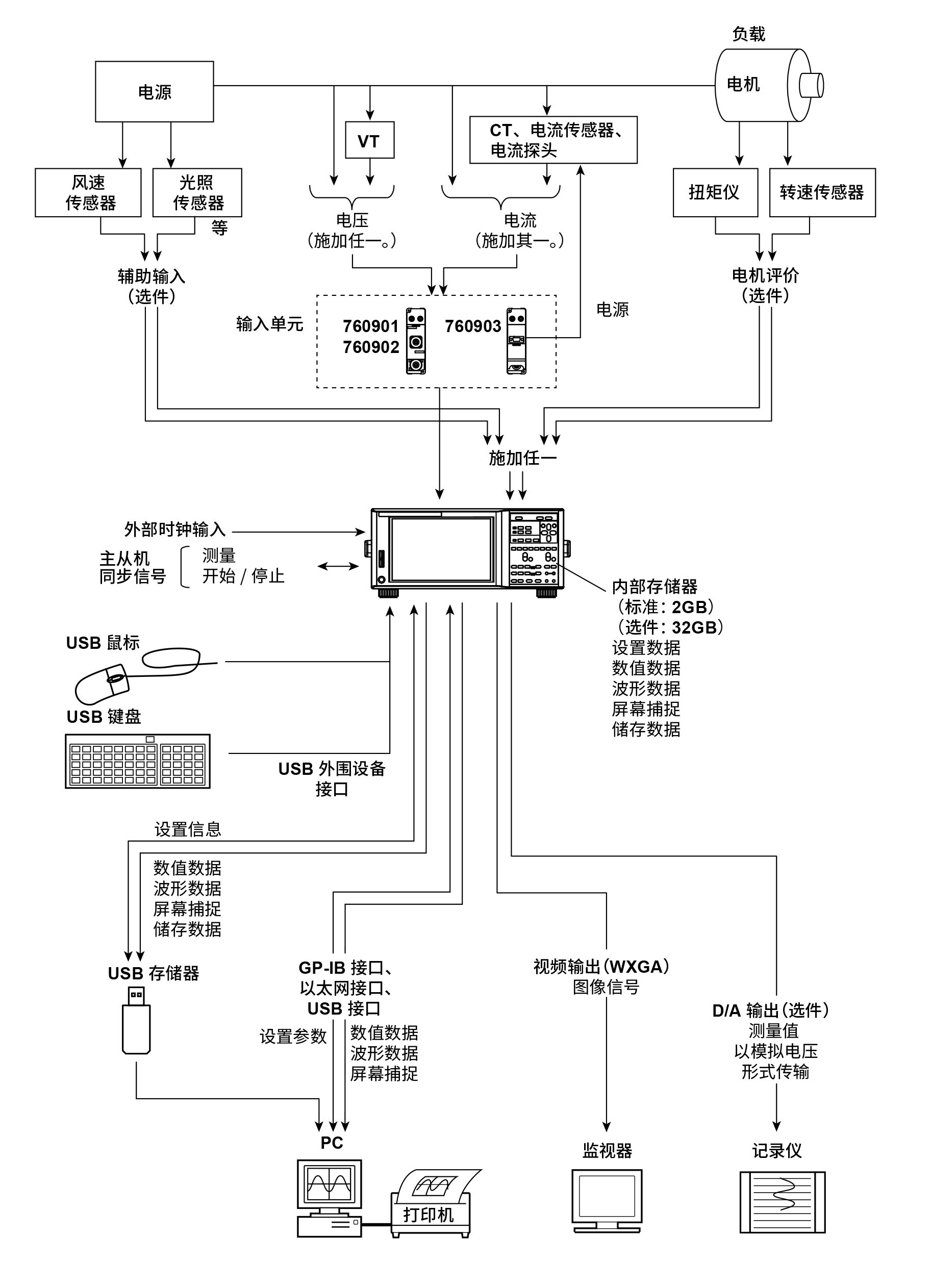

系统构成
以上就是WT5000新功能介绍。如果您需要了解更多信息,请与深圳市科瑞杰科技有限公司联系,我们将竭诚为您服务。
