你了解功率测试中的dB(分贝)吗？

什么是分贝

对于分贝dB，我们的第一感觉会认为它是声音大小的单位，如汽车行驶过程中车内的噪声为65分贝。但是分贝最初是用于描述电气系统中功率传输的衰减程度（或比值）。实际上它并不是一个单位，它是个无量纲。分贝除了用于声学领域之外，还用于电气、通信、光学和振动在内的许多领域。

将两点的功率设为P1和P2，取其比的常用对数，计算的结果叫做贝尔（B），这是因为亚历山大.格雷厄姆.贝尔首次使用这个词来描述电话中电能传输衰减。但是，由于贝尔（B）本身的值太大，因此通常使用分贝（deci Bel=dB），即它的十分之一来表示。所以把分贝dB定义为两点（P1、P2）之间功率比的十倍对数。

虽然分贝原本的定义是功率比，但也经常用于电压比（或电流比）。又因为功率与电压（或电流）的平方成正比，因此，分贝的电压比定义为两点（V1、V2）之间的电压比的对数的20倍。

由上可知：功率和电压（有效值或线性值）之间的比值具有相同的分贝值。

使用"分贝"的意义

主要有以下两点：
（1）当使用分贝来表示放大器的增益等较大的数字时，可以用较少的位数来表示。
（2）在评估多级放大器，多个传输系统等特性的情况下，用到的乘法和除法可以用加法和减法来代替，从而可以更容易的进行计算。

常用的dB点

在电测的示波器类设备中说到dB，最常见的就是用带宽处的-3dB功率衰减点来定义系统的带宽，指的是正弦输入信号衰减到其实际幅度的70.7%或者功率衰减一半所对应的频率值。

一般+3dB表示增大为两倍，-3dB表示下降为1/2。这是怎么得到的呢？

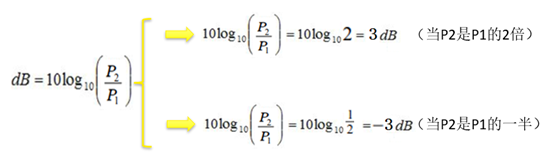

其实我们通过dB表示功率P2对于参考功率P1的大小关系以及它的计算公式可以很容易得出结果：

dB在功率测量中的应用可以帮我们解决复杂的测量问题，在功率分析仪和示波记录仪中有很多灵活应用。横河示波记录仪DL950的FFT分析功能最多可以同时对8个波形进行分析，最大分析点数100k，并且有丰富的时间窗口可供选择；横河的示波器DLM3000/DLM5000系列的FFT运算功能均具备最大分析点数到1.25M，并且有丰富的运算类型可供选择，是电气工程研发实验的得力工具。
