看懂采样率,就能挑对合适的示波器
科瑞杰-如果你接触过数字示波器,一定对屏幕上跳动的波形不陌生,但你有没有想过:这些看不见的电信号,是怎么变成屏幕上清晰可视的图像的?这背后最核心的参数之一,就是采样率。

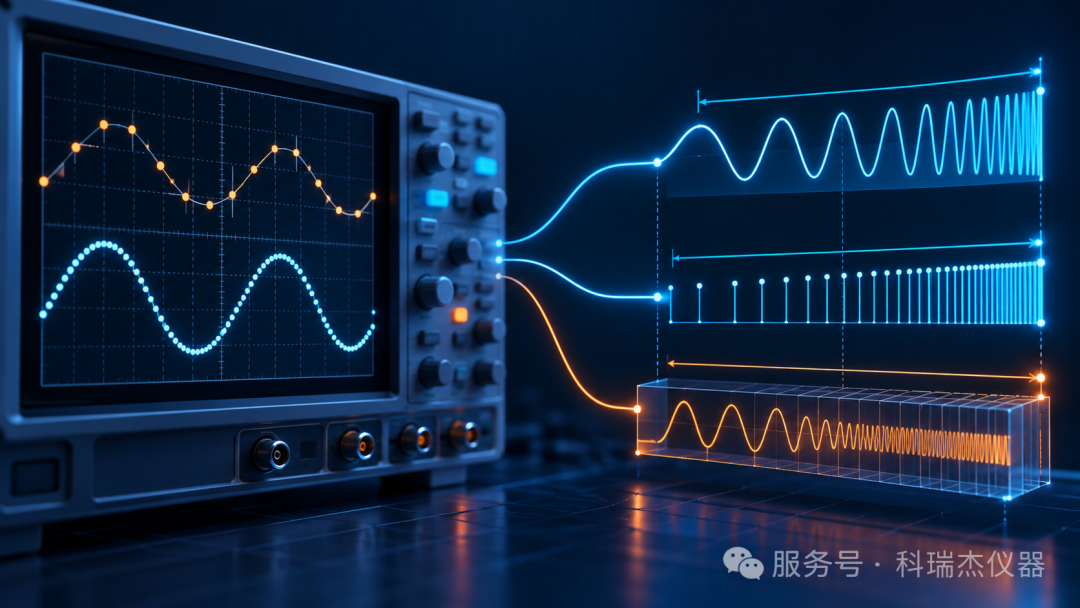

简单来说,现实世界里的电信号是连续变化的模拟量,而示波器要显示它,必须先把它“拆”成一个个离散的数字点,这个拆解的过程就叫采样,采样率就是示波器每秒能从电信号中提取的采样点数量,单位是GS/s(G采样/秒),1GS/s等于每秒采集10亿个数据点。比如一台最高采样率2GS/s的示波器,每0.5纳秒就能抓取一个信号特征点,把这些点按时间顺序连起来,就是我们看到的信号波形。

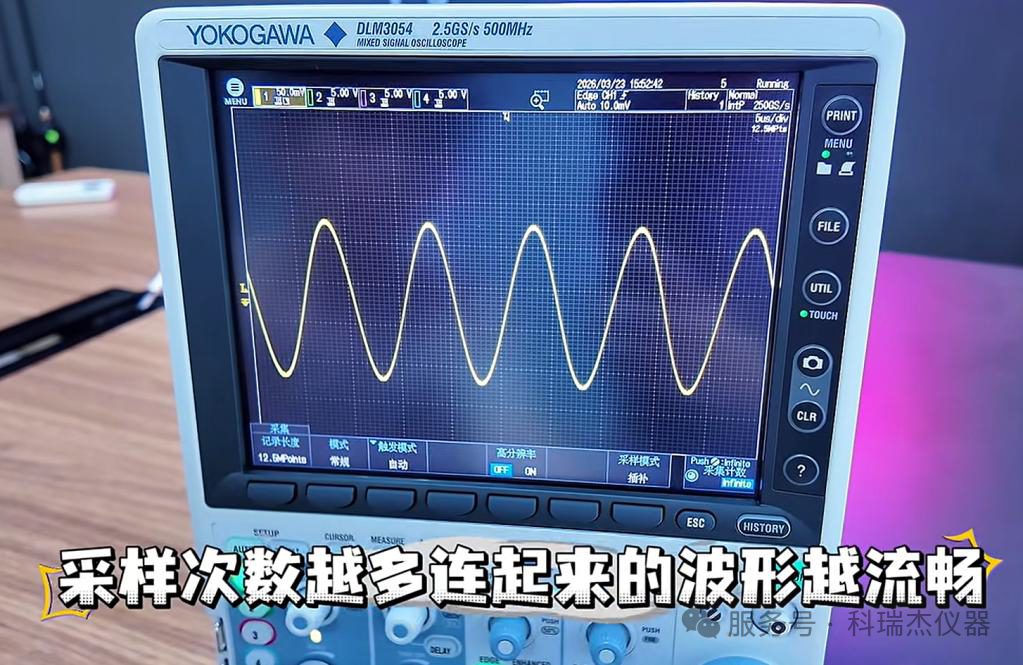

采样次数越多,正弦波曲线越平滑,无毛刺失真
就像横河DLM3054示波器上显示的这样,采样点数越多的时候,正弦波的曲线越平滑,完全没有毛刺失真,这就是高采样率带来的直观优势。
采样率的高低,直接决定了你能看到多少信号细节。高采样率的示波器就像超高速相机,能捕捉到转瞬即逝的信号异常:比如开关电源里的窄尖峰脉冲、高速总线上的瞬态毛刺、功率器件开关瞬间的过冲震荡,这些细节如果用低采样率示波器看,会直接被平滑掉,完全观测不到。
反过来如果采样率不够,就会出现两个致命问题
第一是波形失真
比如10ns的方波上升沿,低采样率示波器会把它拍成圆弧状,你测出来的上升时间完全不准;
第二是更隐蔽的“混叠效应”
高频信号会被错误识别成低频假信号,就像你拍转动的汽车轮毂,有时候看起来轮毂像是在倒转一样,测出来的频率、幅值全是错的,用这种错误数据做电路调试,只会越调越乱。
工程上有个通用的奈奎斯特采样定理:采样率至少要达到信号最高频率的2倍,才能避免混叠。但实际应用中为了让波形足够平滑、细节还原足够准,通常要求采样率达到示波器带宽的2.5-5倍。比如你要测50MHz的信号,用带宽100MHz的示波器,搭配250MS/s以上的采样率就基本够用;如果要测高速的USB、MIPI总线信号,采样率至少要达到2GS/s以上才能看清完整细节。

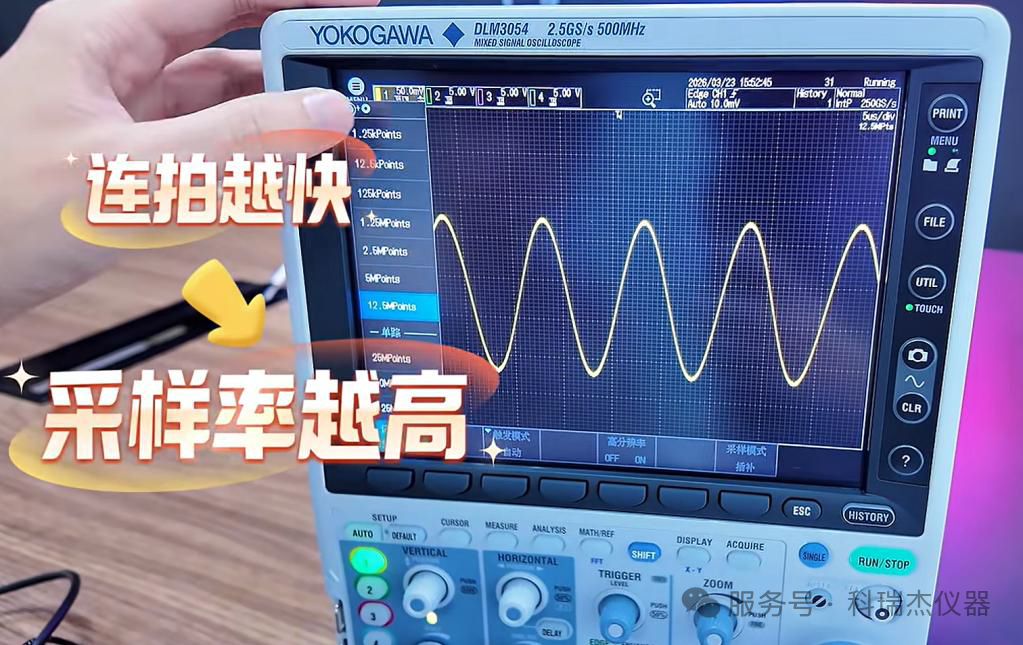

采样率调节界面:可自由切换不同采样点数档位
在实际操作里,可以在横河DLM3054菜单里自由切换不同的采样点数档位,连拍速度越快,采样率越高,信号细节还原越准。这台示波器单通道最高2.5GS/s的采样率,刚好是其500MHz带宽的5倍,完全覆盖了新能源逆变器、车载总线、功率半导体测试的大部分高频信号需求。
很多人会疑惑:既然采样率越高越好,为什么不给所有示波器都配最高采样率?
这就涉及到存储深度的制约。示波器的存储空间是固定的,采样率越高,每秒产生的数据量越大,能记录的信号时间就越短。比如125Mpt的存储深度,在2GS/s采样率下只能记录62.5毫秒的信号,如果想看更长时间段的信号,就只能降低采样率。这也是为什么示波器都会设计不同档位的采样率可选,实际使用中需要根据测试需求平衡采样率和存储深度,而不是一味追求最高采样率。
下次再看到示波器屏幕上流畅的波形,你就知道,这背后都是每秒几十亿次的“高速连拍”在支撑。
