Model 61800 Series 回收式交流负载功能

61800系列选购配件

操作电压范围: 50~300VLN

操作频率范围: 30~ 100Hz

支援CC整流模式、CP整流模式、CR模式、CC相位超前/落后模式和CP相位超前/落后模式

立即咨询

服务热线：

0755-85272611

能源回收式交流负载功能由CC整流模式、CP整流模式、CR模式、CC相位超前(phase lead)/落后(lag)模式和CP相位超前/落后模式等多种模式组成。

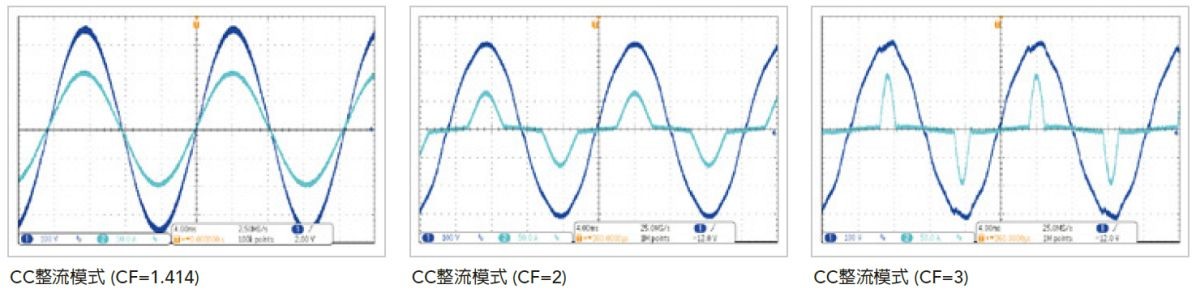

整流模式主要应用于模拟非线性的整流性负载测试，类似Chroma 63800系列交流负载运行特性，其电压和电流工作在第一和第三象限区域。整流模式支持CC和CP功能，其中电流，功率和CF为参数设置。

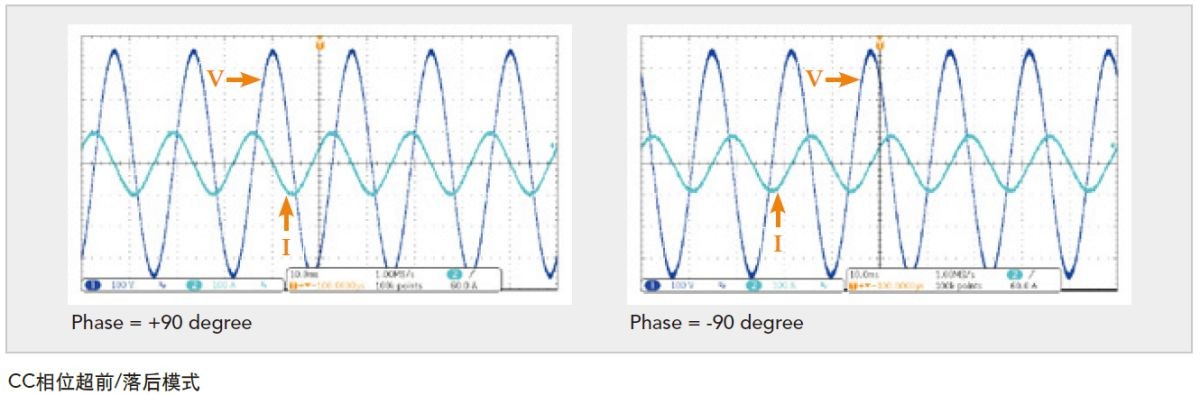

相位角度设定范围为90度~-90度，以符合相位超前/落后模式模拟电感和电容式负载下的相应电压和电流条件。61800的能源回收式交流负载功能的电流波形在相位超前/落后模式下为正弦波形(电流、PF和相角为参数设置)，当相位角度设置在90.1度~180度(-90度~-180度) ，61800会成为电流源(current source)。61800的能源回收式交流负载功能主要用于EVSE充电站、混合式逆变器、PCS、UPS、微电网(micro-grid)相关测试应用。
