产品特点

♦ 精确仿真硅、砷化镓及其他类型太阳能光伏板的IV特性输出

♦ 标配太阳能矩阵仿真软件，支持多通道控制

♦ 高速电流动态响应，支持微逆变器高速MPPT跟踪速度

♦ 高达1500VDC输出端共模耐压，支持待测物串联测试

♦ Fixed固定模式，输出阻抗可调，可模拟恒压恒流恒功率输出

♦ 超低电流纹波，高精度采样、编程及量测

♦ 可仿真不同温度及光照环境下的I-V曲线

♦ 内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规动态模型测试，并生成报表

♦ 图形化操作界面，实时显示光伏逆变器的MPPT状态

♦ 动态list序列编程：100步 x20组数据

♦ 实时数据及曲线记录，方便进一步分析

♦ 仿真太阳能面板在云遮下的动静态I-V曲线

♦ Table模式支持4096个点的I-V曲线拟合

♦ 通过四点法设置Voc，Isc，Vmp，Imp，快速生成IV曲线

♦ 全面保护：OVP, OCP, OPP, OTP

♦ 小体积：1/22u单通道

♦ 4.3” LCD高清屏，面板及上位机软件操作易用

♦ 前后面板输出*1，适应桌面及系统集成多种场合

♦ 标配LAN、USB、数字I/O通信接口，支持SCPI协议

*1 前面板端子最大输出电流10A

产品功能与优势

产品应用

微逆变器、功率优化器的测试解决方案

响应速度高

IT-N2100系列光伏模拟器电流环路速度可达500kHz，支持250Hz MPPT速度。其IV曲线由1024个数据点组成，并进行16bit的线性内插，平滑度极佳，贴近光伏阵列的真实输出。真实的光伏面板输出会严格按照其IV曲线。

当MPPT追踪频率上升后，普通的模拟器电源响应速度太慢，就会无法追踪IV曲线，测试结果的可信度存疑。IT-N2100系列光伏模拟器MPPT追踪频率较高的条件下，输出依然精确地符合预设的IV曲线。

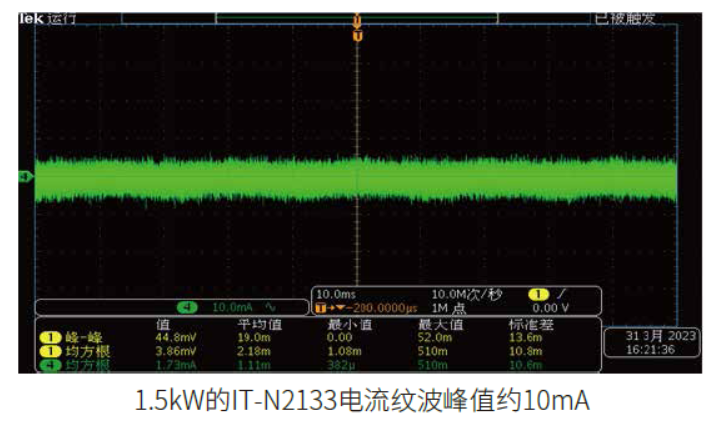

电流噪声低

光伏模拟器高的基频噪声会影响逆变器的MPPT追踪及电流采样精度。IT-N2100太阳能阵列模拟器产品的电流噪声低，信号纯净度高，保证了测试的精度。

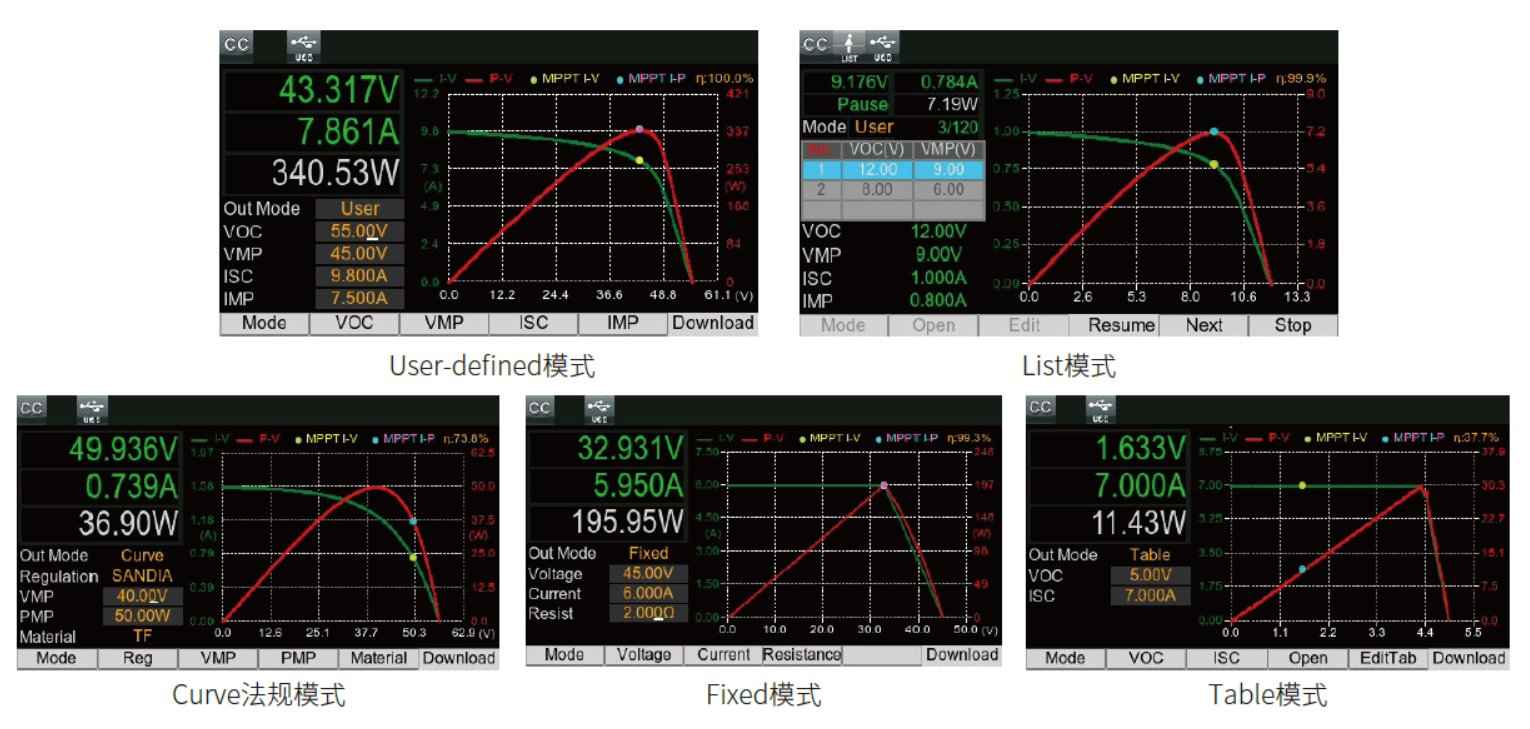

五种PV模型

IT-N2100太阳能阵列模拟器自带5种PV模型，客户可通过前面板操作，通过内建各国法规IV曲线模型、四点法、table描点法、fixed模式或list编程，模拟太阳能阵列IV曲线的输出，大屏图形化显示，实时查看微逆变器、功率优化器等待测物的MPPT跟踪状态。此外，模型亦可通过仪器面板U盘导入文件。当需要多台同步操作时，使用上位机软件太阳能矩阵模拟软件实现同步操作更方便。
