Model 63600 Series 可编程直流电子负载

最大功率: 100W x2(双通道), 300W, 400W

电压范围:可达600V

可搭载5个模块,最大达2000W,负载模块最高可达400W

单一机框最高可达10个通道

绝佳的低电压操作特性0.4V@80A(Typical)

定电流、定电阻、定电压及定功率操作模式

立即咨询

服务热线:

0755-85272611

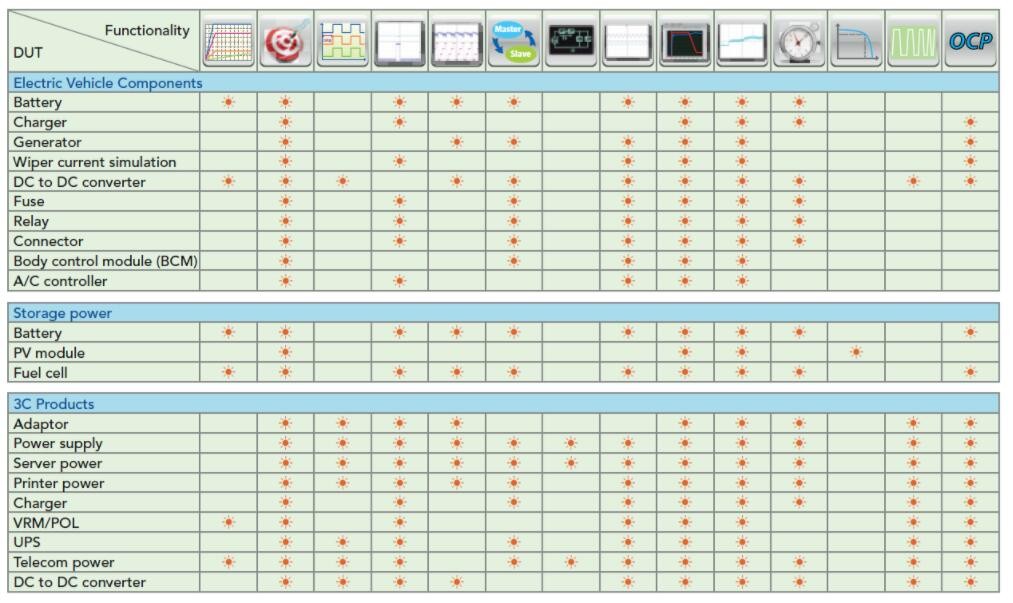

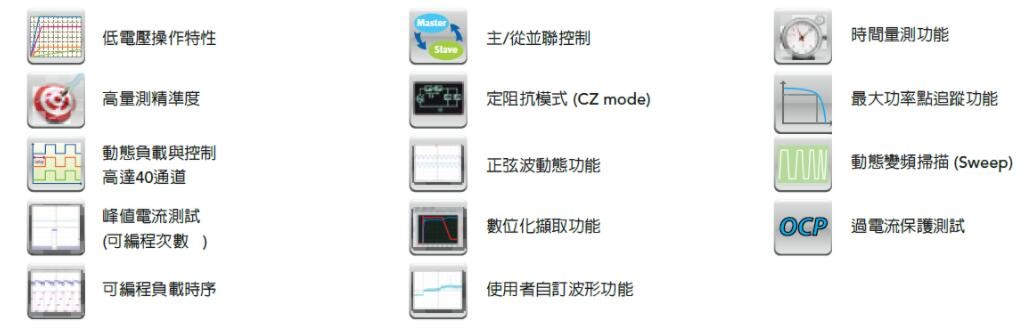

63600系列直流电子负载,主要是供A/D电源供应器、D/D转换器、充电器、电池、服务器电源及一些电力电子组件等产品测试使用,另外,对于研发部门、产品量产及一些进料检验的应用等,63600都能展现其优异的性能。


63600运用DSP的新技术开发了首创的定阻抗(CZ)操作模式,此模式可仿真非线性负载的实际拉载状况。63600系列可在低电压(0.4V)下拉载其额定电流。此特性于Point-of-Load的D/D测试及燃料电池的测试上,仍保有其最佳的拉载能力。


63600系列可透过可编程的拉载电流准位、电流爬升率/下降率、持续时间和Von点电压等功能来 仿真广泛的动态负载应用。63600也有自动变频 动态扫瞄功能(亦即不同频率的负载仿真)以满足ATX电源供应器的需求。再者,亦提供了100组的储存功能,并可随时呼叫使用者所储存的设定值。在自动化的测试上,此储存、呼叫的功能可缩短测试时间。


63600整合了实时精准的电压、电流量测功能,每个模块都具有三个文件位、分辨率高达16位。用户可于在线做实时的电压量测和调整, 也可使用前面板上的按键进行短路仿真测试。透过前面板的VFD显示器及旋钮,即可在63600系列电子负载上做简易的操作与设定,更能透过 Ethernet、USB和GPIB等接口进行远程控制。63600也包含了例行性自我诊断功能及过功率、过电流、过温度的保护与过电压告警,此外还提供了正负极反接的告警,此全方位的保护功能,更能确保63600系列的质量与可靠度。


 多功能系统结构

Chroma的63600系列可编程电子负载于每个模块内搭载数字信号微处理器(200MHz),得以于多模块时,有优化的速度与控制性能。所有模块皆可单独操作,亦可远程控制。于多模块下,可做同步拉载测试以模拟实际拉载状况。


 模块式设计

模块式的贴心设计,使用者可依据不同的需求搭配同系列的任意模块。主机框63600-5于搭载5个63610模块时,可提供高达10个100W的通道。另外,搭载5个63640模块且并联时,拉载能力更可高达2kW。在多组输出的交换式电源供应器及其他电源产品的测试上,63600所拥有的高功率拉载能力,是绝佳的选择。此外,GO/NG的判定,在自动化测试的产在线,能立即判定出产品的Pass或Fail。而GPIB的地址则于5个模块所共享,此有利于做同步、快速模块控制及操作数据的读回。


 负载仿真应用

63600系列有定电压、定电流、定电阻、定功率与定阻抗模式,藉由这些操作模式可以来满足广泛的测试需求。举例来说,定电压模式可以应用于电池充电器的充电测试。

 精准量测

63600系列提供三种负载操作范围,内建16位的高精密A/D转换器,可达电压0.025%+0.01%F.S.、电流0.05%+0.05%F.S.与功率0.1%+0.1%F.S.的量测精准度。高精度的量测对于测量待测物的效率和其他重要参数是不可或缺的功能,同时此量测精准度亦能符合能源之星(ENERGY STAR®)与80 Plus的需求。


除高精度的量测外,63600系列也可量测过电流保护及过载保护时的电压、电流,除此之外,63600系列亦提供用户自行设定步阶电流来进行过 电流保护测试,并于单机上判定此测试结果为Pass或Fail,而测试过程中的最大功率值(Pmax),亦能自动撷取并显示于显示器上。


63600系列除量测精度高之外,还内建二颗高速A/D,能同时量测电压、电流,并运算出实际功率值,让显示的功率值不失真。


 定阻抗模式(CZ Mode)

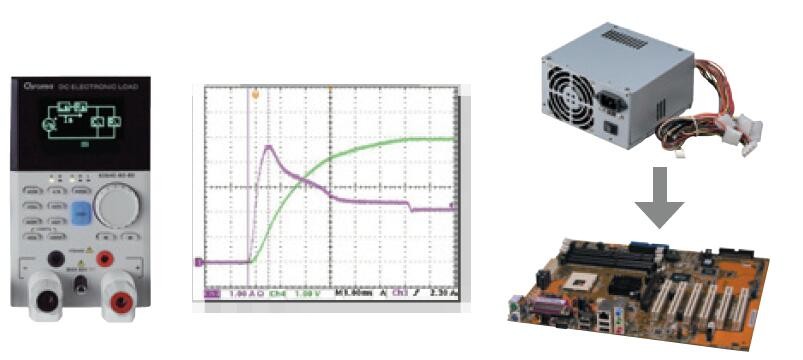

独一无二的定阻抗拉载模式不同于定电流及定功率的拉载方式,定阻抗模式亦即仿真实际的感抗、阻抗、容抗与负载来进行拉载,因此,拉载电流更能趋近真实情况。下面波形图为模拟交换式电源供应器于容性负载开机测试的电压、电流波形。

 可编程负载时序功能

63600系列内建100组可编程负载时序,可供使用者模拟各种不同的真实拉载状况,此外,每一模块都可独立操作或同步操作,因此每个模块可独立执行各自时序,并一起同步开始拉载。以下举例说明一般常见的编程时序应用。

 动态负载与控制

在快速的时代里,电子组件皆朝高速运作的方向设计,因此,电源组件对于瞬时的信号及动态响应的性能要求,比过去都高出许多。为满足这些测试应用与要求,63600系列提供高速、可编程动态负载、动态变频扫描sweep模式等。

下图所示为可编程的参数:设定电流高/低准位、T1/T2、爬升率/下降率与执行次数。

动态拉载模式提供一个独特的仿真功能,可让用户设定一段时间的重复次数,范围为1~65535。此功能非常适合应用于测试D/D转换器的瞬间大电流忍受程度。

63600亦提供了一个独特的动态频率扫瞄模式(如Figure 1所示),可线性改变其拉载频率,拉载频率最高可达50kHz,此模式可测出待测物在最坏情况下的最大/最小电压峰值。此动态频率扫瞄功能的采样率为500kHz,Figure 2为最大/最小电压峰值的范例。动态负载模式可仿真各种不同负载的情况,符合大部分使用者的需求。而63600的远程负载传感器及控制线路,可确保动态负载操作下的波形失真率最小化。

根据Intel ATX 12V设计指南的要求,在测试电源供应器的输出时,如:+12VDC、+5VDC和+3VDC需进行同步动态拉载,如此可测试出电源供应器在最恶劣的情况下,是否能正常操作。而63600系列则提供了此动态同步拉载的功能,可在一个机框内,提供电源供应器6组输出的同步拉载。此外,在四个机框的情况下,同步动态拉载的信道数可高达40组。如此弹性的模块应用,能以最经济的模块搭配来提高每个模块的使用率。

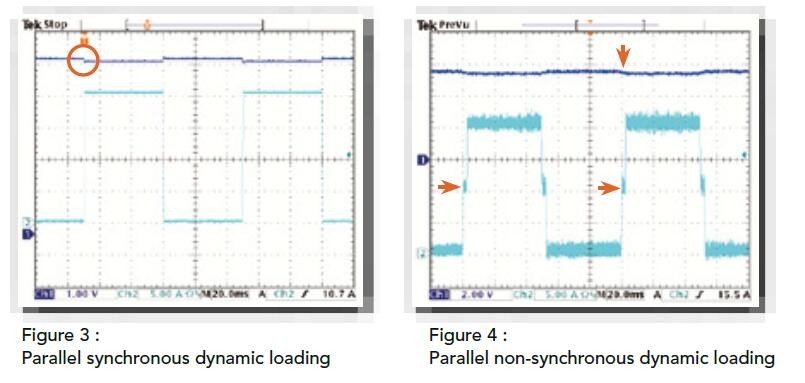

除具备动态拉载功能外,针对大功率的服务器电源,更可进行各个模块的并联同步动态拉载,以满足大功率的拉载应用,一个机框内的模块功率总和最多可达2,000W的动态同步拉载。Figure 3为模块并联时同步动态波形,Figure 4为模块并联时不同 步动态波形。在同步动态拉载情况下,所测得的电压峰值(Vpeak)才是正确的数值。而不同步动态拉载的情况,所测得的电压峰值将是错误的数值。
