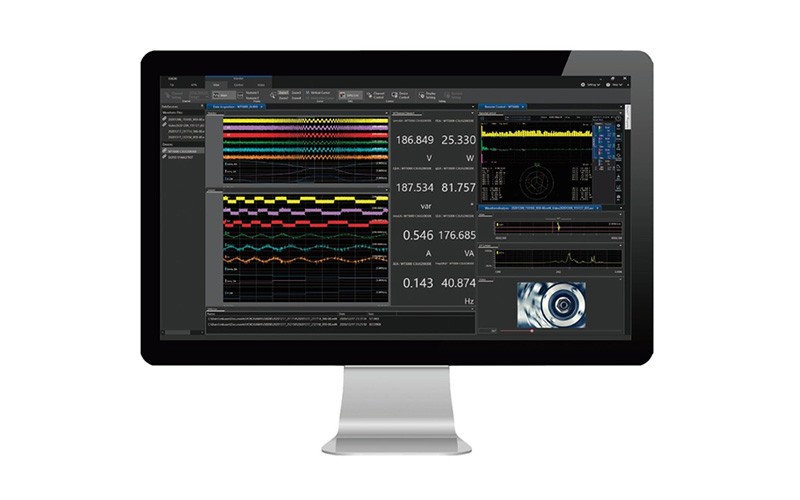

IS8000 集成软件平台

横河仪器的统一性可确保产品研发过程中的测量一致性，允许在整个组织内轻松共享数据。IS8000通过在统一的显示屏幕中查看所有测量值，让调试和分析数据更加简单。

立即咨询

服务热线：

0755-85272611

一百多年来，横河公司始终致力于了解并满足全球研究人员、科学家和工程师的测量需求，并以此享誉世界。专业人员要求其测量系统具备良好的准确性、稳定性和可重复性，以确保获得可靠可信的测量结果。

IS8000软件平台是一套能加速工程流程的集成解决方案。它是一款高度集成了多台仪器时序、控制和数据采集的突破性软件，创建了一套可靠、高效和统一的全方位测量组件。

统一

高效

IS8000能够在开发测试系统上花费更少的时间，而将更多的时间用于收集有价值的测试数据，从而有效地简化产品开发流程。使用一套软件来设置和控制所有需要的仪器，这样可以更快、更有效地开始测量数据。

同步

使用一种格式在同一位置存储数据从未如此简单。 IS8000通过利用IEEE1588时基获得多台仪器之间同步测量的结果，提供可靠的数据。

扩展

伴随当今技术的快速发展，具有扩展能力的软件至关重要。 IS8000可以随着需求的发展而演变，使用附加软件包即可实现对数据的深入分析。

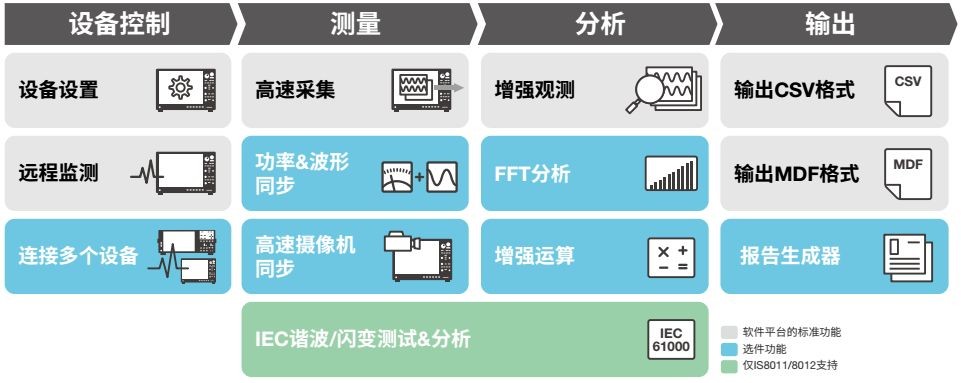

一体多能

IS8000软件平台是一套能加速工程流程的集成解决方案。它是一款高度集成多台仪器时序、控制和数据采集的突破性软件，创建了一套可靠、高效和统一的全方位测量组件。

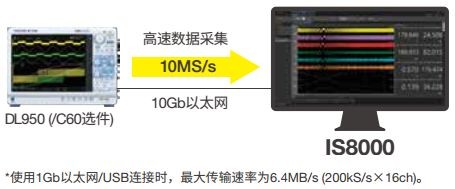

高达10Gb的高速数据采集

结合DL950和IS8000上的10GbE选件(C60选件)，最多可以以10M点/秒*的采样率在PC上实时存储多达8个通道的数据。
对于高速、多通道输入(如门信号和多相变频器的开关波形)，现在可以实现更长的记录时间。

*使用1Gb以太网/USB连接时，最大传输速率为6.4MB/s (200kS/s×16ch)。

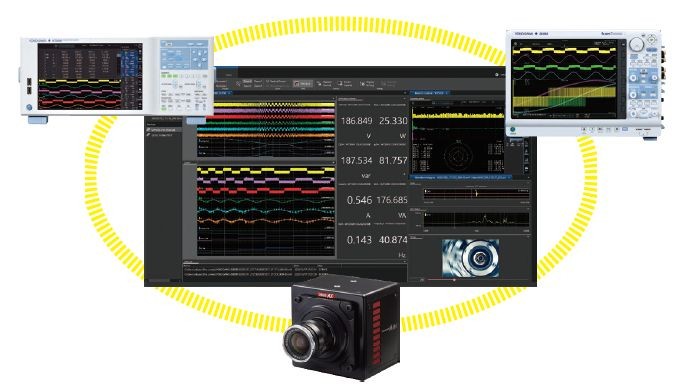

通过时间同步实现多设备监测（SY1选件）

IS8000和SY1选件能够以最小误差实现跨越多通道功率和波形数据的精准同步。使用IEEE1588技术，可以将来自WT5000功率分析仪和DL950示波记录仪的数据进行时间关联，且误差小于10μs。

实时远程控制和监测

横河的高精度功率分析仪、示波记录仪和示波器可以通过IS8000进行远程操作、监视和配置。还可以控制扩展选件和第三方高速摄像机，以大大减轻对各种仪器进行操作和管理的负担，轻松测量功率、物理现象、视频和控制信号。

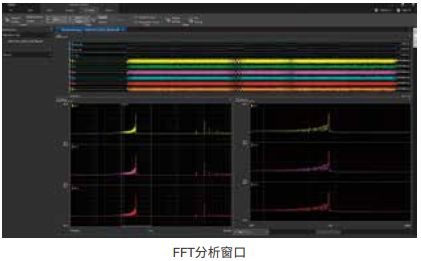

FFT和运算功能（MH1选件）

最多可测量16个FFT过程，提供各种分析功能，用于自动计算频率和积分值，以及滤波处理。

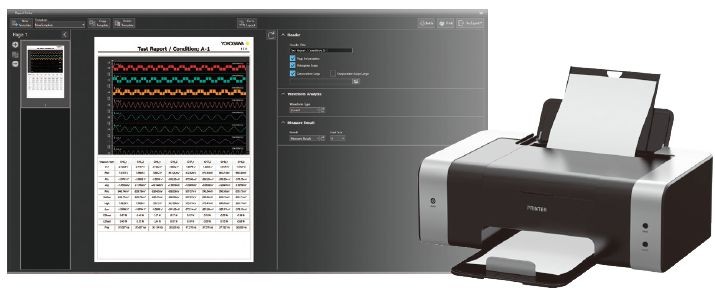

报告生成器（RP1选件）

通过将测量数据、波形、图像等拖放到工作表上，可以轻松创建自定义报告。

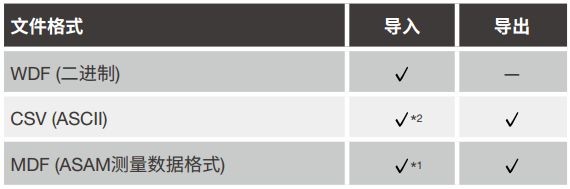

文件导入和导出

IS8000支持二进制、 ASCII和汽车行业中常用的MDF*1格式。 IS8000上的功率和波形数据可以与开发系统或第三方软件共享。

*1 未来将支持导入其他软件/设备生成的MDF文件。
*2 仅支持WT5000保存的功率趋势数据

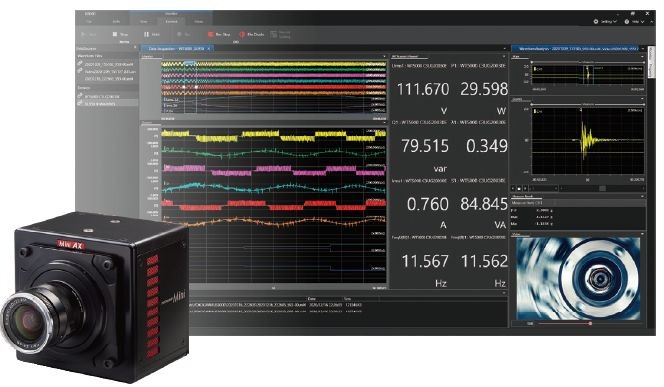

同步高速摄像机（FS1选件）

IS8000将高速摄像机图像与相应的电流、电压和控制信号进行同步。同时慢动作回放则实现了设计和结果之间的可视化。

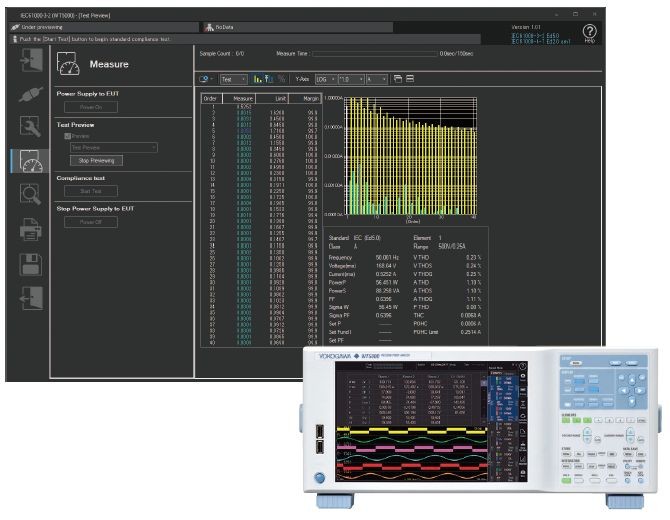

选件软件包，用于IEC谐波和闪变符合性测试

IS8011/IS8012可选软件包旨在使用WT5000高精度功率分析仪根据IEC61000-3-2、 3-3、 3-11和3-12标准执行谐波和闪变测试。用户无需任何专业知识即可轻松设置条件并输出测试报告。
用户可通过A、 B、 C和D类谐波电流测量值进行通过/失败判断。

汽车和工业领域

电机效率

概述

电机效率是电动汽车的一项关键指标，因为小幅改进就可能会增加行驶里程。效率测量需要用电机转速和扭矩进行准确的同步功耗测量。

IS8000优势

实现功率分析仪和高速记录仪的高精度同步测量
使用IEEE1588 PTP技术，可以将来自WT5000功率分析仪和DL950示波记录仪的数据进行时间同步，且误差小于10μs。在同一时间轴上即可显示精确的功率参数和波形。

IGBT变频器的开关波形分析

概述

为了分析电动机和变频器系统，需要三相之间的电压和电流信号，电机I/O信号以及多个IGBT门信号来正确地测量和诊断系统性能和效率。

IS8000优势

组合更多波形
测量负载系统中的变频器性能需要超过8个波形。 IS8000可以连接多台8通道DLM5000示波器，满足在一个控制和观测界面中显示和分析所有通道的需求。

电力/能源行业

太阳能/风能系统开发

概述

风能、太阳能和水力等可再生能源系统必须保持能量转换阶段的高效率，以减少对环境的影响。多个测量点的精准和同步尤为重要。

IS8000优势

查看和比较多台仪器的波形
IS8000可轻松同步多台仪器的波形，生成一个易于比较的视图。使用缩放和平移控制可轻松完成波形操作，用于分析长时间记录的能量波形

产品研发

机器人焊接控制分析

概述

对于具有成本效益的制造系统，需要对机器人焊接条件进行优化。要确定机器人的姿态和性能之间的最佳组合，需要监测多个信号和输入(包括高速摄像机输入、源电压和电流以及多个位置和控制I/O信号)。

IS8000优势

同时记录多种信号类型
IS8000可显示多个输入。摄像机图像在时间上与其他波形(包括控制信号以及电压和电流波形)对齐。同时慢动作回放实现了设计和结果之间的可视化。
