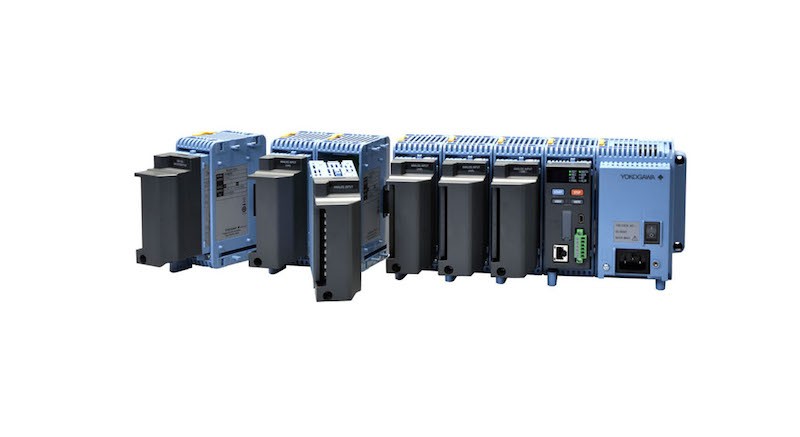

GM10是横河电机（Yokogawa）SMARTDAC+ 数据采集系统和控制产品系的最新研发产品。SMARTDAC + 是数据采集和控制的一种全新方式，以人性化、简便的操作为设计重点。通过智能架构，GM10实现了数据采集系统的可扩展化。

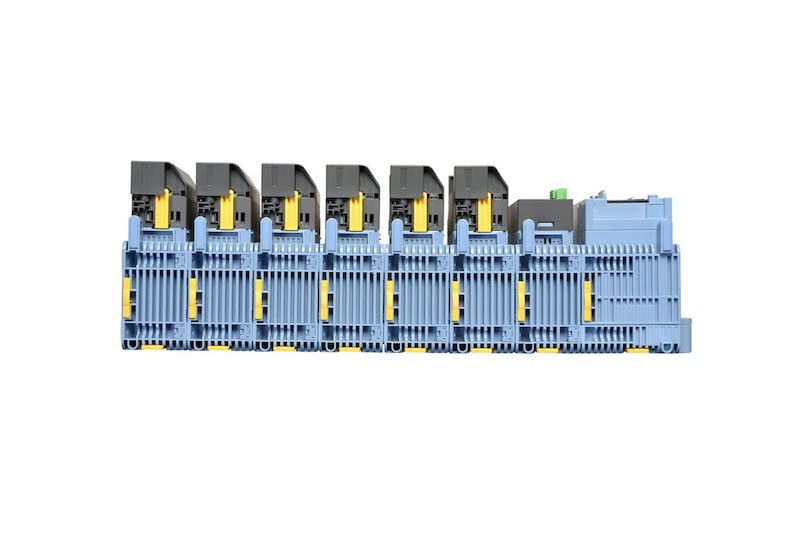

实现了可扩展的数据采集系统

自由增加通道数

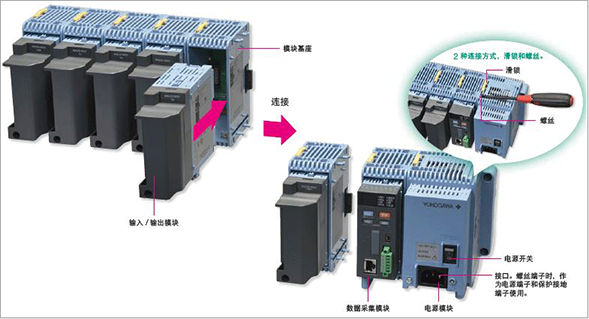

YOKOGAWA专有模块构造 (专利申请中)

一次可扩展一个模块。

设计独特，模块可放入相连的模块基座。

模块基座可确保连接 (支持滑锁和螺丝固定)

可从前面板插拔模块，便于维护。

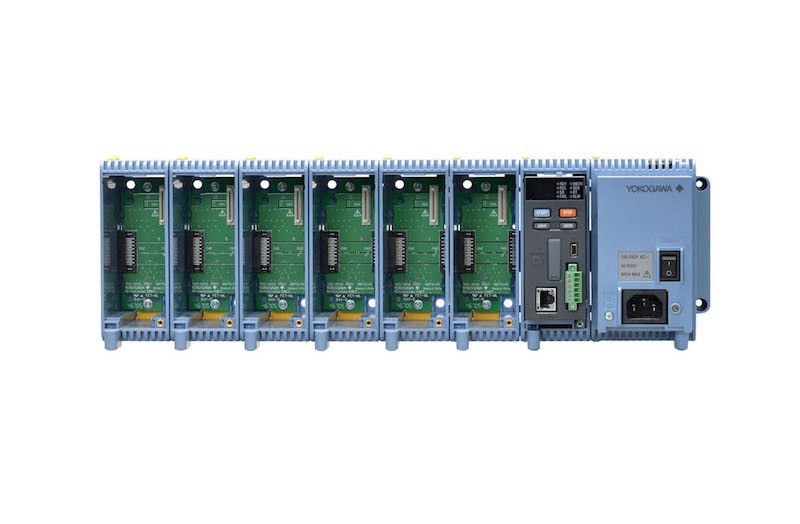

数据采集模块各部件的名称

标配测量通道多达100 个(单台配置)

一个数据采集模块(GM10) 最多可连接10个 I/O 模块

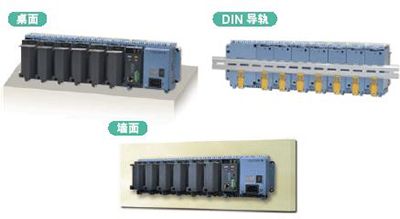

安装场所不限

可安装在桌面、DIN 导轨或墙上。

可选多种 I/O 模块

可根据应用需求选择模块。可提供抗噪声、电磁继电器型模块。所有模块均配置可拆卸端子块，接线方便。与 SMARTDAC+ 系列产品使用的模块相同。

型号	产品名称	测量/应用	通道数
GX90XA-10-U2	模拟输入模块	DC 电压、热电偶、RTD、接点(半导体继电器扫描型)	10
GX90XA-10-L1		DC 电压、热电偶、接点(低耐压型)	10
GX90XA-10-T1		DC 电压、热电偶、接点(电磁继电器扫描型)	10
GX90XA-10-C1		DC 电流(mA)	10
GX90XD	数字输入模块	远程控制输入、操作记录或脉冲输入	16
GX90YD	数字输出模块	报警输出	6
GX90WD	数字输入 / 输出模块	远程控制输入、操作记录或脉冲输入 / 报警输出	DI:8/DO:6

模拟输入模块的扫描间隔和测量类型

类型	通道数	扫描间隔（最短）	扫描器	TC	RTD	DCV	DI	mA	用途
通用 (-U2)	10	100ms	SSR	√	√	√	√		通用
低耐压继电器(-L1)	10	500ms	SSR	√		√	√		中等价位
电磁继电器 (-T1)	10	1s	Relay	√		√	√		抗噪声
DC 电流输入 (-C1)	10	100ms	SSR					√	仅限mA

内存和最大输入/输出通道数

类型	内存	最大输入/输出通道数
GM10-1	500 MB	单台配置	0 to 100
		多台配置	0 to 100
GM10-2	1.2 GB	单台配置	0 to 100
		多台配置	0 to 420

可支持高精度测量的实际值

输入类型		测量精度* (典型值)
DCV	20 mV	±(读数的0.01% + 5µV)
DCV	6 V (1-5V)	±(读数的0.01% + 2mV)
TC	R	±1.1 °C
	K (-200 to 500 °C)	±0.2 °C 但 -200.0 to 0.0°C: ±(读数的0.15% + 0.2 °C)
	T	±0.2 °C 但 -200.0 to 0.0°C: ±(读数的0.10% + 0.2 °C)
RTD	Pt100	±(读数的 0.02% + 0.2 °C)
RTD	Pt100 (高分辨率)	±(读数的 0.02% + 0.16 °C)

因考虑到产品部件和调整测试设备的差异，第11 页规格中注明的测量精度包含误差量。左表是从仪器出厂时的精度测试数据计算得到的实际值。

* 基本操作条件: 23±2 °C, 55±10% RH, 电源电压 90-132, 180-264 VAC, 电源频率 50/60 Hz ±1%以内;预热 30 分钟以上、不存在振动或其他影响性能的因素。

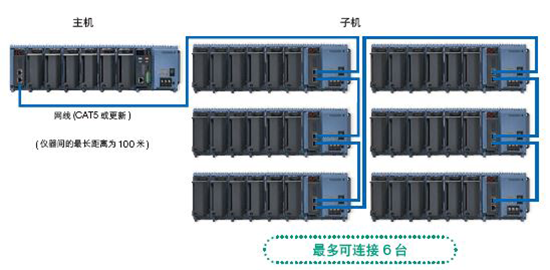

通过多台配置扩展通道数，可测量多达420 通道(实际输入)

通过扩展模块(GX90EX) 可扩展到420 通道。(GM10-2)

在GM10-2 大存储机型上，包括运算通道和通信通道在内，记录通道最多可达1000 个。

用以太网线连接各仪器，可进行分散安装。

分散安装可缩短布线长度

测量对象(现场) 与数据记录仪分开安装时，可以将子机安装在测量现场用来监视数据，从而省去长距离连接热电偶等信号线的麻烦。

提供无缝的数据传输环境

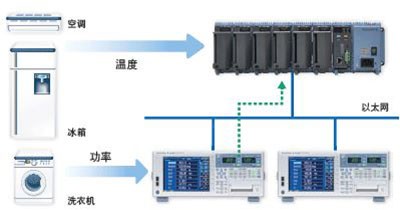

功率测量仪器的数据采集(选件代码/E2 和/MC)

GM 可高精度采集由功率测量仪器(WT 系列、功率分析仪) 测得的数值数据，并与GM 的测量数据一起进行记录。

因为可同时记录设备的功耗、温度等数据，所以GM 是性能评价测试的理想工具。

可连接的机型：WT300/WT500/WT1800

最大连接台数：16

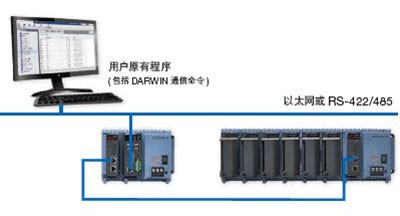

搭载能与 DARWIN 数据采集单元兼容的通信功能

GM 支持 DARWIN 通信命令。

DARWIN 使用的通信程序在GM 上也能用。

可以从现有 DARWIN 单元顺利置换过来。

详情咨询上海横河国际贸易有限公司的技术工程师。

CENTUM/STARDOM 通信包

CENTUM: LFS2432, DARWIN/DAQSTATION

DARWIN/DAQSTATION 通信包 (ALE111 [Ethernet]用)

STARDOM: NT365AJ DARWIN 连接包

各种便携的网络功能

支持各种网络功能

由 DHCP 自动设置网络

SNTP 对时

发送邮件

通过 SSL 通信提高网络安全性

安全地收发用户数据。

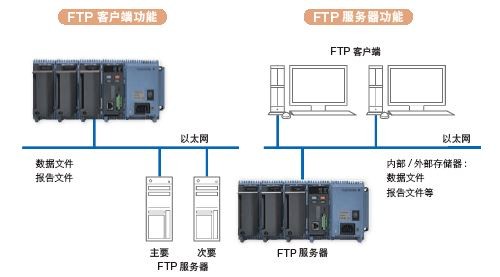

FTP 数据传输

通过FTP 客户端/ 服务器功能，可轻松共享和管理中央文件服务器的数据。

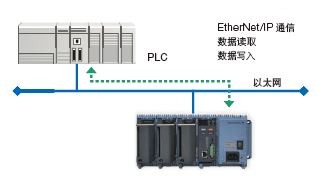

EtherNet/IP 功能

GM 支持 EtherNet/IP 服务器功能。

可从PLC等设备访问GM，加载测量/运算通道或写入通信输入通道*.

*需要通信通道功能( 选件代码/MC)。

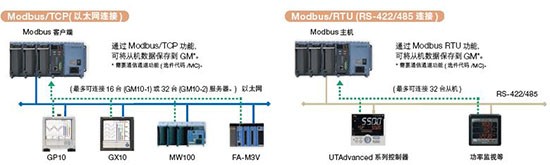

Modbus/TCP 功能和 Modbus/RTU 功能

GM 既支持用于以太网通信的Modbus TCP/IP 客户端和服务器模式，也支持用于串行通信的Modbus RTU 主从机模式(可选)。

切实保存记录数据

支持长时间、多通道记录。测量数据总是保存在内存中，并可定期传输到外部存储介质。利用 FTP 客户端功能将数据发送到服务器可实现冗余。即使在突然断电的情况下也可安全保存测量数据。

大概采样时间

记录通道数	记录通道数总采样时间
30	约71天
100	约23天
300	约7天

内存1.2 GB，记录周期 1 sec.

测量数据的文件类型

测量数据可保存为可编辑的文本文件或安全性高的二进制文件。

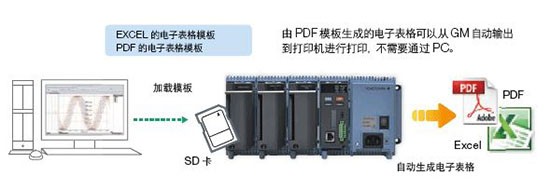

报告模板功能(选件代码/MT)

此功能可自动创建PDF 或EXCEL 格式的电子表格。

根据主机加载的模板创建电子表格。可用 EXCEL 和 PDF 模板。 PDF 电子表格模板可由报告模板生成程序进行创建。

自动生成的电子表格(PDF 或Excel) 可定期保存到外部存储介质(SD 卡)。也可以用 FTP 进行数据传输。

支持21 CFR Part 11 规定(待定; 附加规格)

GM 支持美国 FDA 21 CFR Part 11 规定。
