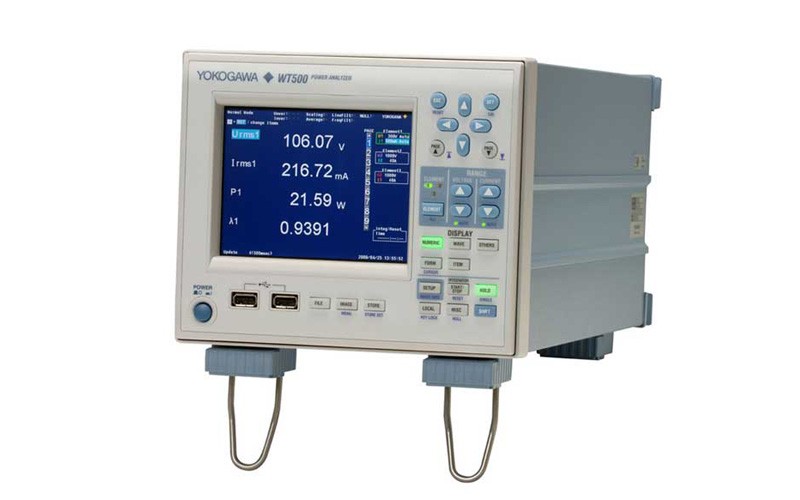

功率分析仪wt500特点

- 同时测量电压、电流、功率分析和谐波分析

- 高速数据更新(100ms)

- 显示数值、波形和趋势

- 测量买/卖电能

- 设置简单、操作方便

电流量程： 0.5~40A

电压量程： 15~1000V

基本功率精度： 0.1%

频率量程： DC 0.5Hz~100kHz

按键布局提供直观控制

光标键

使用光标键可在四个不同方向上移动屏幕上的光标。还可使用光标键和SET键在软菜单中进行选择。WT500的菜单结构比其它型号更便于用户使用。

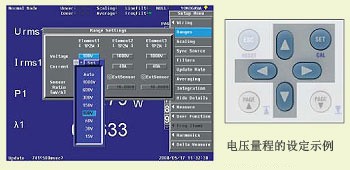

RANGE键

使用RANGE键可设置电压和电流量程。使用上下键可以直观快捷地设置量程。

DISPLAY键

使用DISPLAY键可在数值显示、波形记录仪显示和其它显示之间进行切换。可轻松地改变显示格式。

SETUP键

使用SETUP键可输入功率分析仪测量所需的各种设置，比如接线方式和滤波器。

FILE、IMAGE和STORE键

这些与数据存储相关的按键都在同一个 区域中。可方便地将数据存入USB存储器中。

特点

同时测量DC和AC信号

DC/AC信号转换技术评价在再生能源市场中非常重要。使用2个或多个输入单元，WT500可同时测量DC和AC信号，并计算输入-输出效率。

用于充电/放电和买电/卖电的单独积分功能

WT500拥有积分功能，不仅能够评价二次电池等的充电放电电流，还能评价光伏发电系统中的卖电和买电。

用USB存储器直接保存测量数据

可将测量数据以CSV格式直接存入USB存储器中。

使用光标键可轻松地进行设置

菜单式屏幕实现直观设置。

使用谐波测量/G5选件可同时测量常规数据和谐波数据

可同时测量电压有效值、电流有效值、功率分析值和最高50次谐波分析成分。

WT系列产品用于节能设备的功率评估

WT系列产品作为功率计，被用于绿色IT、能源之星、削减CO2排放及其他节能设备。包括WT500在内的所有WT系列产品可以满足您的功率评价需求。

全新设计的操作界面

使用上下左右光标键实现直观地操作。

为减少设置错误，菜单内容按测量优先等级排列显示。

直接保存测量值功能

安装了两个外设USB端口，可以在最短时间内将数据(最大1GB)保存到USB存储器中。可在Excel等应用程序中打开保存的数据。

* Excel是Microsoft Corporation在美国的注册商标。

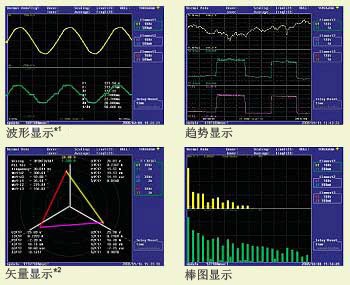

多种显示格式

除显示数值数据外，WT500还可以显示输入信号的波形和趋势(随时间变化的数值数据)。并且，安装谐波测量选件(/G5)的WT500还可以选择棒图显示和矢量显示。

*1 可显示高达约5kHz的波形。

*2 不含单相型号。

数值和波形显示不可进行分屏显示。

效率设置简单、显示方便

通过从列表中选择输入单元或输出单元，可设置2个效率公式。示例：η1 = PΣ/P1 x 100%

η2 = PΣ/P2 x 100%

USB存储功能

测量数据中必要的项目(如电压、电流和功率)以二进制或CSV格式(最大1GB)保存至USB存储器中。

使用Excel等常用应用程序可以打开以CSV格式保存的文件，从而以图表形式显示数据。

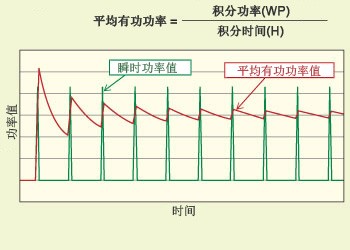

多种积分功能

除有功功率(WP)、电流(q)、无功功率(WQ)和视在功率(WS)的积分功能外，还新增了买/卖瓦时测量功能。还可以计算一段积分区间内的平均有功功率。

此功能适用于间歇设备控制的变动功率评价。平均有功功率运算使用用户自定义设置。
