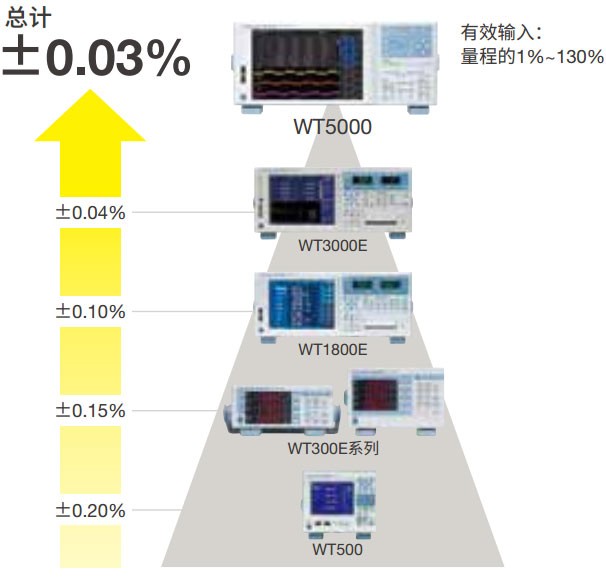

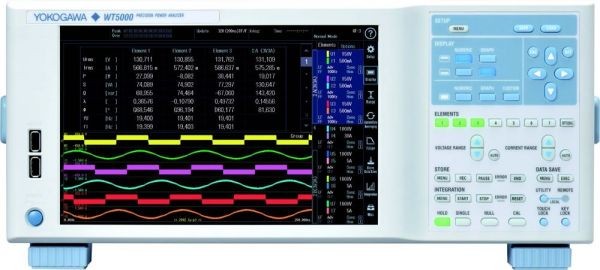

无与伦比的精确度

WT5000作为世界上精度最高的精度功率分析仪，确保基本精度为±0.03%，且在选定电压和电流量程的1%~130%范围都能够保证精度。 WT5000最小化了低功率因数的影响(视在功率的0.02%)，也能精确测量较大的相移与频率。

• 交流功率精度：读数的0.01%+量程的0.02%

• 直流功率精度：读数的0.02%+量程的0.05%

• 10 MS/s 18 bit ADC

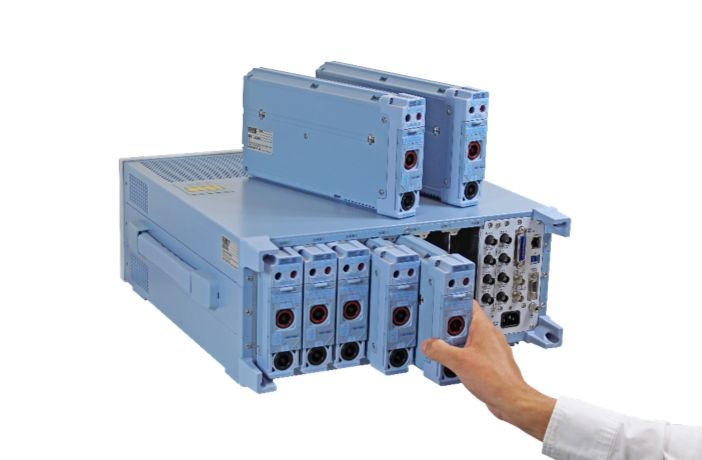

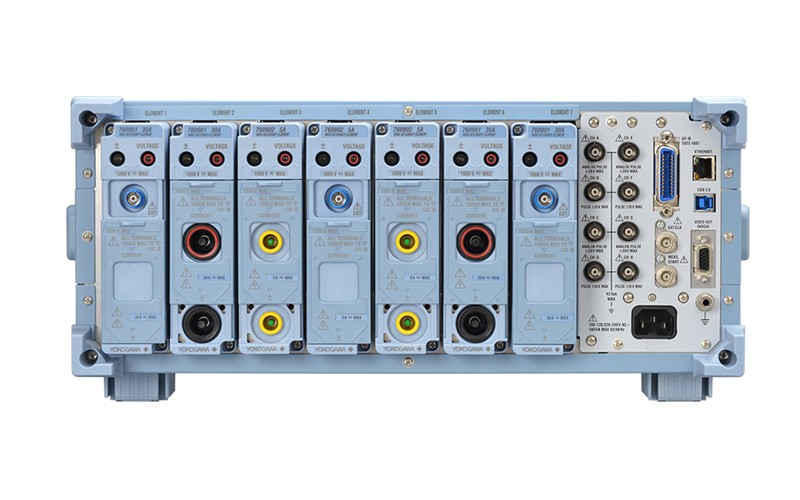

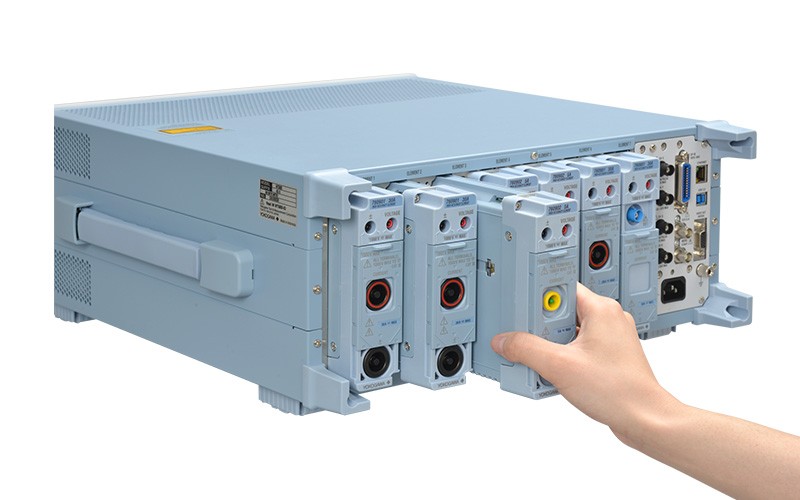

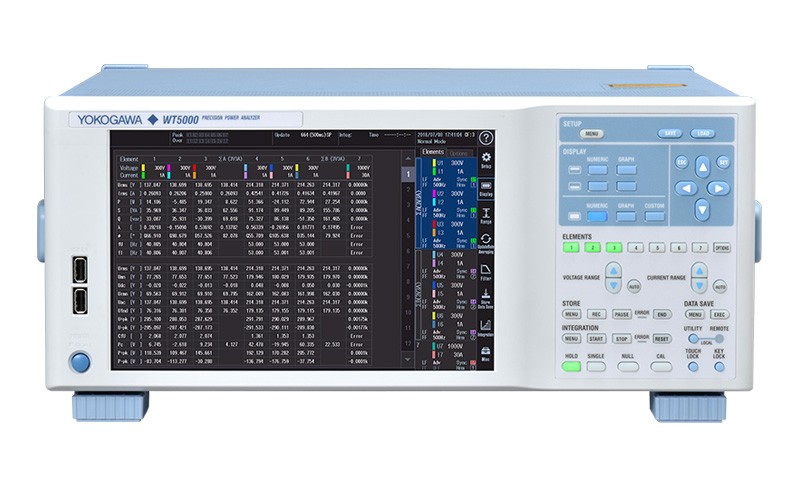

多通道测量

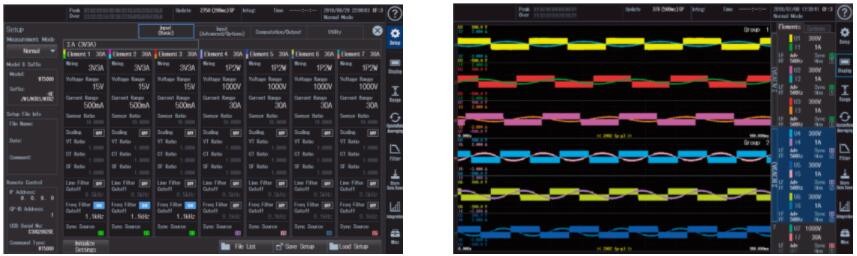

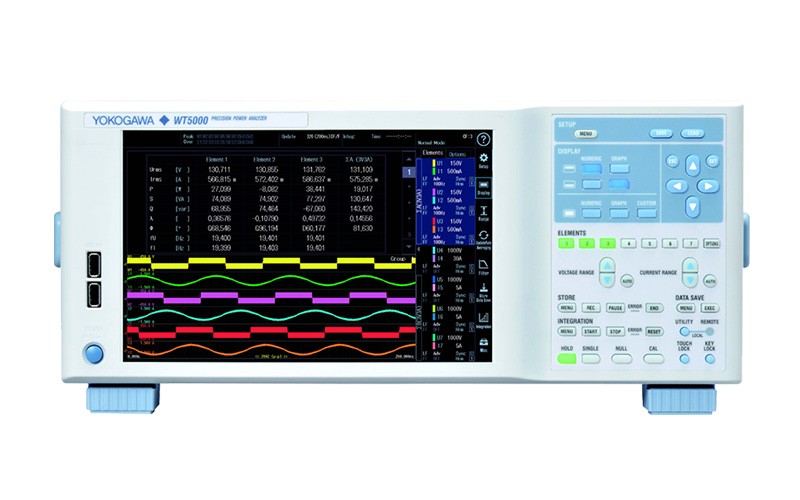

测量支持多达7个不同的功率相，采样速率达到10MS/s（18bit）。 10.1英寸的WXGA显示器具有高分辨率，允许多达7组的分屏波形显示，能显示多至12页测量参数，是效率测试的理想之选，适用于变频器驱动的电机、可再生能源技术以及诸如泵、风扇和电动车辆之类的牵引测量。测量数据还会即时以矢量格式或趋势图显示。

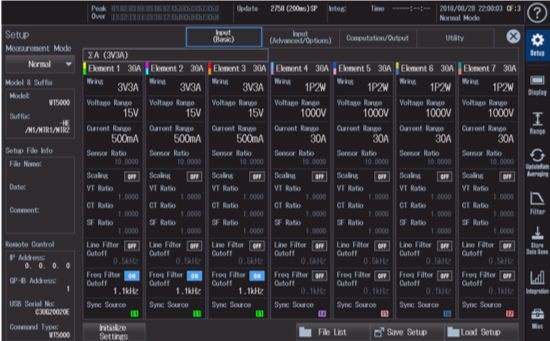

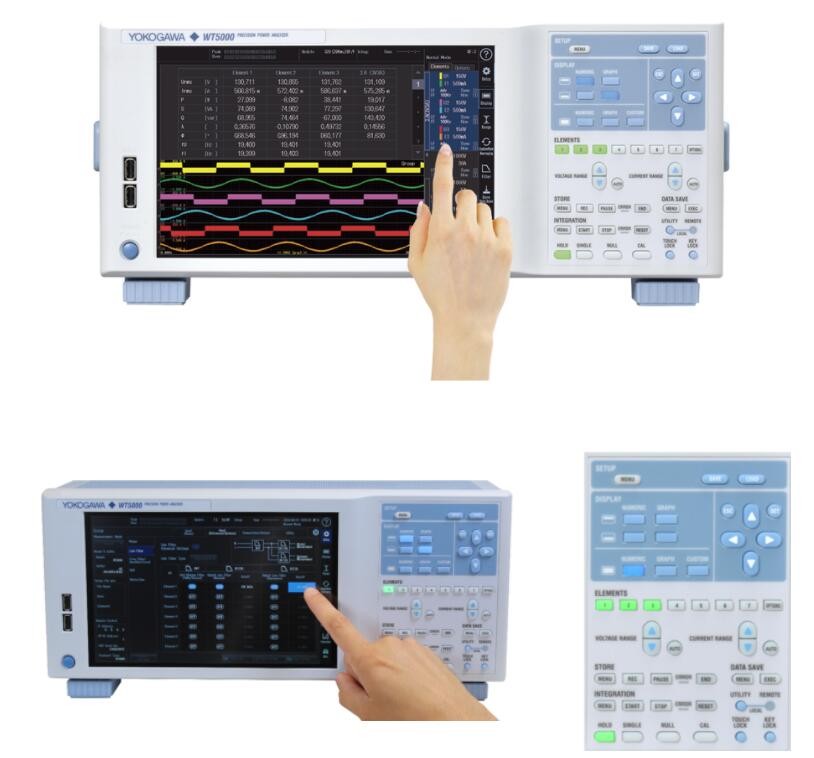

直观的操作

WT5000支持独立的触屏和硬件按键操作，流畅直观的体验让连接、配置和测量比以往更简单。 10.1英寸的WXGA触屏即使在电机和变频器等高噪音环境中依然保持优秀的抗干扰能力。


高级滤波

除了低通频率滤波器和线路滤波器， WT5000还具备高级滤波功能，提供前所未有的控制来精确分析最复杂的波形。

• 同步源滤波器：与过零点同步方式不同，用户可以选择同步源信号的任意点。

• 增强的频率滤波器：允许用户同时测量基波和开关频率，而不会影响其他参数。

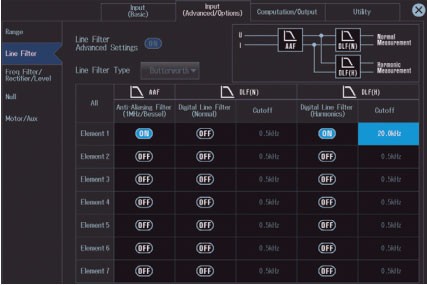

• 数字并行滤波器：一个高频抗混叠滤波器和两个独立的线路滤波器协力确保正常测量和谐波测量的精确度，并且不会导致宽带和谐波测量混叠。用户能够限制谐波次数，消除低带宽测量的衰减。

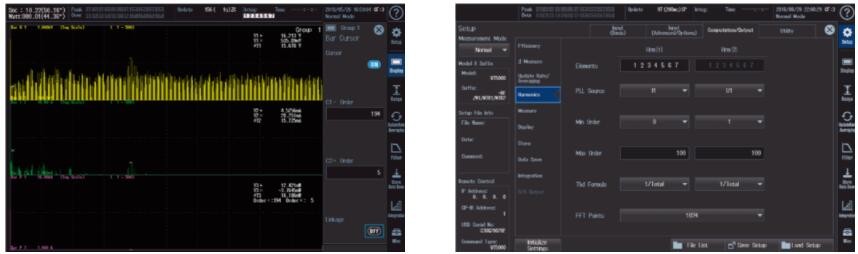

先进的谐波分析

评估和对比变频器、电机或功率调节器高达500次的输入输出谐波。 WT5000让用户不仅能同时测量谐波和功率，还能对比来自两个不同输入源的谐波。

由于采用了具备数字并行通路技术的抗混叠功能和线路滤波器，可以同时对宽频成分和窄频成分进行功率分析，所以最大程度地降低了噪音和混叠的影响。

用户自定义的触发和运算

根据应用需求定义和使用事件触发及自定义运算。事件触发功能允许用户设置限值，捕获特定功率、电流或其他参数限值内或限值外的读数。用户还可以定义和使用多达20条不同的表达式，进行自定义运算。满足触发条件的数据可被存储、打印或另存到USB存储设备。

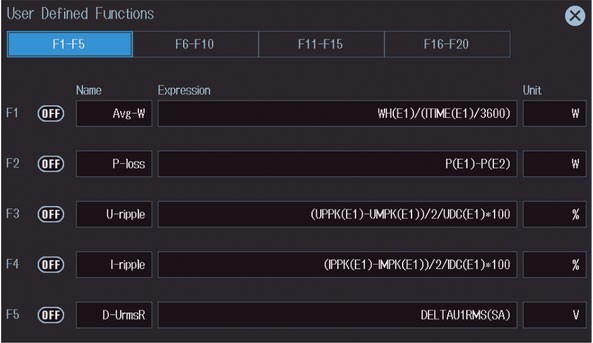

用户自定义功能

电动汽车开发

概述

电动汽车总充电量的16%~18%随着电力驱动系统损耗而消耗。因此，电动汽车和混合动力汽车生产商需要准确评估电机和控制器，从而取得更高的精度和效率。此外，对控制器波形进行准确分析而不受开关噪声的干扰，是评价电机驱动电路的关键。

关键要求

从电池、控制器到电机的多相测量

电机特性的评价，包括扭矩、转速、转向、滑差和电角度等

电池充电和放电特性

不同转速下控制器信号的谐波分析

WT5000的优势

WT5000借助高准确性、多通道功率测量、多达4台电机的评价以及谐波对比能力，帮助汽车工程师提升转换效率、缩短充电时间、改善行驶里程。

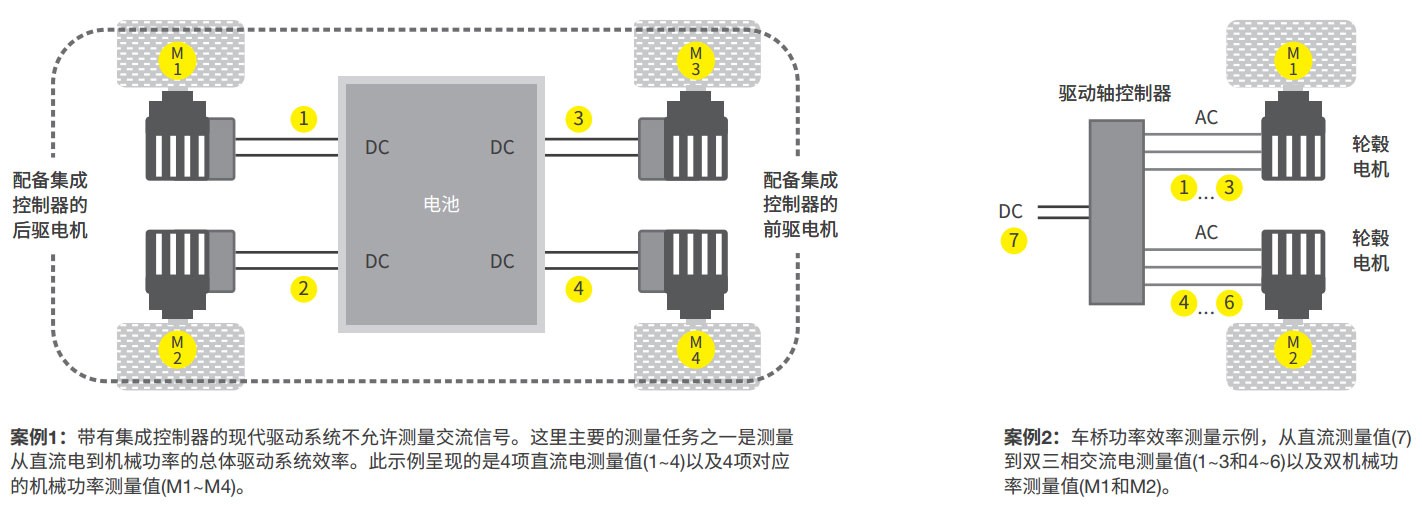

确保多通道测量的准确性

实现同时测量电压、电流、功率、扭矩、转速、电角度和机械功率。

电机评价和机械效率

基于转速或扭矩传感器的模拟/脉冲输入测量电机的转速、扭矩和输出(机械功率)。单台WT5000可以用于同时同步测量多达4台电机。

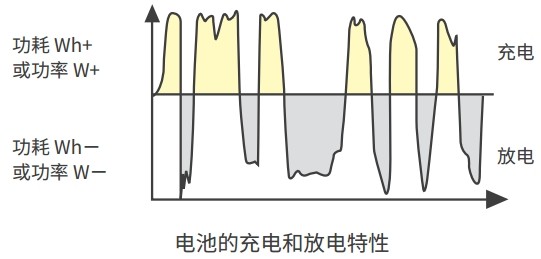

电池充电和放电特性

对能量瞬时正值和负值的积分能够评价电池的充电和放电特性。

谐波分析和对比

即使处于低转速下， WT5000依然具备测量高达500次谐波

的能力，无需外部采样时钟，即可支持谐波分析。

可再生能源系统开发

概述

光伏电池模块和风机产生的能源通过功率调节器由直流电转化为交流电。对于提高整体能源系统的效率而言，最大程度地降低转化过程中的损耗至关重要。

关键要求

基于升压转换器、逆变器和储能电池的多相测量

最大功率点和瞬时峰值的评估

电网买电/卖电

电池充电和放电特性

不同发电机速度下逆变器信号的谐波分析

WT5000的优势

WT5000在充电、放电、存储和整体效率方面对精度的独到见解，能够帮助从事再生能源开发的工程师们提高转化效率。

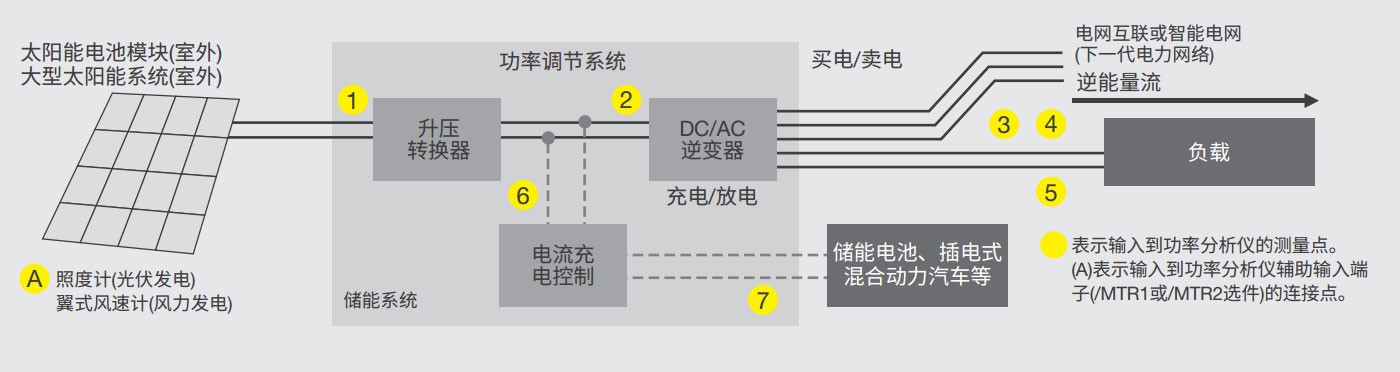

多通道功率测量

通过对升压转换器、逆变器和储能电池的输入和输出同时进行测量，评估功率调节器的效率。 WT5000提供多达7个输入单元的测量能力，支持1500VDC电压测量，可部署在转换器前后，是进行电压、电流、功率和频率(交流)、转换器效率和充电效率测量的理想之选。

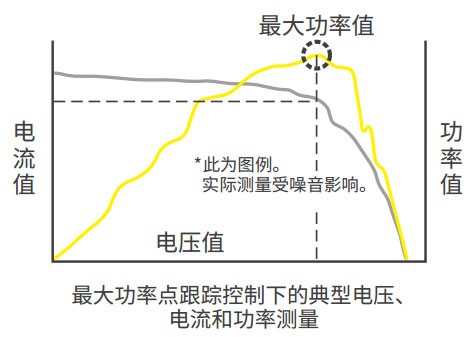

瞬时峰值功率

光伏发电中，最大功率点跟踪(MPPT)控制器通过不断变化电压，能将太阳能电池板获取的能源最大化。 WT5000不仅能测量电压、电流和功率，还能分别测量出电压、电流和功率的正峰值(+)和负峰值(-)。

买电/卖电和充/放电

WT5000提供电流积分(q)、视在功率积分(WS)、无功功率积分(WQ)以及集成在买电/卖电和充电/放电模式下的有功功率积分。

谐波分析和对比

流入电力系统中的电压波动和谐波归因于反向功率流。谐波测量功能支持谐波成分的测量，能计算和显示总谐波失真(THD)和谐波失真因数。

变频器/电机驱动器

概述

近年来，电机驱动技术日渐复杂，纯正弦波脉宽调制并不常见，愈发常见的情况是平均电压与基波电压波形差别巨大。

关键要求

从电池、变频器到电机的多相测量

电机特性的评价，包括扭矩、转速、转向、滑差和电角度等

不同转速下变频器信号的谐波分析

WT5000的优势

WT5000具有高准确性、多通道功率测量、电机评价和谐波对比功能，在电机和驱动器开发中帮助工程师们改进变频器/电机驱动系统的功耗和转化效率。

宽测量范围内保障准确性

WT5000能够保证，在50/60Hz条件下，在选定的电压电流 量 程 的 1 % ~ 1 3 0 % 范 围 内 ， 基 本 功 率 精 度 达 到±0.03%。同时测量升压转换器、变频器和蓄电池的输入与输出。

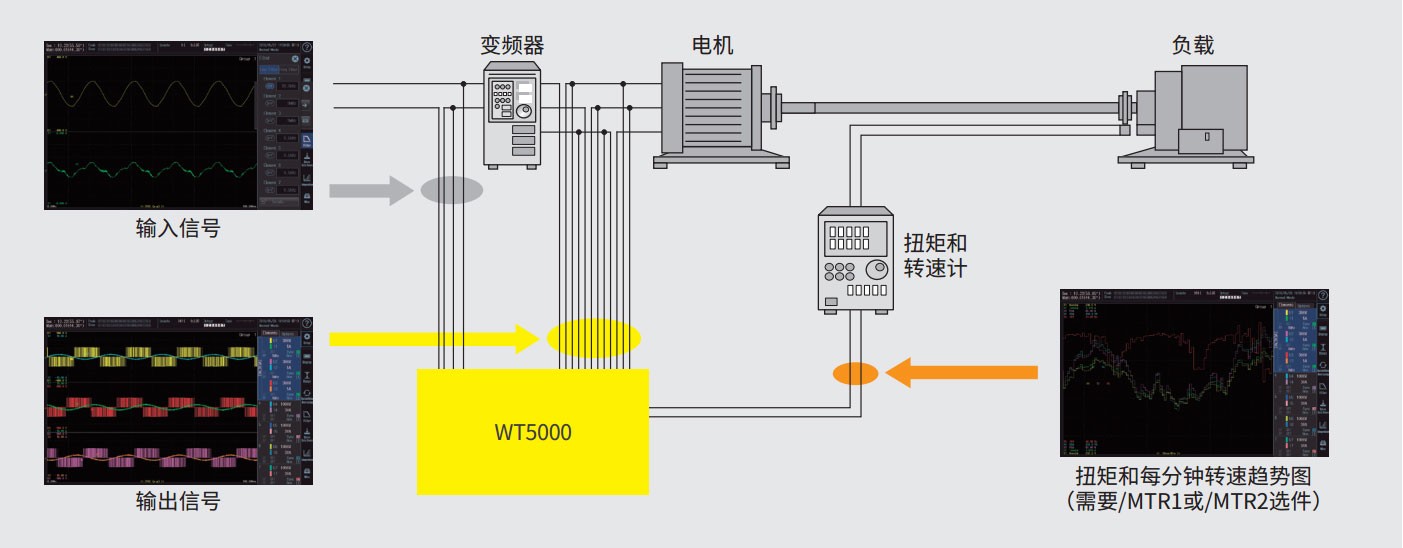

变频器和电机效率

除了计算变频器和电机(多达7路功率输入)的功率转换效率， WT5000还能基于转速或扭矩传感器的模拟/脉冲输入来测量转速、扭矩和输出(机械功率)。

谐波分析和对比

即使处于低转速下， WT5000依然具备测量高达500次谐波的能力，无需外部采样时钟，即可支持谐波分析。

磁特性测试

概述

在变压器或电抗器开发中， WT5000可用于在爱泼斯坦框架系统中评测磁性材料的特性。

关键需求：

需要以高精度测量主线圈电流和次线圈电压。

需要低功率因数下的高精度测量。

磁通密度B和交流磁场H是测算铁损耗的关键参数。

WT5000的优势

最高等级的电压、电流精度

WT5000提供最高的功率精度：

读数的0.01%+量程的0.02%(50/60Hz)

低功率因数下的高精度测量

WT5000的功率因数影响：

S的0.02%(≥ 0.5A)

S的0.07%(≤ 200mA)

功率校准

概述

对于大量使用功率计的客户而言， WT5000可用作WT300E系列和WT500等功率测量仪器进行周期性内部校准的参考标准。

关键需求：

功率测量仪器需要充分的功率精度。

功率因数可调节，保证低功率因数的准确性。

WT5000的优势

最高功率精度

WT5000提供最高的功率精度：

读数的0.01% + 量程的0.02%(50/60Hz)

低功率因数高度准确

WT5000的功率因数影响：

S的0.02%(≥ 0.5A)

S的0.07%(≤ 200mA)
