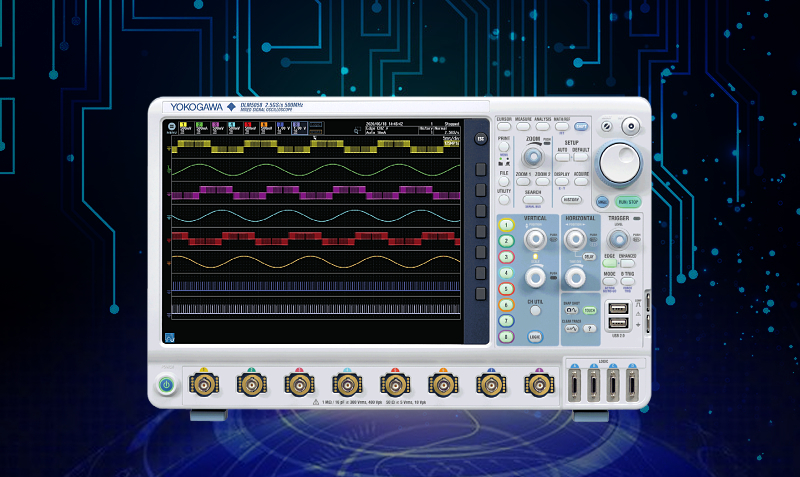

DLM5000系列示波器的光标功能操作步骤

2025-05-16


光标功能入口


1. 快捷键启动

• 点击前面板右侧【CURSOR】实体按键直接进入光标设置界面

• 或通过触摸屏顶部工具栏选择【Measure】→【Cursor】

2. 模式选择

• 追踪模式(Trace):手动定位光标点

• 测量模式(Measure):自动捕捉参数对应位置

• XY模式:支持二维坐标系光标联动(需激活XY显示模式)






二、基础操作步骤

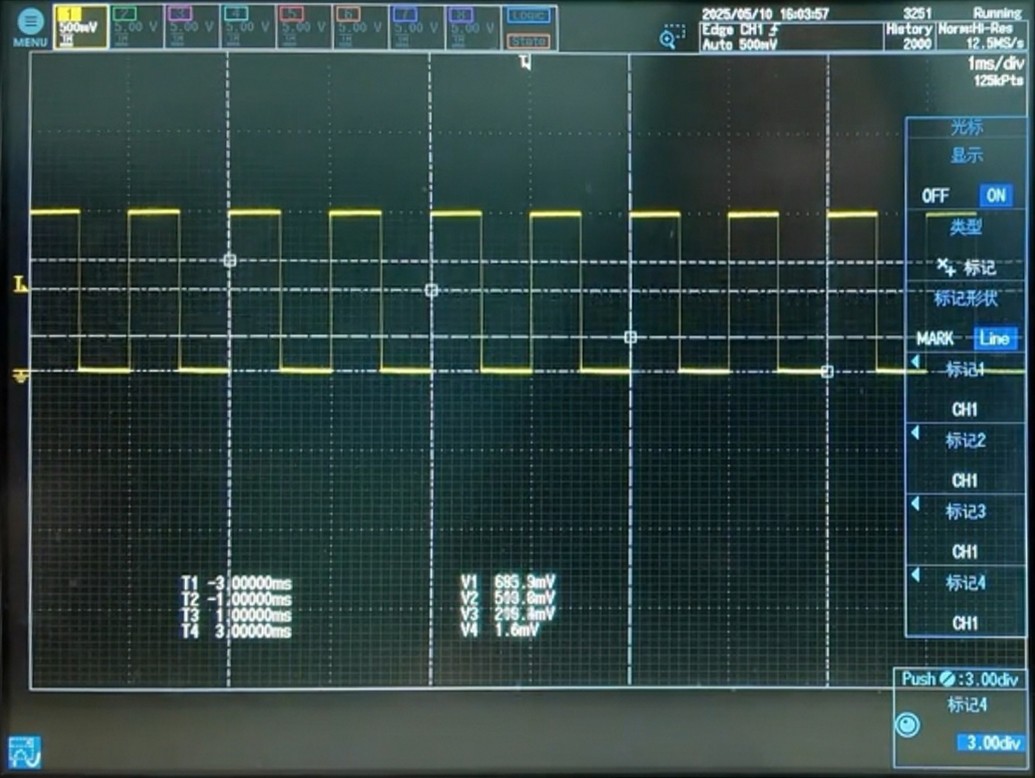

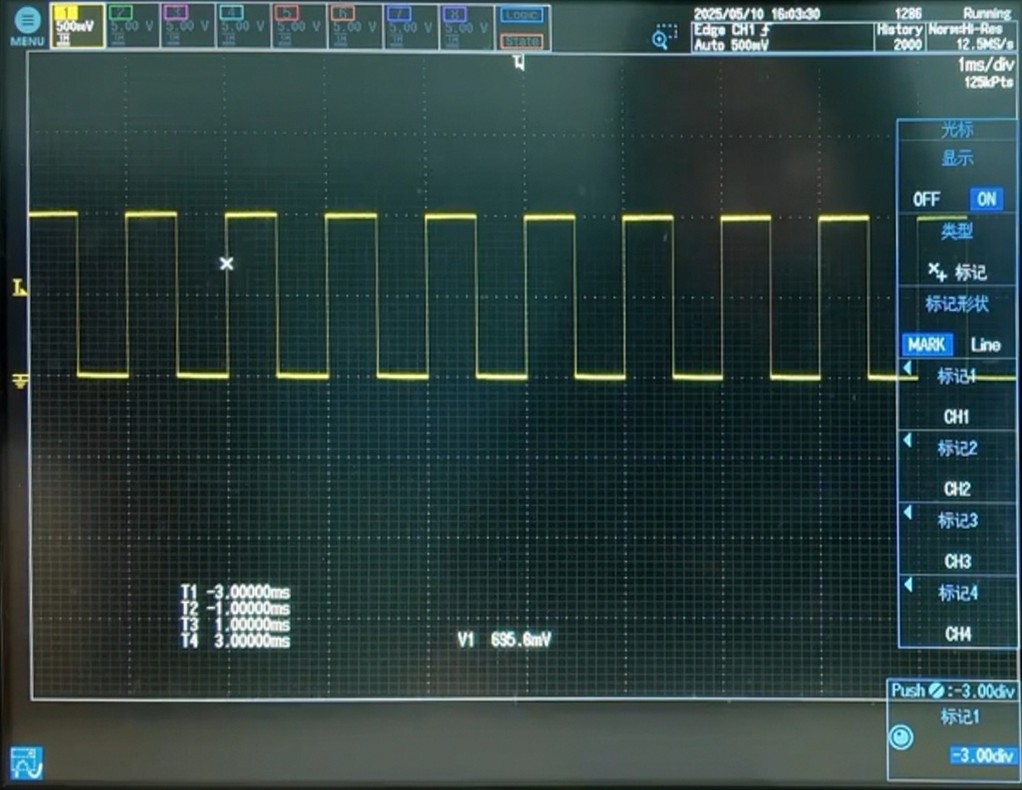

A、单光标操作

1.选择光标类型:

垂直光标(V-Bar):测量时间差/频率

水平光标(H-Bar):测量电压差

十字光标(Cross):同时测量时域和电压值


2.调节方式:

物理旋钮:旋转【Universal】旋钮粗调

触摸拖动:在波形区域长按光标直接滑动

数字输入:点击光标值弹出数字键盘精确输入


B、双光标配对

1.开启双光标模式:

在【Cursor Config】中选择"Pair"模式

自动生成差值读数(ΔT/ΔV)


2.同步控制:

勾选【Link】选项可同步移动双光标间距

按【Swap】键交换主/从光标控制权




三、高级功能设置

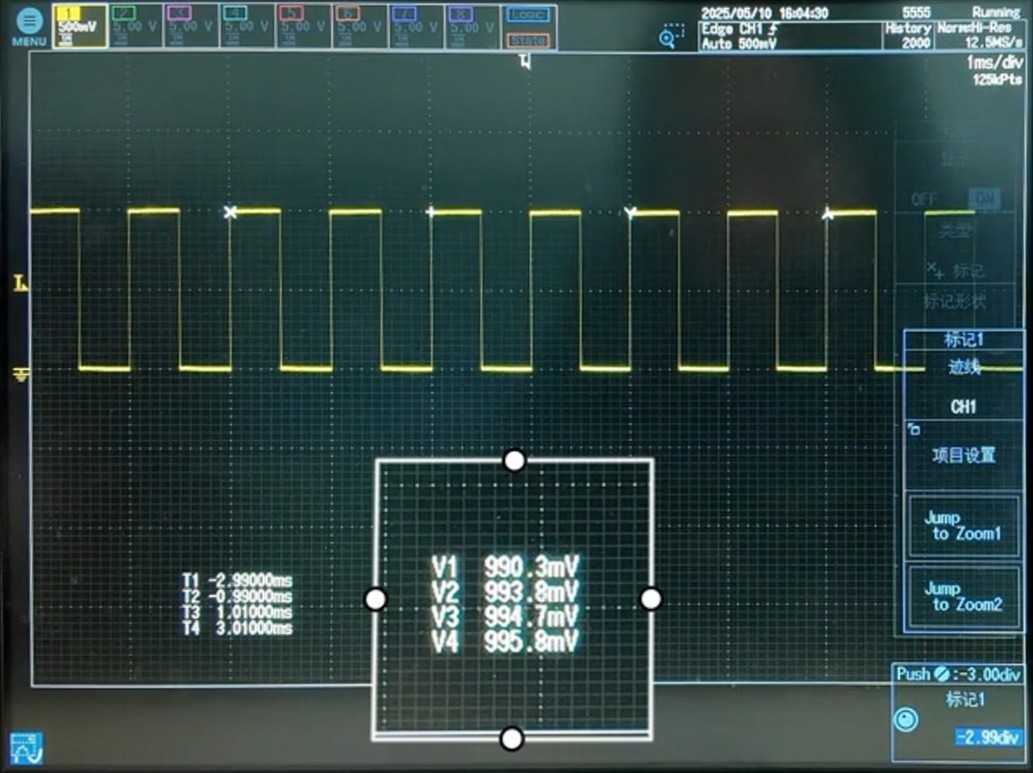

1.自动追踪

启用【Auto Track】后可自动吸附到:

上升沿/下降沿触发点

峰值/谷值电压点

用户预设特征波形


2.耦合模式

垂直光标可绑定特定通道时基

水平光标支持按通道设置电压参考


3.预设存储

保存常用光标配置至【User Setup】库(最多8组)

支持通过LAN远程调用预设




四、典型应用场景


1.脉冲宽度测量

双垂直光标锁定脉冲起止边沿,ΔT直接显示脉宽


2.电源纹波分析

水平光标设置电压容差带,动态捕捉超限波形


五、注意事项


1.光标精度受限于

时基设置(>1ns/div时误差<0.1%)

垂直分辨率(8-bit模式下最小步进1.56mV)


2.当光标无法移动时

检查是否启用【Hold】冻结功能

确认未与其他自动测量功能冲突


通过以上设置,可快速完成时域/电压域的精确测量。建议搭配【Zoom】局部放大功能提升定位精度,复杂信号可启用【Persist】余辉显示辅助光标对齐。
