相较于示波器，拥有更大存储空间与更多通道数的示波记录仪固然在长时间高速采样记录存储波形方面更具优势，但偶发的异常信号才是工程师们在测量中的关注重点，那么在海量波形数据中我们究竟有没有高效捕捉异常信号的快速方式呢？

故障录波

以我们熟知的市电信号为例，正常情况下它是稳定输出的50-60Hz，有效值为220V的正弦波，其电能质量问题通常定义为：导致用电设备故障或不能正常工作的供电的幅值或频率的偏差。这些问题都会直观地反应为正弦波形性状上的改变，如幅值的改变，频率的改变与波形的畸变等。然而当用户使用普通的波形设备解决问题时，则需针对相应的问题设置不同类型的触发；若用户使用普通的电能质量分析仪，则会因采样率的限制而无法捕捉到瞬时变化的波形信息。

因此具有专业故障捕捉功能的示波记录仪就成为了保障工程师们获取精准可靠的测试结果的必要条件。作为横河的王牌产品，DL950示波记录仪凭借其模块化结构、输入通道隔离的特性，不仅能让1000V以内的市电信号测量无需使用差分探头，还能使测试浮地的强电信号更加安全精准。

同时DL950示波记录仪所独有的波形窗口触发功能还可以将前后两个周期的市电正弦波进行对比，当后一个波形与前一个波形不一致程度超出设置允许的窗口范围时，即发生异常波触发，届时设备会自动将这个现象波形捕捉保存。

操作详情

接下来我们通过实际操作，向大家展示“如何通过一个简单的触发设置，实现智能的故障录波功能” 。为便于演示，我们选取了一个可以发出各种预设信号的信号板，并挑选了一个模拟正弦波偶发故障的信号源。

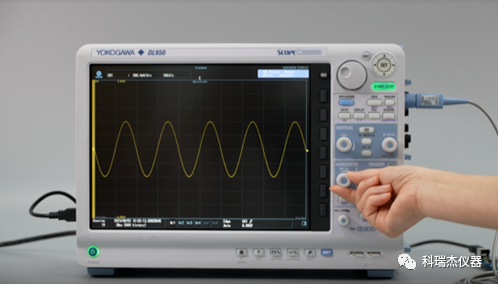

首先将 DL950初始化，并将CH1接到被测信号板的TM6端子与信号板旋钮E。

随后再轻按自动设置，关闭其它通道只保留CH1，将显示格式设为1，时间轴设为20ms/div。

注：在50Hz的情况下，其显示方式为一格一个周期波形

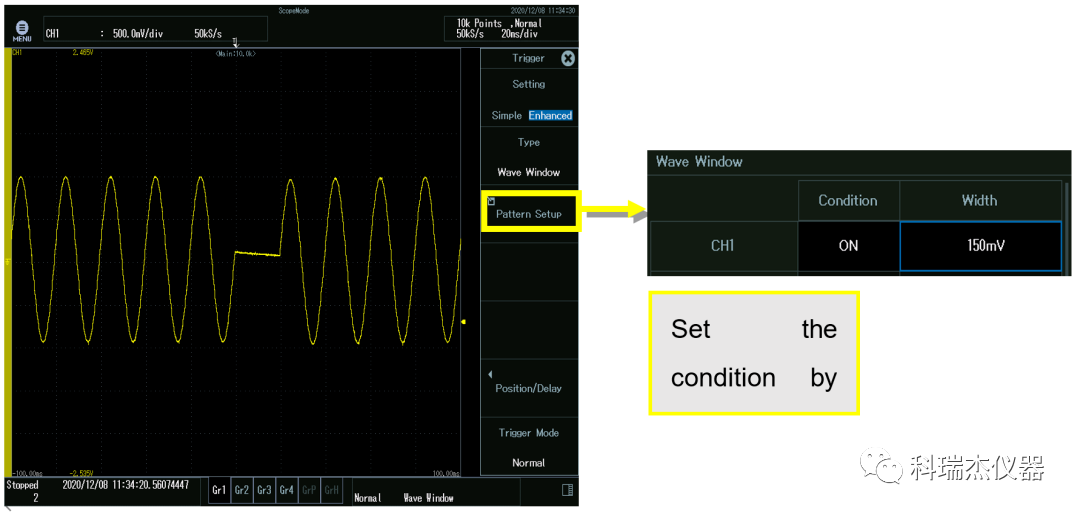

其设置触发可设定为：

触发模式：常规mode

触发类型：波形窗口

设置参数：CH1-> Condition ON，Width: 150mv

注：约每10s发生一次触发

以上设置条件可根据波形情况不同，按实际进行相应调整。

在完成相关设置后，工程师只需按下“开始/停止”按键，即可让DL950示波记录仪在无需人工操作的环境中，自动进行故障波形的判定与触发工作。如此一来，用户就可以在完成其它工作后再返回翻看其触发历史波形，并轻松找到所需的故障波形与发生时间。

 作为一款智能的电力故障录波仪，DL950可以帮您监控生产设备的供电情况，以确保设备稳定运行；可以管理大型数据中心，云机房的UPS供电质量；还可以应用在电气化轨道交通用电与大型工厂的发电质量的监测。总之，DL950是您排查供电异常的得力助手！
