当我们使用示波器进行数据处理时，经常会用到“自动测量功能”，在开启这一功能后，工程师们就可以方便快捷地得到测量结果，包括但不限于最大值、最小值、周期、占空比等参数。但殊不知“自动测量功能”的适用范围却是有限的，它只针对所有测量数据或者某个自定义区域，而对于频率、脉宽、占空比等时间测试项目，其测量结果是指定范围的第一个周期而非整个全测量过程，因此在使用“自动测量功能”时，我们所得到的有关时间方面的测量参数是不全面的。
如果您想更全面地分析时间测量项目，那么我们不妨使用横河示波器中的“周期统计功能”。在使用“周期统计功能”后，示波器即可按照信号变化测量出每个周期的最大值、最小值、频率、占空比等参数，并一键生成测量列表，此外仪器还将自动定位最大值、最小值和该数值对应时刻的波形，操作起来也非常方便。
接下来我们将以横河混合信号示波器DLM5000为例，对周期性的波形进行测量和分析。如连续测量10s角度传感器输出的PWM信号、分析测量期间的角度变化，通过实际操作图示为您对比介绍“自动测量功能”和“周期统计功能”的区别。

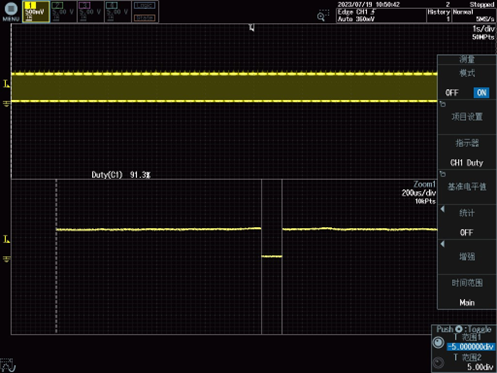

如果我们直接使用DLM5000 的“自动测量功能”，那么我们只能得到如下图所示的测量结果。
不难看出，通过自动测量，我们只能得到一个占空比的参数，而通过指示器可以得知，这个占空比是示波器通过使用第一个周期的波形运算得出的，因此这个参数并不能代表测量期间的角度变化情况。

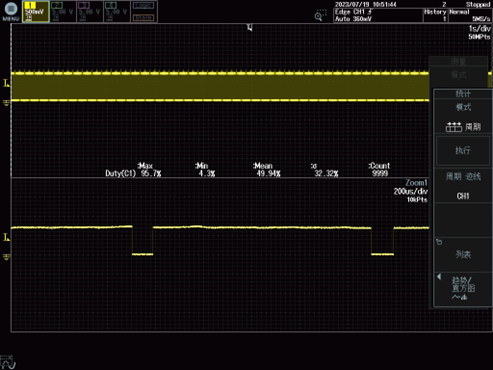

面对上述相同的测量需求，当我们选择使用DLM5000的“周期统计功能”时，我们就可以得到每个周期的占空比数据，其界面如下图所示。

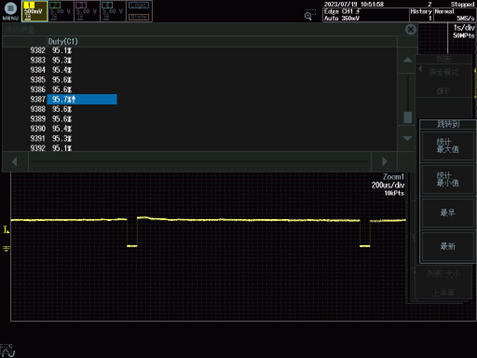

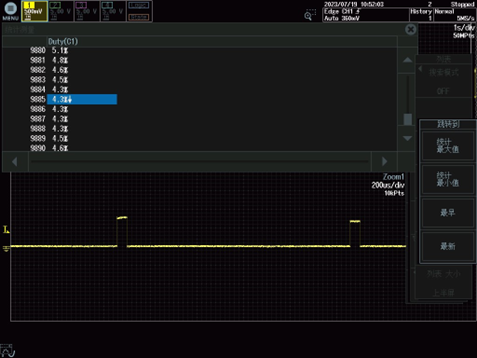

通过周期统计，我们可以看到测量期间内占空比的最大值、最小值以及平均值等参数，并还能在放大窗口快速定位到对应时刻的波形，快速确定角度变化的范围，且每个周期的占空比还可以通过列表显示并保存成可以打开的EXCEL表格，其界面如下图所示。

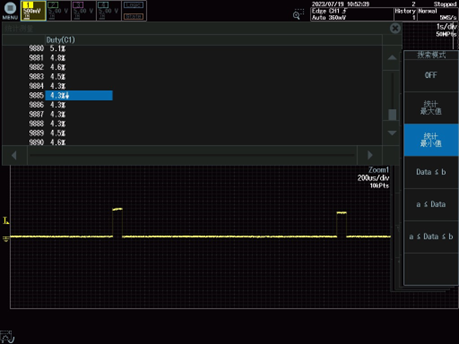

此外，我们还可以通过搜索模式，快速找到符合自己要求的数据和该数据对应的波形图。

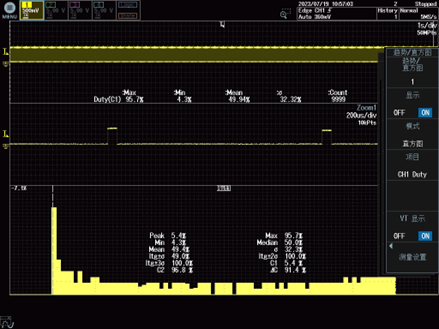

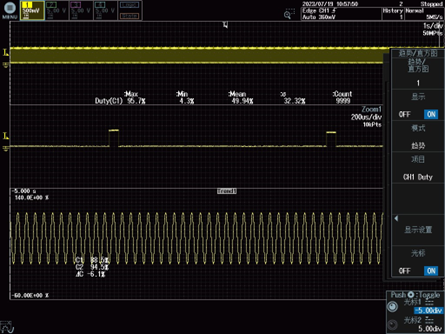

另外，由于占空比的变化就是角度的变化，我们还可以把统计出的数据转换成趋势图和直方图，更直观地分析角度的变化。
通过上述“自动测量功能”和“周期统计功能”的图示对比可知，在测试周期信号时，使用“周期统计功能”后，我们就可以获得比“自动测量功能”更加全面和详细的测量结果，也希望这个功能可以给测试工程师们带来便利和帮助。
今天主要介绍的是周期信号的统计，那么当我们想测量非周期信号时，还能否继续使用示波器的“周期统计功能”呢？在我们平时测试中，有没有遇到非周期信号，还希望可以按照周期进行分析的情况呢？如果有，我们下一次将会为您介绍横河示波器对于非周期信号的周期统计应用，敬请关注！
