基本信息

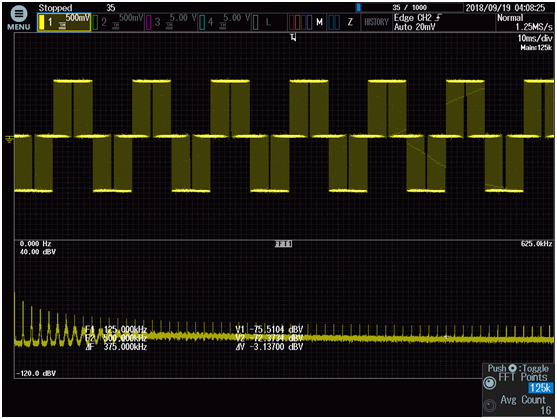

日本横河混合信号示波器DLM3000系列在传统机型基础上进行了升级，能有效分析滤波、旋转设备和其他现象。它可以同时执行2个FFT分析，除CH1-CH4上的实际波形之外，还能对运算波形执行FFT。
FFT功能操作步骤
以下是DLM3000横河示波器FFT功能的详细操作步骤，结合其硬件特性与用户需求整理：

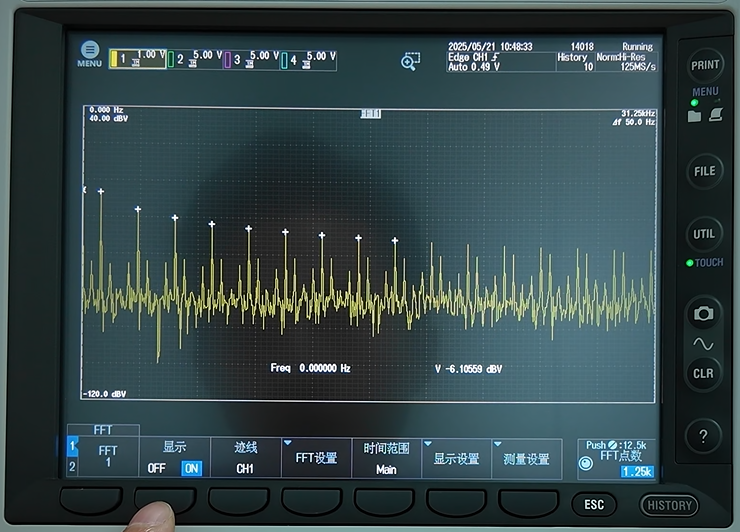

一、启用FFT功能
1.进入FFT菜单
通过前面板触摸屏或物理按键，进入数学运算（MATH）菜单，选择FFT功能。
支持同时启用两组独立的FFT分析。
2.选择信号源
可选CH1~CH4的模拟通道波形，或通过运算生成的波形（如滤波后的信号）作为输入。
二、关键参数设置

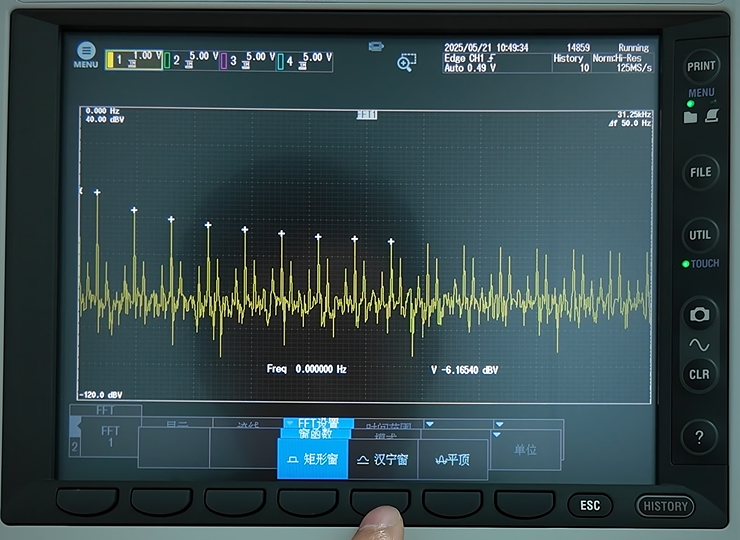

1.窗口类型选择
根据信号特性选择合适的窗口函数以减少频谱泄漏：
矩形窗口：适合瞬态信号，但频谱泄漏较大。
汉宁窗口：通用选择，平衡泄漏与分辨率。
平顶窗口：适合精确幅度测量，但频率分辨率较低。
2.频率范围设置
起始/终止频率：直接定义关注的频段（如设置550MHz-650MHz分析600MHz信号附近噪声）。
中心频率+扫宽：适合快速定位特定频点（如中心频率600MHz，扫宽100MHz）。
3.分辨率与记录长度
采样率：需满足奈奎斯特采样定理（≥2倍信号最高频率）。DLM3000支持最高5GS/s采样率。
记录长度：影响频率分辨率，记录越长分辨率越高（默认12.5M点，可选扩展至500M点）。
三、显示与优化

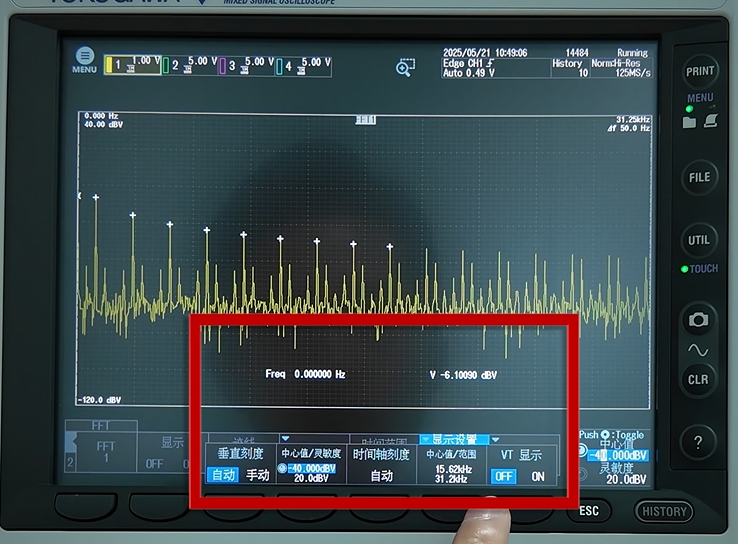

1.视图调整
通过触摸屏手势（捏合/拖动）或物理旋钮调整频谱图的垂直（dB/div）和水平（频率范围）缩放。
启用双缩放功能对比时域与频域细节。
2.噪声抑制
使用实时低通滤波器（14种可选）降低背景噪声，提升信噪比。
设置平均次数（1-256次）平滑随机噪声，提高测量稳定性。
四、分析与存储
1.峰值搜索与测量
启用峰值标记自动识别频谱中的主要频率成分，支持列表显示频率和幅度值。
使用光标手动测量特定频点的幅值或频率间隔。
2.数据存储与回放
保存FFT结果至内置SSD（可选60GB存储扩展），或通过USB/千兆以太网导出。
利用历史存储功能回溯100,000组波形，对比异常频谱事件。
注意事项
动态范围优化：DLM3000支持500μV/div至10V/div的垂直量程，小信号测量时建议使用低衰减比探头以减少噪声。
多任务分析：可同步进行时域参数测量（如谐波失真）与FFT分析，提升调试效率。
通过以上步骤，可高效利用DLM3000的FFT功能完成频谱分析、噪声定位、谐波测量等任务，结合其触摸屏交互与高存储深度，显著提升复杂信号分析的便捷性。
