WT5000功率分析仪，作为横河测试测量的明星产品，以其高精度和高分辨率赢得了工程师们的广泛赞誉。不仅如此，除了能直接在现场测试电压、电流、频率、相角、谐波等多种电力参数，它丰富的通信接口（USB、LAN、GPIB、RS-232等）更为远程监控和数据读取提供了极大的便利。接下来，就让我们一起探索如何与WT5000建立通信，并轻松读取所需数据吧！

建立通信连接

与WT5000建立通信的方式有以下几种：

使用Yokogawa提供的通信软件，如WTViewer或DLTerm等，即可实现WT5000的设置、控制、数据读取、显示和分析等功能；

使用Yokogawa提供的通信库，例如TMCTL，即可在自己的应用程序中向WT5000发送SCPI(Standard Commands for Programmable Instruments)指令，实现定制化需求；

使用WT5000的Web服务器功能，即可便捷观察相关界面并轻松控制仪器。

通信流程简介

PART 01

连接方式与通信线缆

想要使用通信库远程控制WT5000并读取测量数据，首先需根据实际需求选择合适的通信接口和线缆，将上位机与WT5000连接起来。

WT5000所支持的通信接口如图1所示。

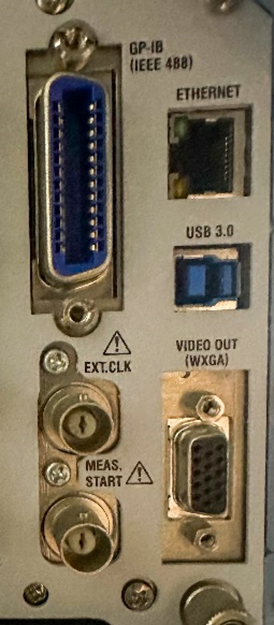

图 1 WT5000支持的通信接口示意图

PART 02

设置通信参数

确保上位机和WT5000的通信参数（如IP地址、子网掩码等）设置正确，以便二者能够顺利通信。例如当用户选择Ethernet接口及VXI-11通信协议作为通信方式时需设置WT5000的TCP/IP地址、子网掩码及网关等通信参数，并在上位机处进行对应设置。需要注意的是二者的网关需一致, 但IP地址不能相同。

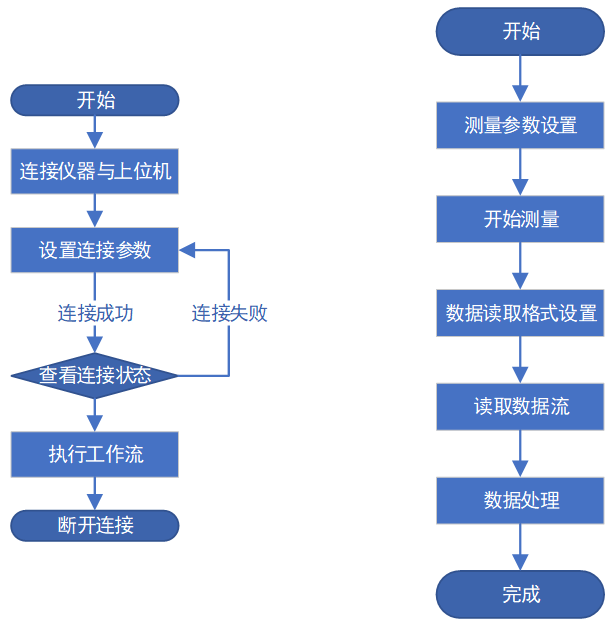

图 2 左图：连接仪器通信的一般流程

右图：读取数据的一般流程

PART 03

测试连接

为确保连接的可靠性，我们建议采用以下两种小技巧对连接状态进行测试：

通过发送’*IDN?’指令（该指令是一个通用的SCPI指令，用于查询设备的标识信息，如制造商、型号、序列号等）测试上位机是否成功与仪器建立起通信连接，若建立成功，则将收到有关仪器型号的相关信息，以WT5000为例其回复界面将如图3所示；

图 3 WT5000对IDN?问询指令的回复

您还可以将“*IDN?”换成其他指令以实现自定义工作流程，需要注意的是如果指令中包含”?”，则说明该指令是问询指令，仪器将会根据问询的内容做出一系列回复；若不包含”?”，则说明该指令是一串设置指令，无需读取仪器回复信息。

通过输入’ping <仪器的IP地址>’判断上位机是否与仪器建立起网络连接，若连接成功，则CMD将会收到来自仪器的回复，反之如连接失败CMD将会显示无法访问或者连接超时，其界面如4所示。

图 4 在命令符中使用ping命令测试连接

常规程序样例

接下来我们将以WT5000在Python3.12.0编程环境下基于TCP/IP的VXI-11协议的通信连接为例（其中所用的package为’python-vxi11’）为您详解相关操作步骤中的代码设置。

首先用户需对仪器及计算机的网络参数进行设置，使仪器与计算机的IP设置到同一个域内，其界面如图 5所示。完成设置后可通过ping命令测试连接，其界面如图 6所示。

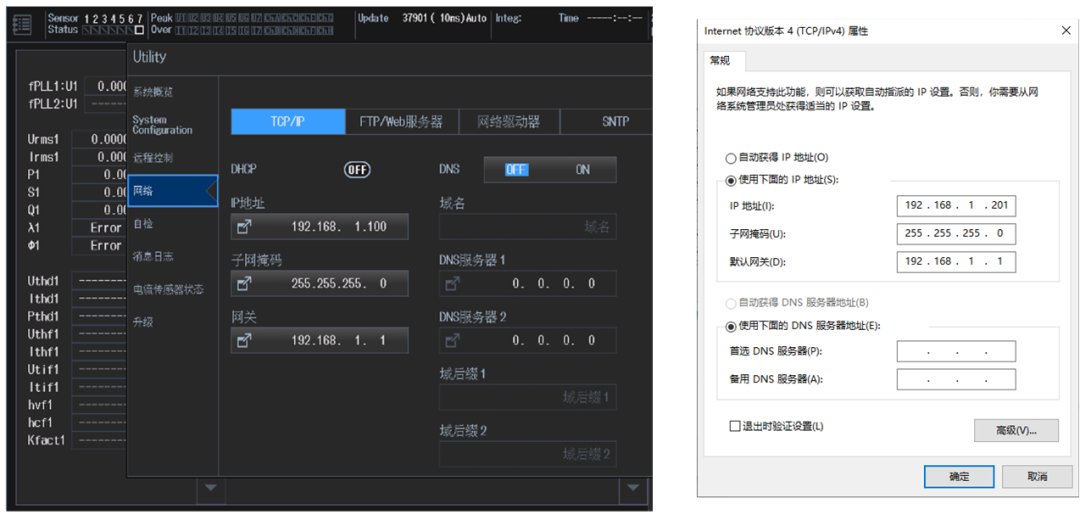

图 5 左图：设置WT5000的IP地址、子网掩码及网关。

右图：设置计算机的IP地址、子网掩码及网关。

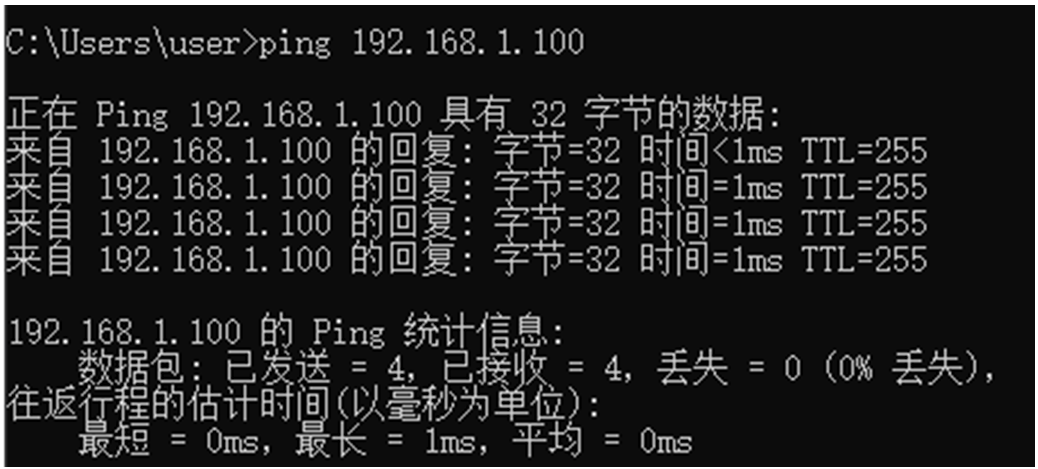

图 6 通过ping命令测试连接是否成功

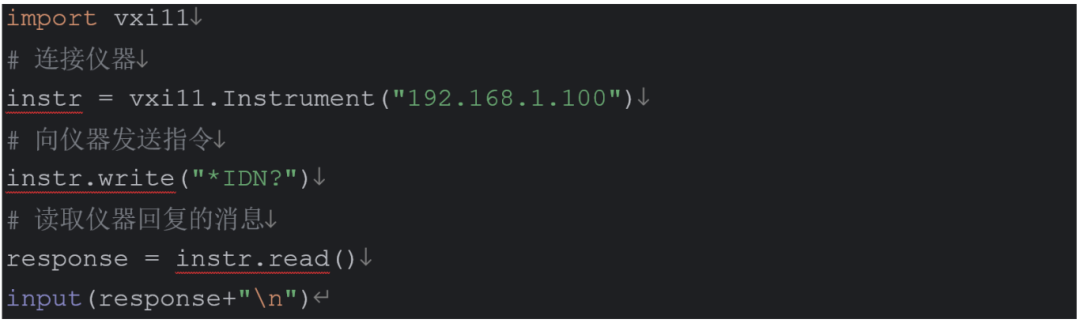

完成设置后用户即可通过编程的方式实现与仪器的交互。以基于VXI-11协议并引用’vxi11’库的通信为例，用户可先创建一个IP地址为 "192.168.1.100"的Instrument 对象，并向仪器发送“*IDN?”指令，读取仪器的回复消息并将其打印在命令行中。

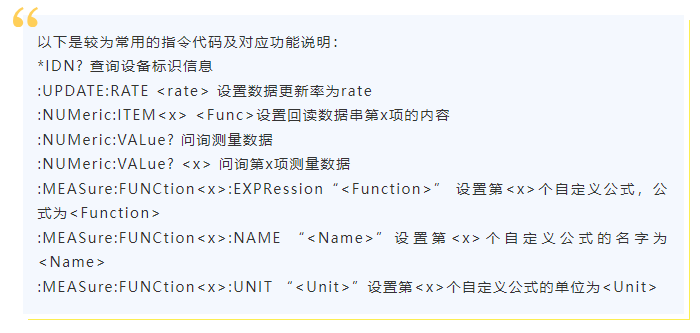

建立连接后用户还需对仪器进行数据更新率、回复消息格式、数据项等相关参数进行设置才可向仪器收发指令消息。需要注意的是由于仪器回复的消息通常都是流文件，因此无论是ASCII还是二进制流格式的数据都需进行读取处理以便工程师进行分析。

三相不平衡度测试的样例

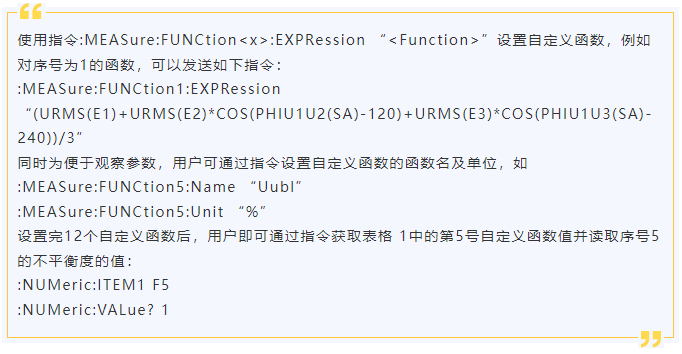

在实际应用中，我们经常需要测量三相不平衡度。通过编程，我们可以轻松实现这一需求，并免受因接线方式不同而无法直接读取不平衡度的困扰。WT5000提供了丰富的自定义函数，你可以参考图7这些不平衡度公式，根据实际需求设置并读取相关数据，为您探索绿色发展之路提供便捷高效的工具。

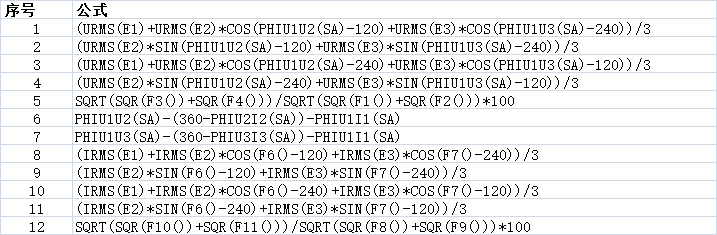

图7：WT5000三相不平衡度所用自定义函数表

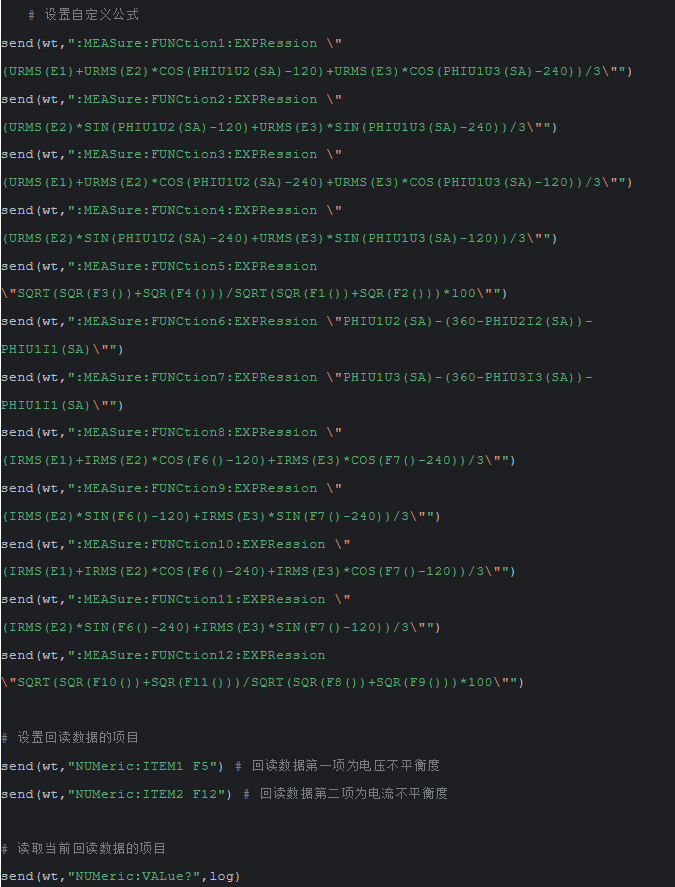

完整Demo如下：
