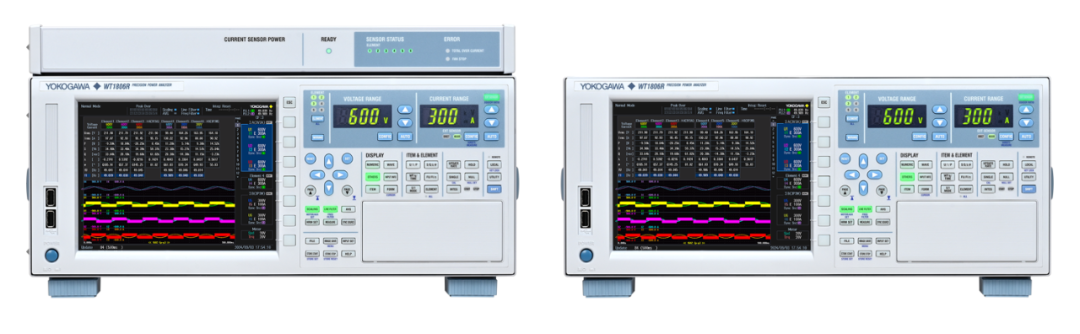

WT1800R高精度功率分析仪作为WT1800E的增强型号，为电动汽车、光伏新能源以及家用电器等使用电力电子设备的行业带来全新测量解决方案。

继承WT1800E优秀指标

01血脉相承

兼容WT1800E指令系统，老用户无缝切换。

WT1800R的外观尺寸和WT1800E相同，其所内置的WT1800E命令兼容模式更是能让WT1800E的老用户便捷平滑地过渡到WT1800R。

02性能复刻

功率DC/基本精度：±0.1%

电压、电流频率带宽：5MHz

采样速度：约2MS/s (16-bit)

最大6输入单元

最大500次谐波测量、双谐波同时测量

WT1800R提升优势

01存储升级

内置1GB安全存储，U盘丢失成历史！

WT1800R紧跟市场对产品功能的需求变化，取消了内置打印机选件并将GP-IB通信接口由标配转为选件。

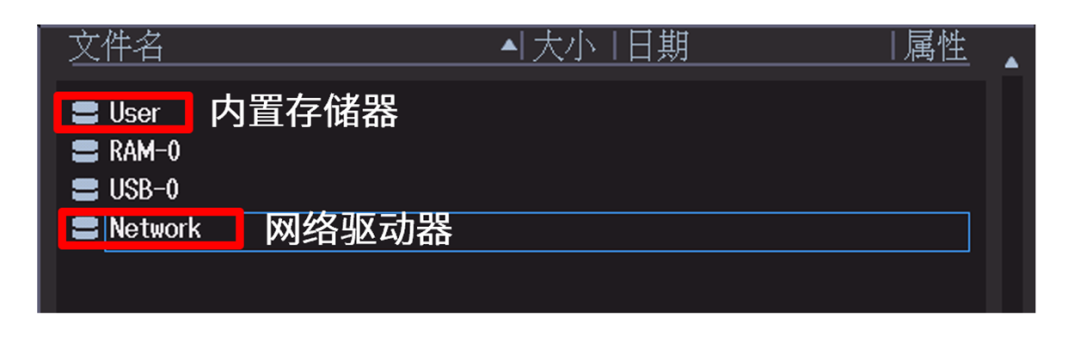

为减少用户因U盘损坏或丢失而造成的数据风险，WT1800R的主机新增了1GB的内置存储器，如此一来用户即可在独立使用主机测量时免去使用U盘进行数据存储的风险，也便于其把主机设置文件保存在内置存储器中随时调用。

02增强自定义公式

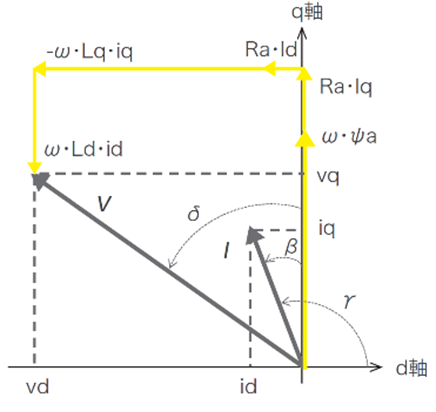

WT1800R还在WT1800E的基础上增强了运算能力，工程师们不仅可以通过用户自定义功能完成对电机dq轴的相关参数（如Id, Iq, Ld, Lq等）运算，还能获取三相不平衡度的计算参数。

03操作便捷化

WT5000同款界面，一次性设定所有参数，测试设置更便捷！

WT1800R的显示界面风格变化较大，不仅采用了WT5000的黑色背景风格，还对菜单和窗口进行了更为人性化设计，例如，与WT5000类似，WT1800R增加了所有单元基本设置界面，便于用户在一个界面下对接线方式、量程、变比、滤波器、同步源等进行设置，免去了在菜单间跳转设置的困扰。

工程师实测体验，这些细节太懂你

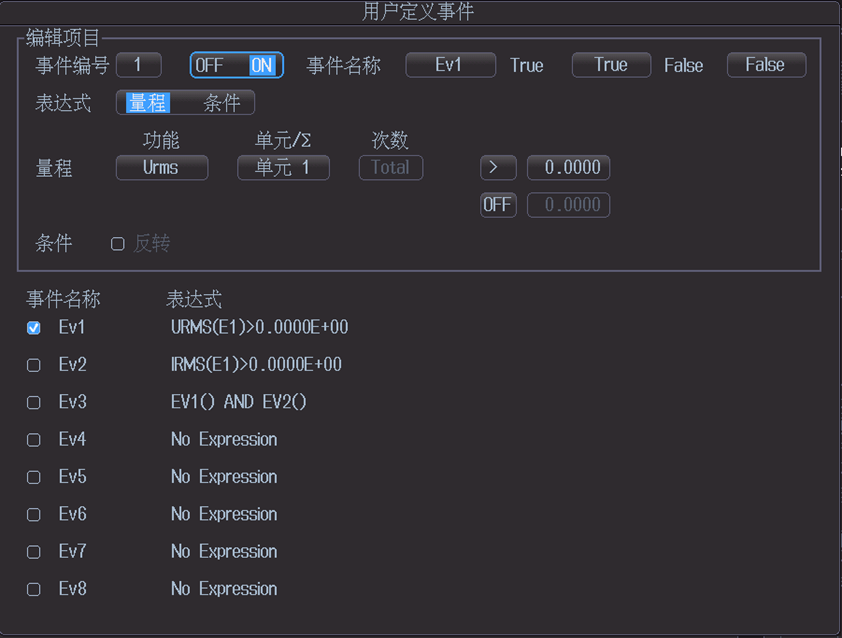

可通过事件触发对测试设备进行数据保存，例如用户可指定保存开始时间，比如从电机启动时开始保存。

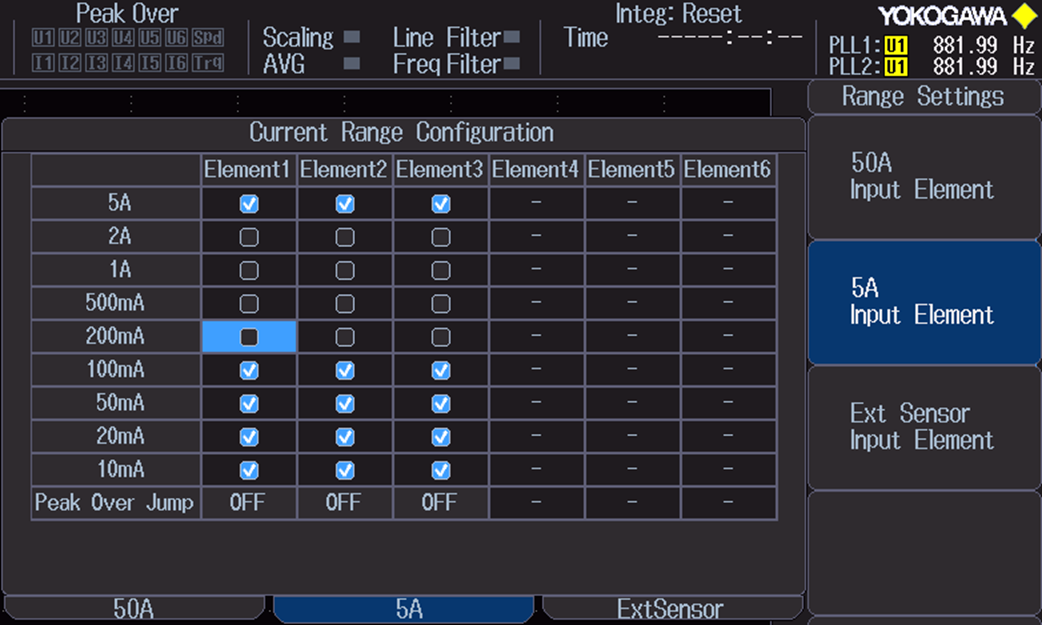

可使用量程配置功能选择特定的电压和电流量程。由于设备只使用选择的量程(有效量程)，因此上下切换量程的速度大大加快。

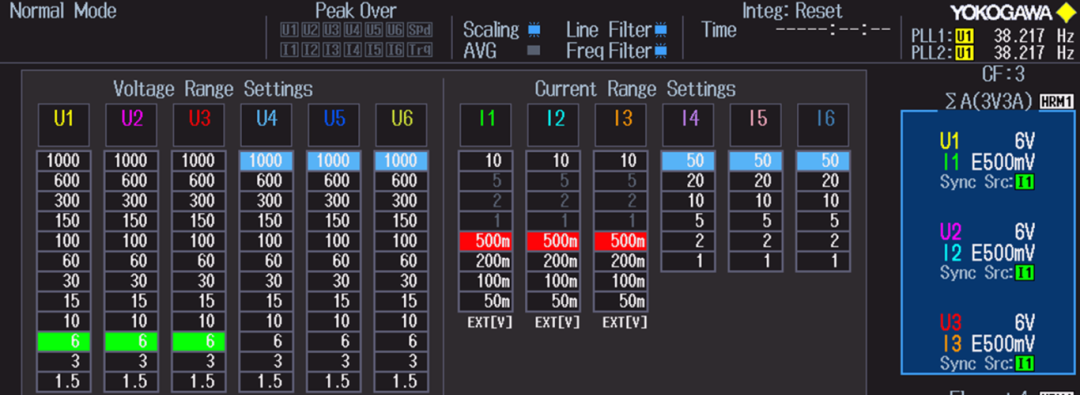

可以通过颜色判断量程是否合适。

更多功能

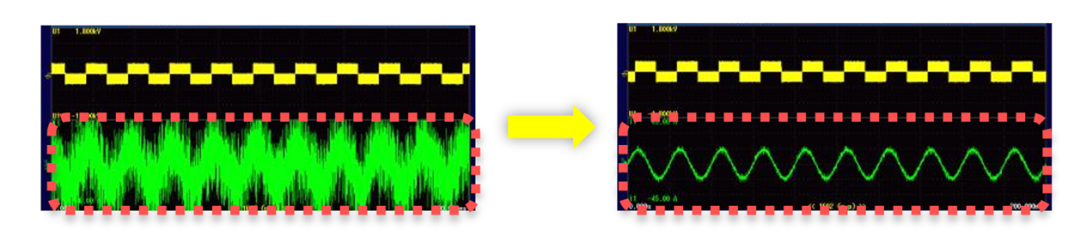

01PD2电源选件加持，复杂环境测量更加稳定!

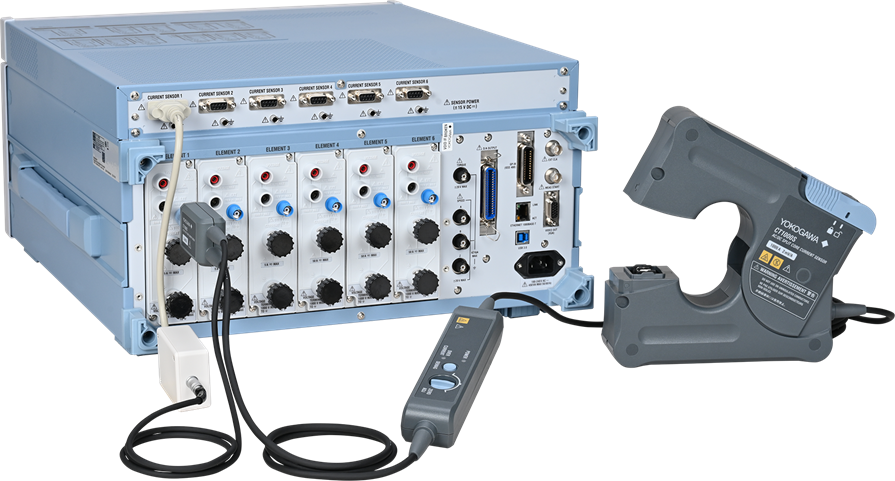

通过使用电流传感器电源选件（/PD2），可以有效提高使用电流传感器测量时的抗干扰性，此外/PD2电源选件还可以给横河开合式电流传感器CT1000S供电，以帮助用户获得高精度高抗干扰性的电流测量结果。

02电机评价功能

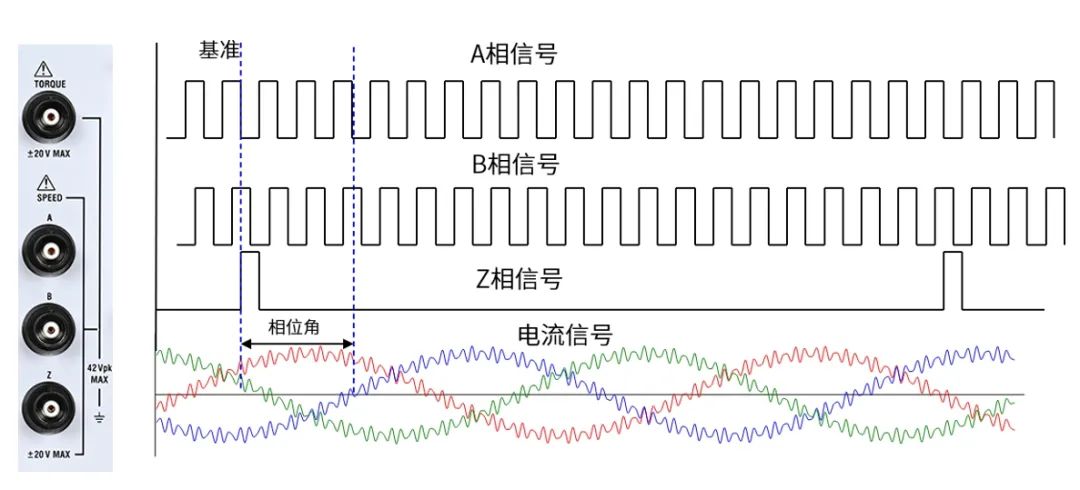

当用户使用WT1800R测量转速和扭矩信号时，设备不仅支持输入脉冲或模拟信号，允许A相、B相和Z相输入，也将检测旋转方向和测量电角度成为可能。（选件功能）

03自定义显示画面

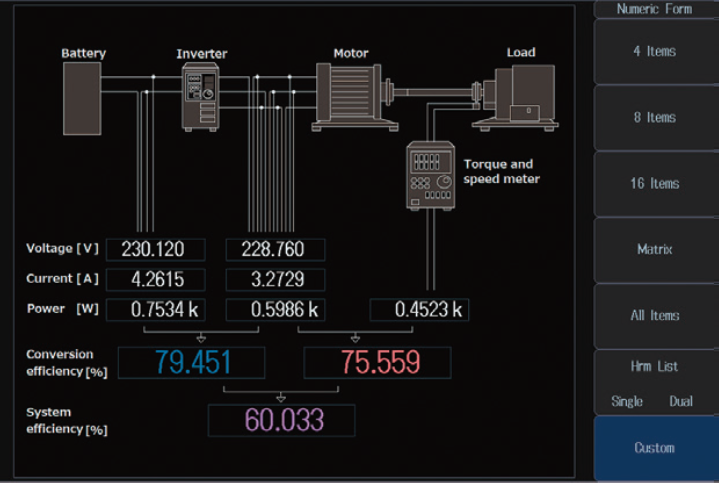

用户还可自行设计创建用户自定义画面，使测量结果显示更加直观。

04强大积分功能

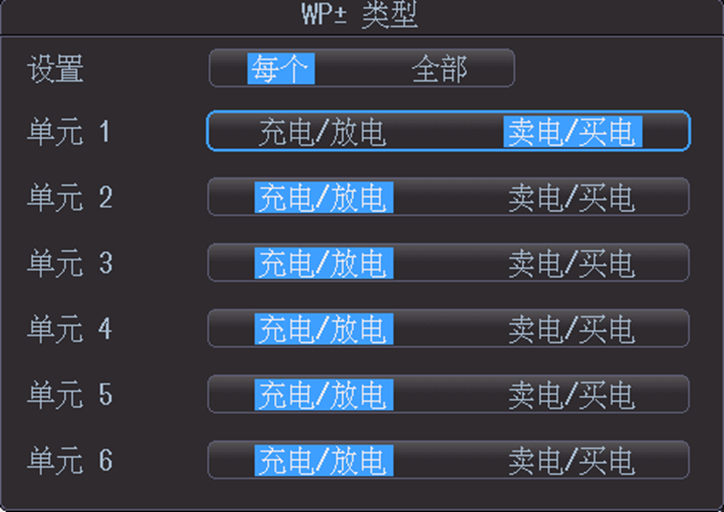

既可以按单元分别选择充放电模式或买卖电模式，也可以按单元分别选择电流积分模式(rms/mean/dc/r-mean/ac)。

积分独立控制，可以按单元分别设置积分开始或积分结束。

积分时可以执行自动校准，以减少长时间运行带来的温漂影响。

05光伏MPPT峰值追踪

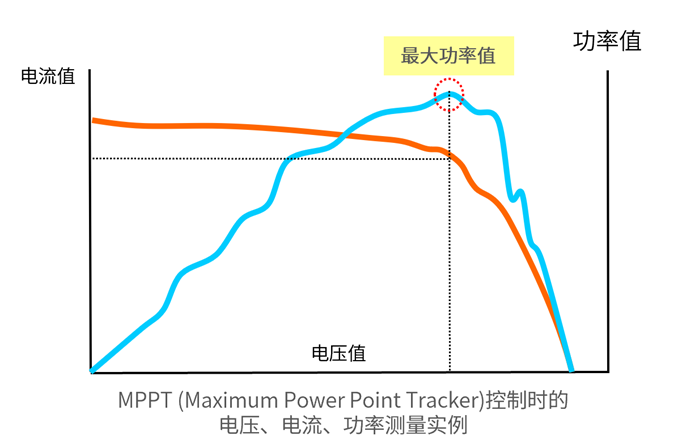

在光伏发电中，执行MPPT控制可有效利用光伏电池所产生的电压，获取最大化功率。在实操过程中WT1800R不仅能够测量电压、电流和功率，而且还能测量电压、电流和功率峰值(分别测量正极(+)和负极(-)) 以及最大功率峰值。

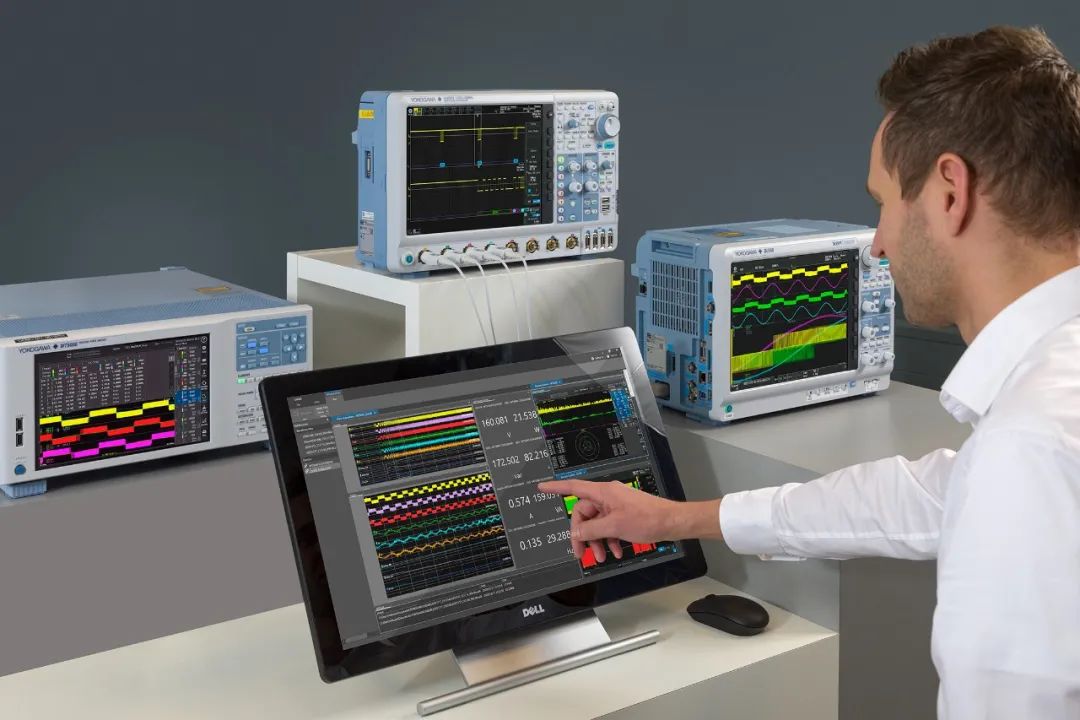

IS8000平台同步测量波形

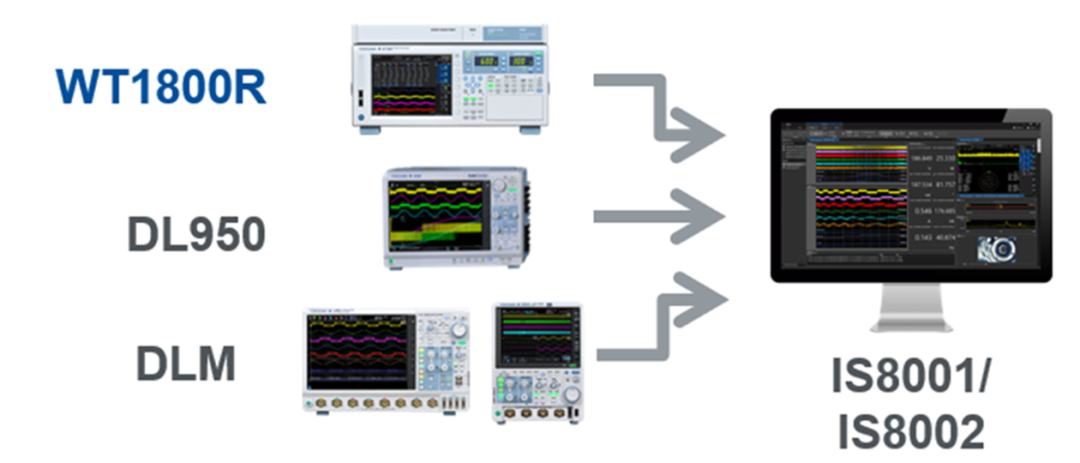

横河IS8000集成软件平台也可支持WT1800R在线测量，使其可以和DL950等波形设备同步测量，实现功率参数和波形数据同轴显示，便于工程师分析数据异常的原因。

文末福利

留言“WT1800R+您的行业”，即可获取：WT1800R技术白皮书
