每种接线方式说明

适用场景（比如三相四线适合不平衡负载）

接线步骤（哪根线接哪个端子）

注意事项（比如极性不能接反）

测量原理（比如两表法如何计算总功率）

横河功率分析仪支持多种测量模式，需根据被测设备特性选择适当的接线方式

单相两线制(1P2W)：适用于单相负载测量，接线简单，仅需1个功率单元

三相三线制(3P3W)：常用于三相电机测量，采用两表法接线，需2个功率单元

三相四线制(3P4W)：适用于三相不平衡负载，需3个功率单元完整测量

一、单相系统接线方法

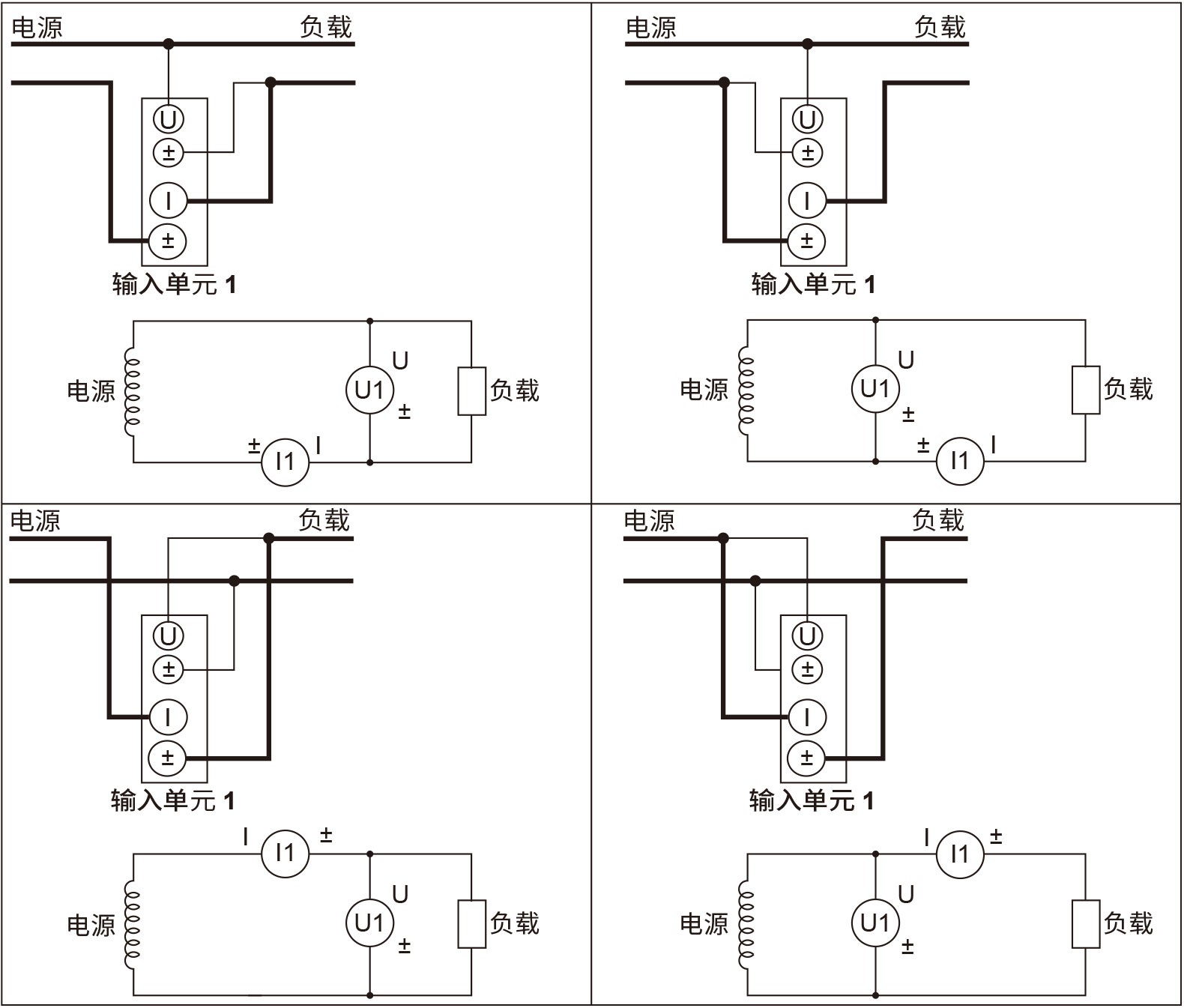

1. 单相两线制

– 适用场景：普通家用电器、小型设备。

– 接线方式

• 电压通道：连接火线（L）与零线（N）。

• 电流通道：钳形互感器夹住火线（或串联接入火线回路）。

– 注意事项：确保电压极性正确（L接红色端子，N接黑色端子）。

2. 单相三线制（分相供电系统）

– 适用场景：需同时测量线电压和相电压的场合（如美式分相配电）。

– 接线方式

• 电压通道1：接L1与中性线（N）。

• 电压通道2：接L2与中性线（N）。

• 电流通道：分别串联接入L1、L2线路。

– 原理：通过两路电压输入计算线电压（L1-L2）及相电压。

二、三相系统接线方法

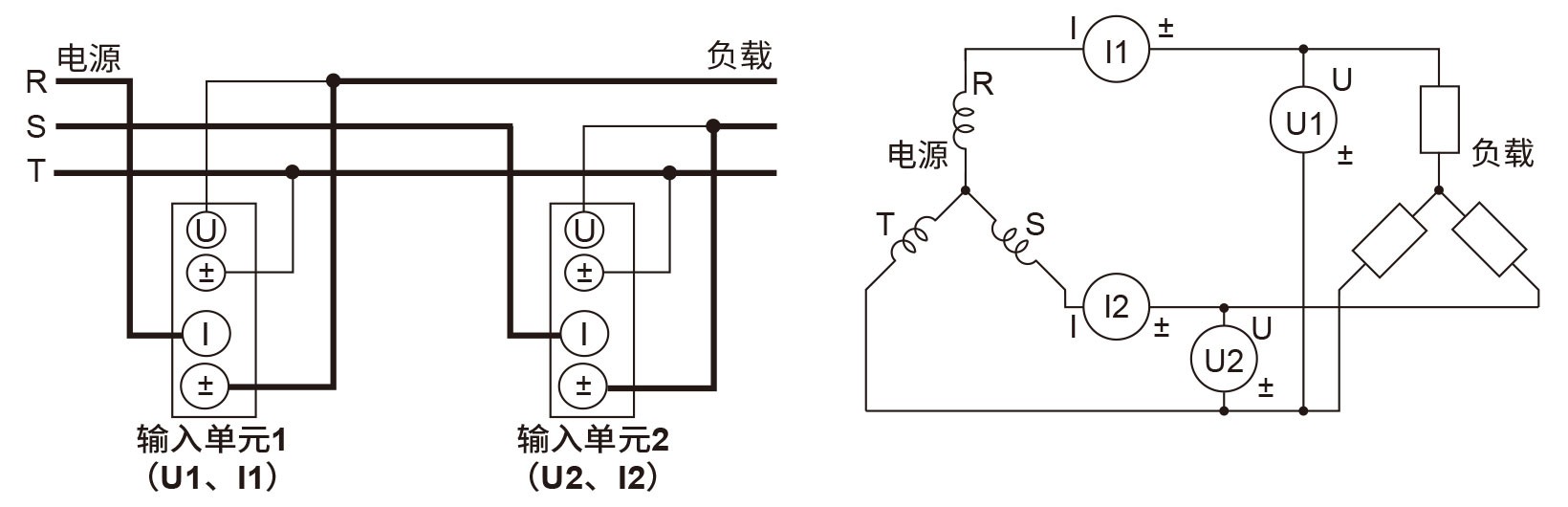

1. 三相三线制（3P3W/Δ接法）

– 适用场景：工业电机、无中性线设备。

– 接线方式（两表法）

• 电压通道：U1接L1-L2，U2接L2-L3（或L3-L1）。

• 电流通道：I1接入L1线路，I2接入L3线路（注：L2不接线）。

– 原理：总功率 ( P = U_{12} I_1 + U_{32} I_3 )（矢量修正消除中性点影响）。

– 横河操作：仪器自动识别两表法模式，无需手动补相。

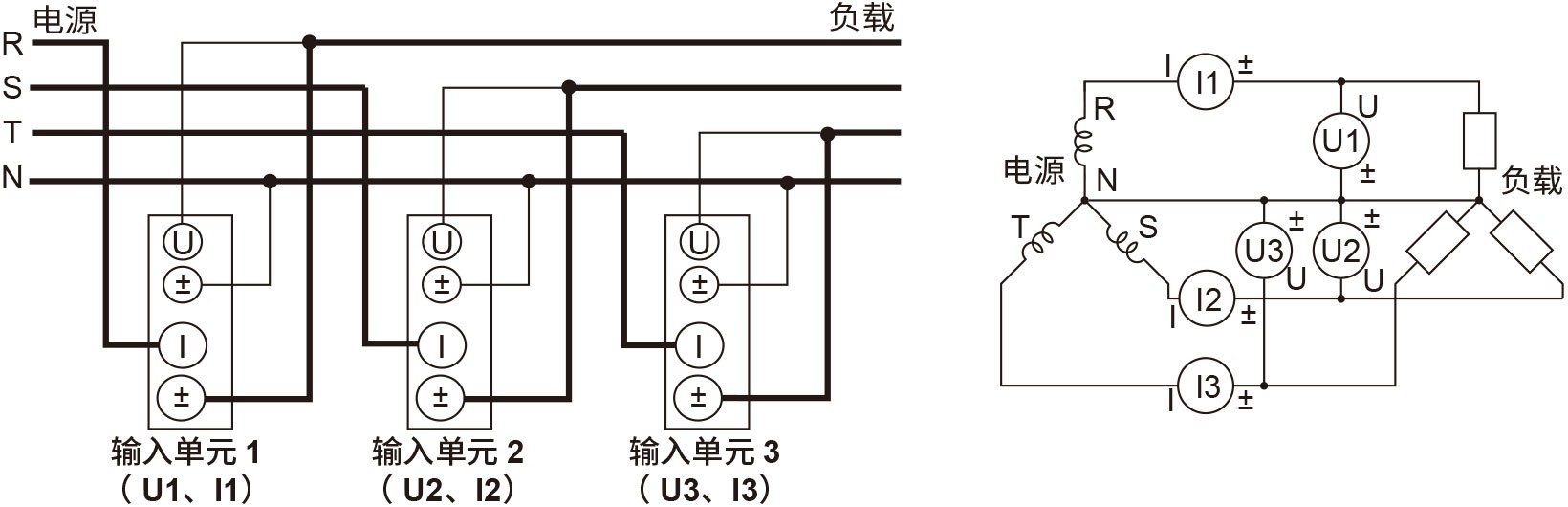

2. 三相四线制（3P4W/Y接法）

– 适用场景：带中性线的不平衡负载（如数据中心、港口供电系统）。

– 接线方式

• 电压通道：U1接L1-N，U2接L2-N，U3接L3-N。

• 电流通道：I1、I2、I3分别串联接入L1、L2、L3线路。

– 原理：总功率 ( P = U_1 I_1 + U_2 I_2 + U_3 I_3 )（瞬时功率法）。

– 优势：直接测量各相参数，适用于谐波分析。

三、特殊模式：3V3A接线法

– 适用场景：三相三线制系统需完整矢量分析时（如相位校准）。

– 接线方式

• 电压通道：U1接L1-L2，U2接L2-L3，U3接L3-L1（测量全部线电压）。

• 电流通道：I1、I2、I3接入三相线路。

– 作用：补全相序关系，生成矢量图分析相位平衡度。

四、关键注意事项

安全规范：

– 断电接线，先接电压线后接电流线，接地端子必须可靠连接。

极性要求：

– 电压/电流输入端的正负极需严格对应，反接会导致负功率误差。

量程选择：

– 根据预估电流值选择互感器或分流器，避免过载损坏仪器。
