热电偶测温时的干扰问题

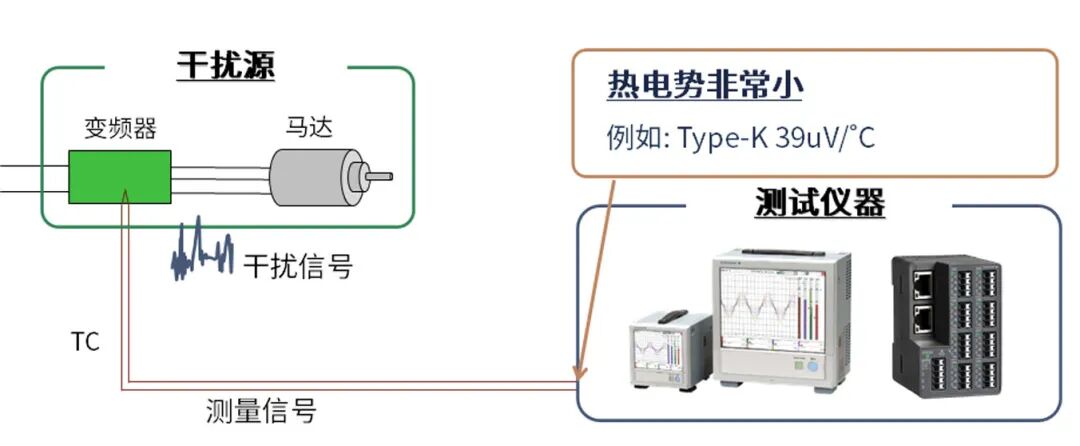

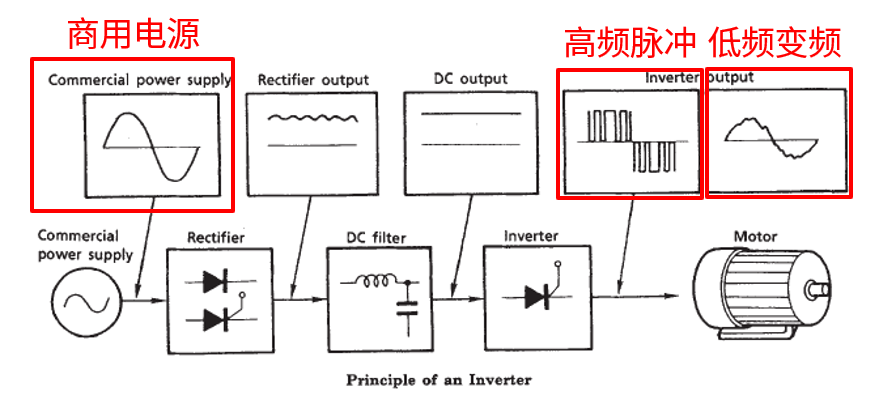

热电偶本身产生的热电势信号非常微小，很容易受干扰信号的影响。而随着变频器的普及，测试环境变得越来越恶劣。热电偶测温时的干扰源主要来自于工频电源(50Hz/60Hz；220V/380V)和变频器(数10Hz – 数100Hz，10kHz)

测温仪器的特定功能

除此之外，测试仪器还要有特定的功能模块来有效针对干扰问题。

1. 输入输出绝缘

横河的数据采集仪器，在测试电路与记录仪内部电路之间，通过光电耦合绝缘

可以大幅度减低从传感器来的共模干扰。

即使不慎在传感器上加了高压，也不至破坏记录仪, 或对操作人员造成伤害。

2. 积分型A/D

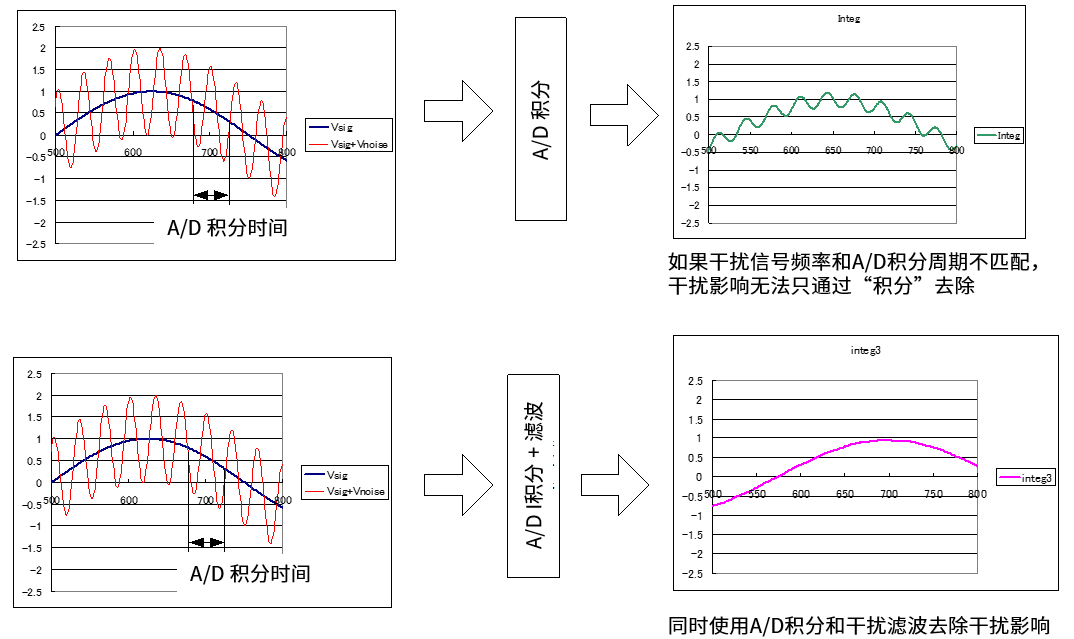

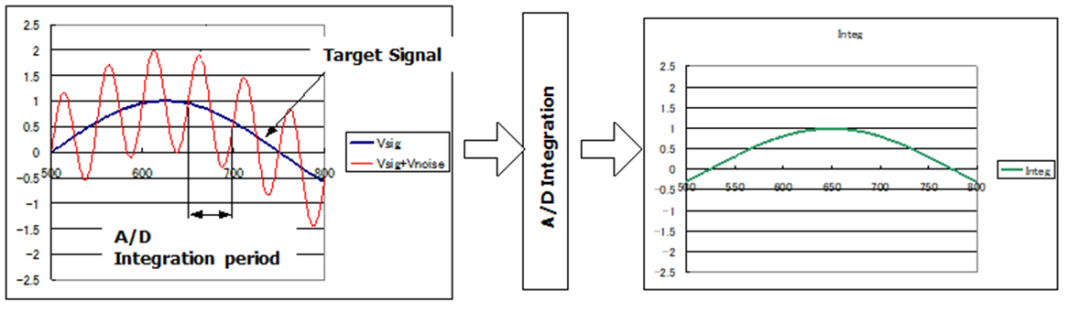

在对模拟量进行A/D转换时，先对模拟信号进行积分运算，如下图所示：

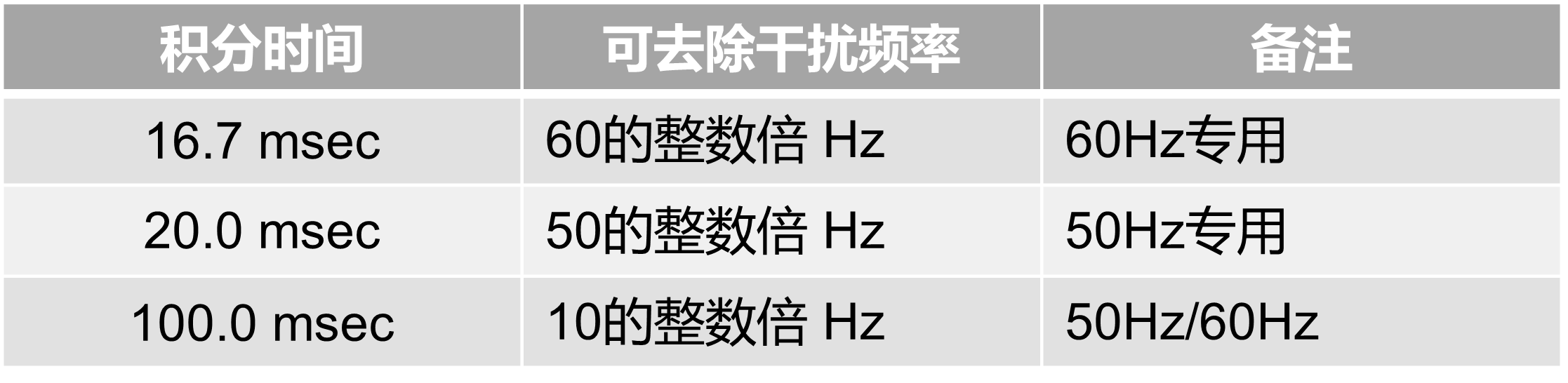

针对不同工频干扰频率，设定合适测量周期：

3. 滤波

一阶滞后滤波 (可以调整截止频率)：

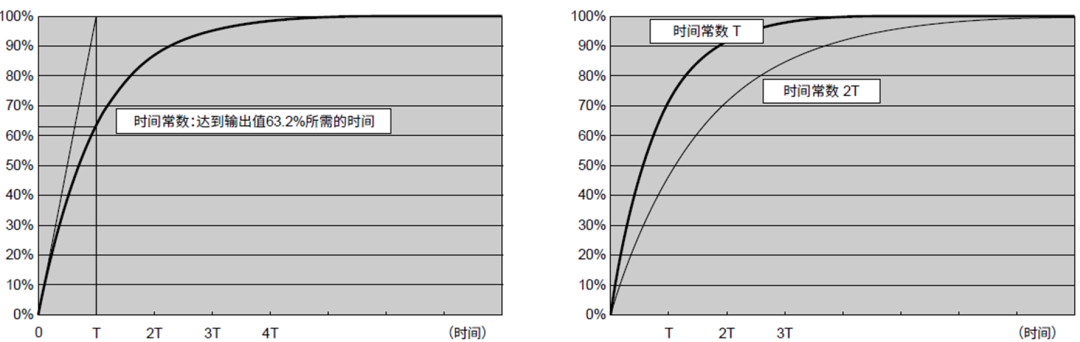

时间常数对测试结果存在滞后性：

4. 独立A/D模拟输入

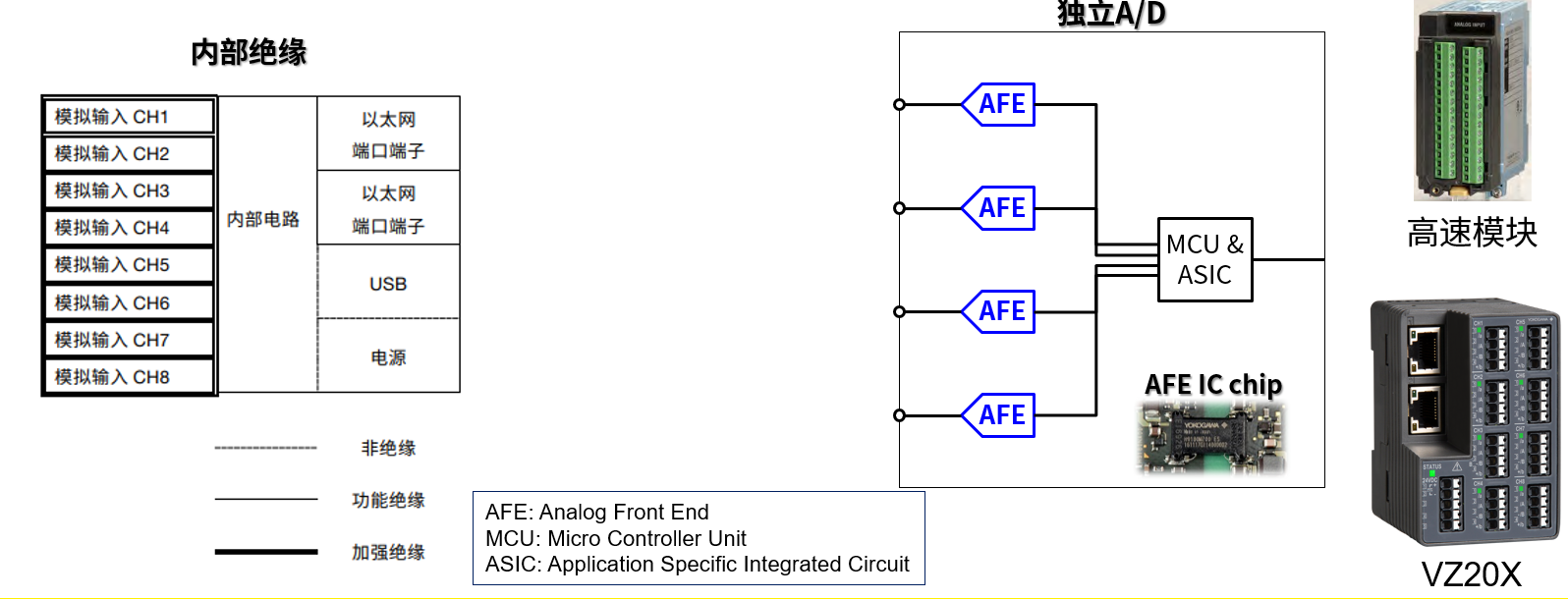

这种功能，以加强型绝缘保证通道间隔离及内部电路安全，而各通道独立A/D可去除由于通道间切换环节造成的影响。

5. 专业的高抗干扰模块-电磁继电器模块

该模块的通道数通常在10ch/ 1sec以上，比现有的AI 模块具备更好的噪声抑制，

建议2年(@2 sec/ 连续工作)为一个更换周期。

实测模拟最强干扰下的温度测试

从实测图中可见，电磁继电器模块和高速模块都非常适用于强干扰场合测温，其中电磁继电器模块抗干扰特性更优。

除了以上记录仪抗干扰特性以外，还可通过外部手段隔绝干扰。

1：用热电偶前端绝缘的方式，增大耦合阻抗Z3对抑制干扰至关重要。

2：通过接地的方式，信号源和测量仪器的等电位化。

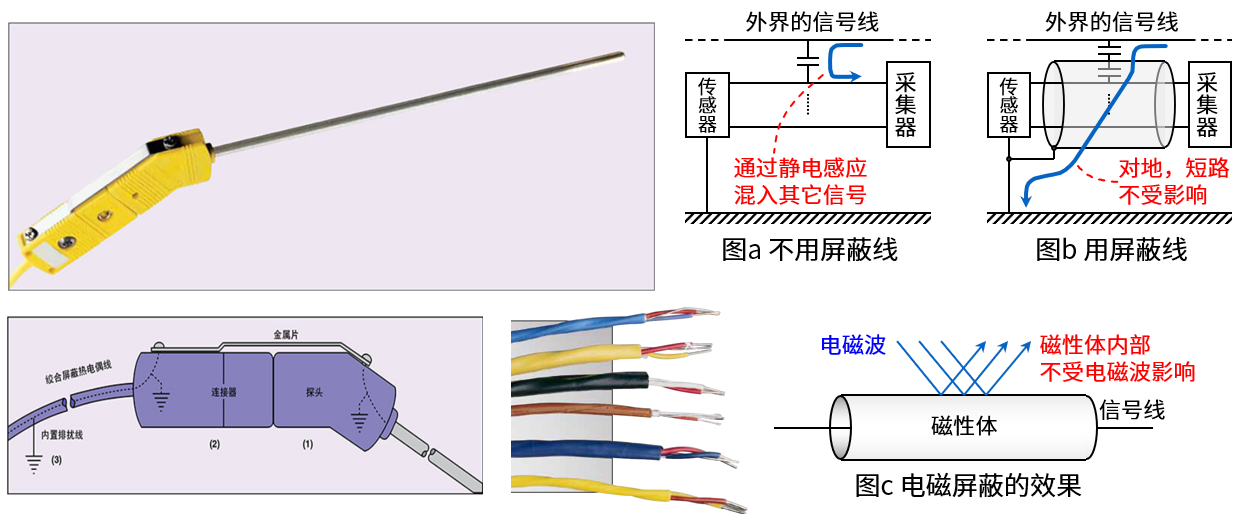

3：通过屏蔽的方式，测试导线使用双绞屏蔽线，并与测试线一同接地排除加在测试导线上的静电耦合干扰；电磁波较强的地方（输电线和高频设备附近), 应加设电磁屏蔽，排除加在测试线上的电磁感应干扰。

综上，干扰问题往往很难一下拿出明确解决方案，要根据干扰的种类对症下药，因此分析干扰的成因和进行多种经验性尝试都是很重要的。
