应用背景

随着光伏逆变器、UPS技术的不断发展和市场的不断扩大，对逆变器效率的要求也越来越被制造商所重视，三电平的拓扑结构便应运而生。与传统两电平结构相比，三电平逆变器具有功率器件电压应力及损耗低、输出波形质量好、效率高等优势，是现在光伏逆变器技术发展的新方向。

三电平逆变电路的工作原理

三电平结构每个桥臂由4个IGBT和6个二极管构成，以下图典型的拓扑结构，分析A相逆变桥臂的中点电位变化为例，来简述三电平逆变电路的工作原理。

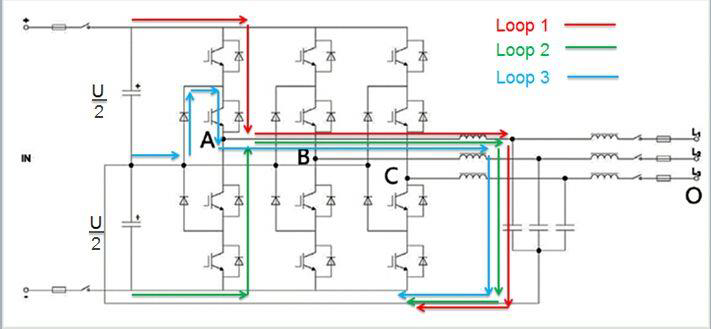

三电平电路典型的拓扑结构

❖ 当A相桥臂上桥臂的两个IGBT导通，则A点电位与正母线电位相同，为U，每个IGBT承受的应力平台电压为U/2。

❖ 当A相桥臂下桥臂的两个IGBT导通，则A点电位与负母线电位相同，为-U，每个IGBT承受的应力平台电压为U/2。

❖ 当A相桥臂上桥臂第二个IGBT及旁路钳位二极管导通时，A相逆变桥处于续流状态，A点电位与母线中点电位相同为0。

三电平结构比两电平结构多了一个电平，可以更好的逼近正弦输出电压。

三电平逆变器测试解决方案

三电平逆变器诞生以来，其PWM控制技术和逆变器自身状态控制就一直是其研究的重点内容。研究人员需要高压、大功率高性能的功率测试设备帮助他们完成新品的测试。

某光伏逆变器用户采用如下方案：

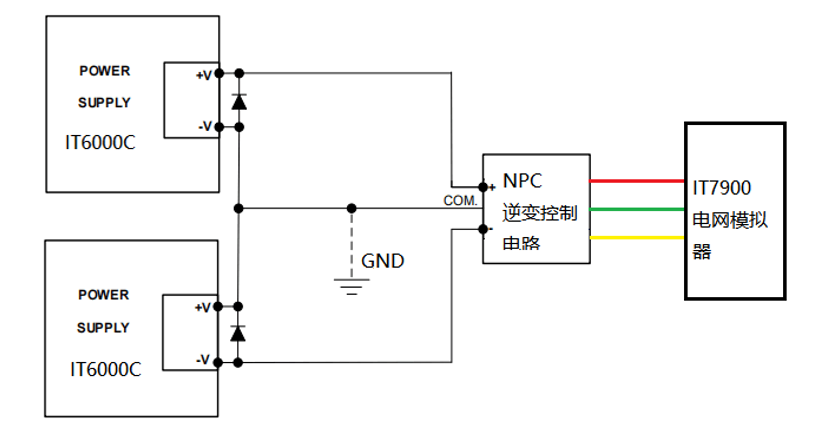

2台 IT6018C-800-75串联输出，公共点Com接地模拟1/2Vo、0、-1/2Vo三电平输入，其输出端接IT7930-350-60作为电网模拟器模拟电网环境。

ITECH三电平光伏逆变器测试解决方案

光伏逆变器市场朝着高电压、大功率方向不断发展，IT6000系列电源产品电压高达2250V，模块化设计最大功率可达1152kW，并机性能不下降。可灵活适配高校科研院所、研发实验室的不同规格产品测试需求。良好的对地耐压性能保证高压工作状态下的安全性。

IT6000C双向电源还可搭配SAS1000太阳能电池矩阵仿真软件，实现光伏板在变化环境条件下的输出动态模拟，完成EN50530/SANDIA等法规测试。

在此应用中，两台电源需串联同步使用，用户还可通过IT6000C双向电源内置的数字I/O接口，对两台设备工作状态进行控制。

IT6000C数字I/O接口可设置高、低电平输入或输出的逻辑控制，通用I/O功能包括控制设备ON/OFF状态，显示设备ON/OFF状态，提示/清除保护状态，触发功能双向控制等。也支持通过不同引脚的接线实现多种特殊需求的定制。例如可将某个引脚与外部仪器连接，并且为外部仪器设置一个固定的脉冲或电平信号，一旦外部仪器发生故障则输出该脉冲或电平信号，本仪器识别到该信号后控制电源关闭输出，提高测试安全性。
