通信网络的运营和维护，离不开长年累月的外出勘察，工程师用光时域反射仪OTDR在现场获取的数据，需要用电脑进行分析和处理，并形成最终报告。AQ7933软件是覆盖横河OTDR全系列产品的计算机端操作软件，可以实现曲线仿真分析和文件报告存档，界面美观大方，使用方便，这篇文章中，将向大家介绍光时域反射仪AQ7933软件的使用方法。

软件基础

01认识菜单栏和工具栏

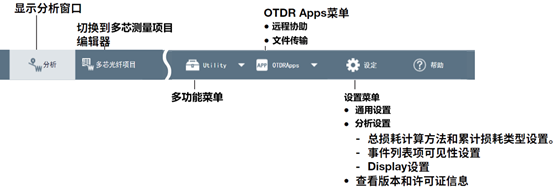

首先我们来认识一下软件的界面，软件的最上面一行为菜单栏，在这里我们可以进行各种功能模块的切换和菜单功能的选择。

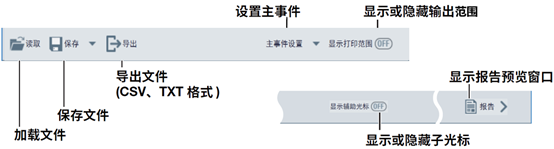

在菜单栏的下面是工具栏，文件的打开和保存，曲线报告的生成都是在工具栏中实现。

如果我们需要对界面的显示进行调整，则可以通过“多波形显示 ”、“ 显示或隐藏子光标 ”等按键进行设置。

当我们打开软件能看到如下图所示的软件界面，我们可以在界面的栅格区域看到曲线，同时事件分析结果也会显示在下方的事件表中。

02曲线信息

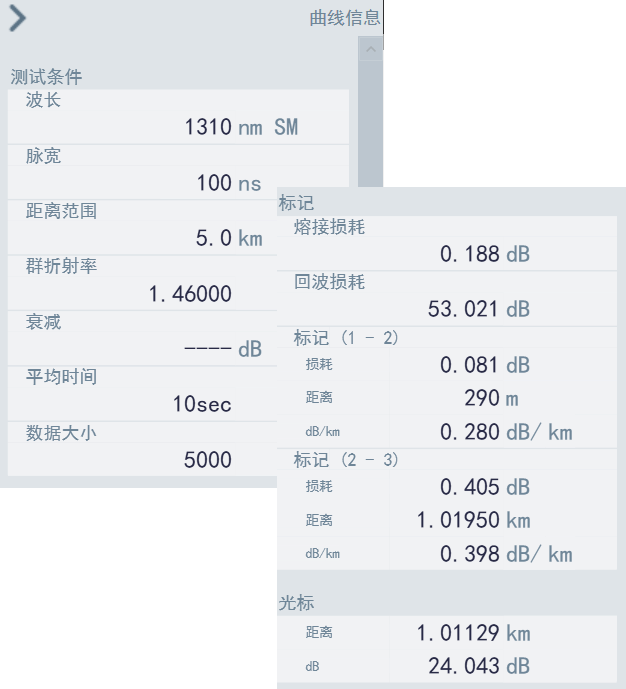

界面右侧的“曲线信息 ”部分，能显示当前曲线基本信息，包含测试条件。

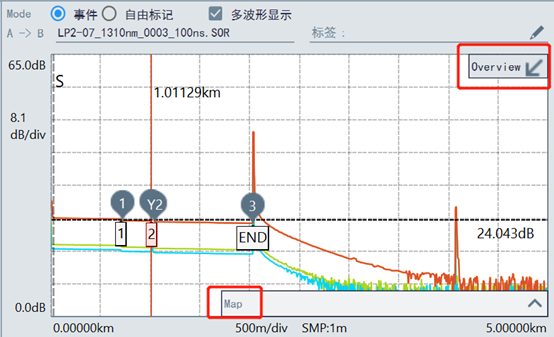

在曲线部分，我们看到界面上有“Overview”和“Map”两个按键，来看看它们的功能：

点击“Overview”，可以打开概览视图，以缩略图的形式查看曲线的总体情况。

而“Map”键则可以打开 SmartMapper，图形化显示功能。在这个功能下，我们可以通过图形的形式来查看所有的事件，对操作人员更加友好。

标记分析方法介绍

标记分析方法介绍——2点法、4点法、6点法

我们提到了标记分析法，那么如何来设置标记？业内常说的2点法、4点法、6点法又是什么意思呢？

相信通过下图的示例，大家能够非常简单地理解：

如上图所示，我们在进行标记分析时，根据图中方法设置标记点位置就可以简单方便的执行了。
