IEC61000-3-2规范

IEC61000-3-2标准规范适用于接入到公共低压供电系统中，每相输入电流低于或等于16A的电器和电子设备，供电系统的频率为50Hz/60Hz，供电电压为220/380V, 230/440V和240/415Vac。

在IEC61000-3-2的规范里面，照明设备（包括调光装置）属于C类设备。对于C类设备，在执行这个规范的时候，额定功率大于25W，或者小于25W的照明设备，谐波限值是不同的。

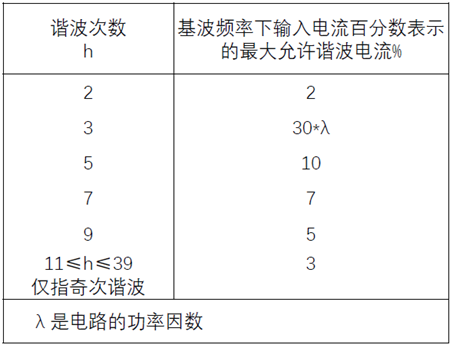

额定功率大于25W的限值和A类设备一样，谐波电流限值如下：

这个规范的限值不适用于额定功率小于5W的照明设备，对于额定功率大于等于5W，小于25W的照明设备，需要符合以下三个条件之一。

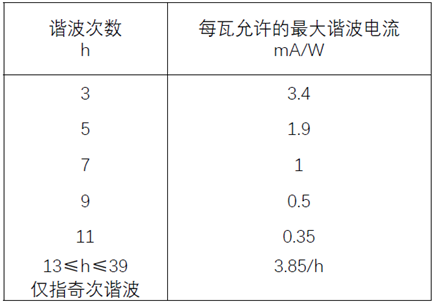

01谐波电流不超过下表中功率相对限值。

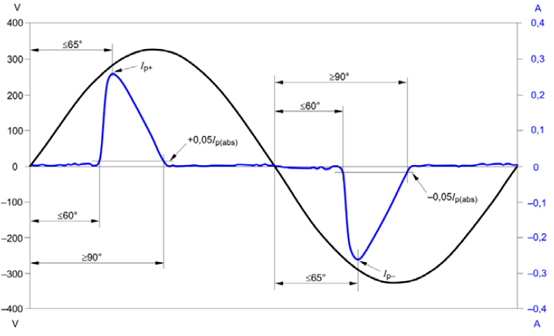

02电流第3次谐波不超过86%，5次谐波不超61%，电流波形满足下图要求。(以电压的过零点作为0°，第一个电流阀值的5%的点的角度≤60°，电流峰值的点的角度≤65°，第二个电流阀值5%的点的角度≤90°)

03电流的THD不超过70%，2次谐波不超5%，3次不超35%，5次不超25%、7次不超30%，9次不超20%，11次不超20%。

横河解决方案

以上就是IEC61000-3-2对于照明设备的谐波电流的限值，如果照明行业需要做合规测试，并且需要按照要求出具报告，横河的集成软件平台IS8000搭配功率分析仪WT5000，可以实现IEC谐波和IEC闪变的合规测试。

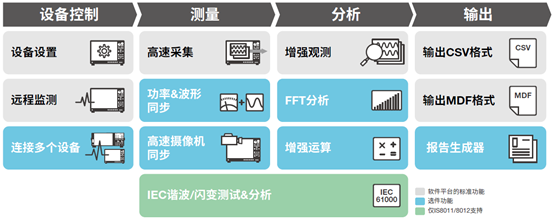

下图是IS8000的主要功能说明：

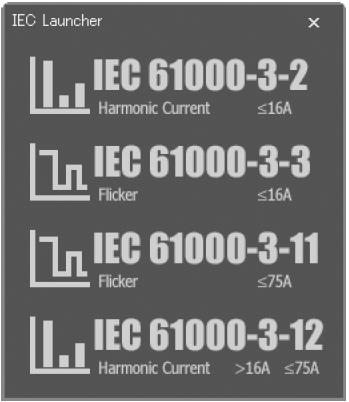

下图是IS8000进行测试前进行IEC标准选择的界面：

我们在选择了对应的测试规范以后，就可以在软件设置界面里根据被测产品的实际情况进行相应的修改，然后我们的WT5000就可以按照对应的IEC规范的测试步骤进行测量并生成测试报告和判断被测产品是否合格。

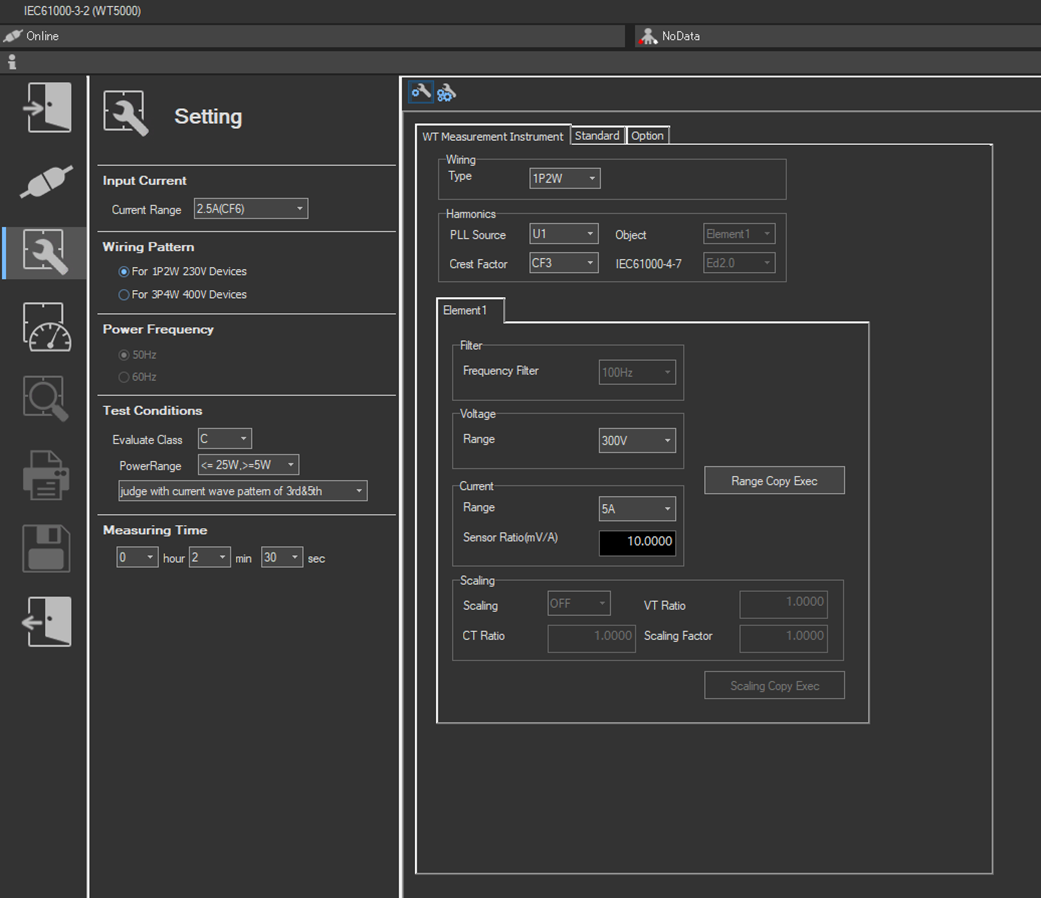

下图是额定功率≥5W并≤25W的照明设备安装电流波形和电流第3次和第5次谐波限值来做判断的设置界面：

在完成设置后，我们可以通过测量窗口，实时看到测量的电参数，谐波数据和测量的剩余时间。

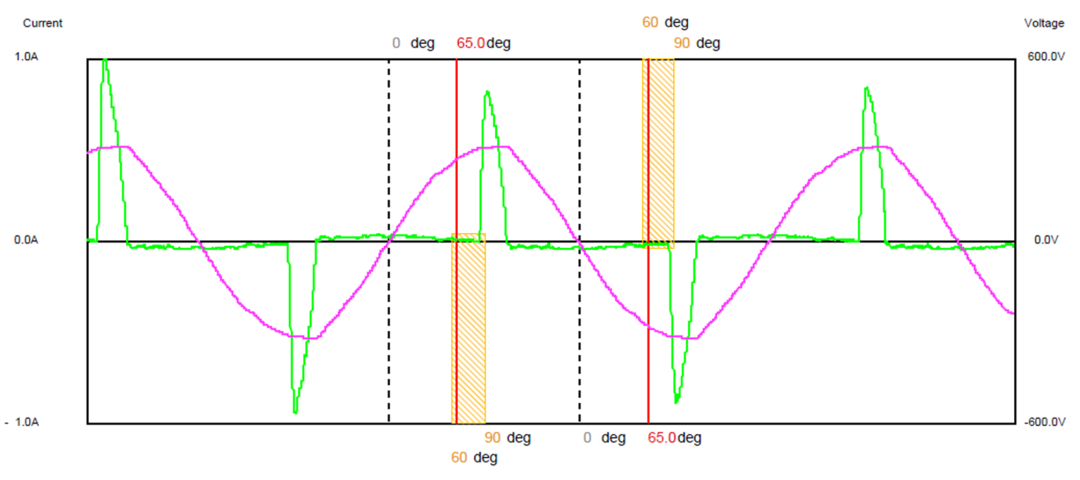

测量结束后，软件会给我们一个是否合格的判定，并且会生成图文并茂的测量报告，波形图上还有一个橙色的角度区域用来快速判别波形图是否满足要求。测量分析界面和报告的部分截图如下：
