为什么AC+DC这么重要？

那些只能输出交流电或者只可以输出直流电的电源在交流和直流模式切换时，输出会有明显的电压下降，所以在某些应用中就不可以使用。设计和测试工程师之前使用的替代方案是在交流电源和直流电源之间加入一个电源转换开关。这种方法可以获得更好的传输特性，但是转换开关可能会发生故障，并且因为两个电源不能短路在一起，所以随时都会出现一定量的交叉延迟，也称为死区时间。如图一所示。

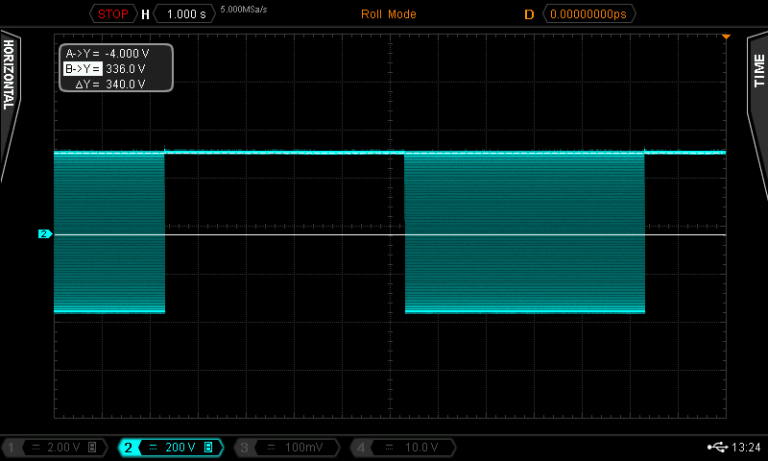

图一、普通交流电源+直流电源实现交直流输出

IT7600的内置AC+DC模式

一个更好的解决方案是使用内置有AC+DC或DC+AC输出模式的交流电源。

可以允许电能在交流和直流之间进行转换，无过冲。因为不需要在输出模式或两个电源之间进行切换，因此可以零交叉时间，即无缝切换。IT7600的AC+DC输出可如下图二所示。

图二、IT7600的AC+DC模式输出

AC、DC的快速切换编程

为了确保交流和直流输出之间的转换可瞬时发生，用户需要编写一个小的瞬态程序，以在100Vac和141.4Vdc之间转换为例。这可以使用IT7600系列电源的list功能完成，并可在屏幕面板的波形显示界面直接查看，无需示波器更加方便。每一步都可以设定波形、频率、幅值、停留时间、AC幅值斜率、起始/终止相位角、直流偏置、频率斜率、触发模式。图三显示了IT7600的list的设置界面，高分辨率大屏幕让设置一目了然，更配有免费的上位机软件IT9000，可以在电脑上远程控制机器的输出。

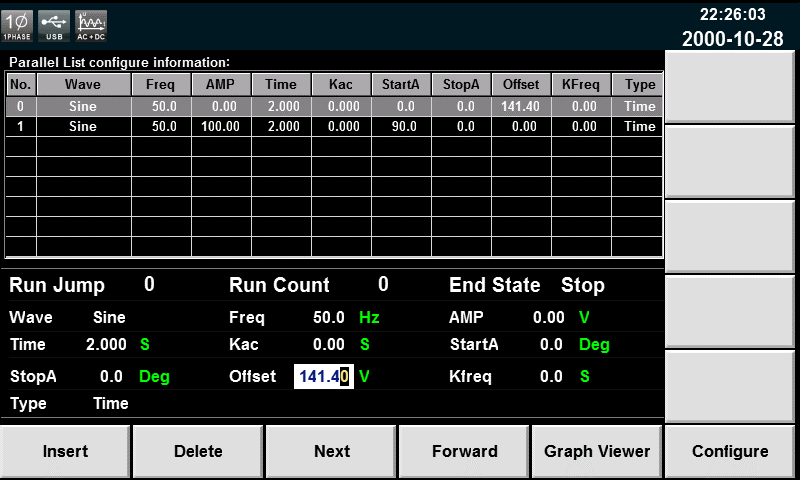

图三、IT7600的list设置界面

通过编程从AC到DC模式的转换发生可以在正弦波的90°点，只需要设置起始相位角为90°即可。这种设置非常灵活，我们可以使AC到DC转换发生在交流波形的正峰值处，从而导致无缝过渡，如图四所示。

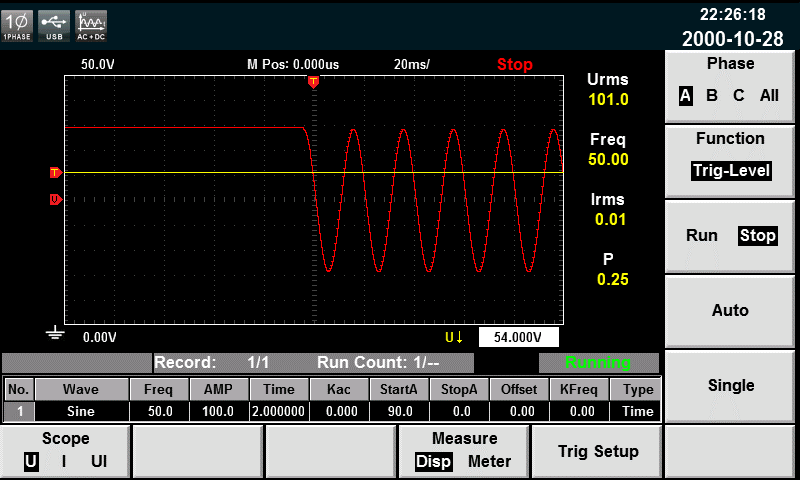

图四、IT7600的DC、AC之间无缝切换

结论

在市场上，IT7600系列是一种最通用，功能最强大的可编程直流电源，它应该是每一个电力设计和测试工程师工具套件的一部分。IT7600还内置了任意波形发生器，客户可以自行编辑基础波形，在list功能中完成幅值、频率的变化及重复。IT7600还可以生成高次电压谐波，可以编辑几乎任意波形，模拟电网中断、高次谐波、突波、陷波等等。
