科瑞杰-目前消费类电子产品占据了国民日常消费尤其是年轻消费群体的一大部分，虽然手机、计算机仍然是主力，但是相对应的周边产品的科技升级也随着主流市场再日益更新。比如目前比较热门的云技术，蓝牙，NFC等等，本文将着重介绍关于音箱界的新兴课题：磁悬浮技术及相关测试。

磁悬浮音响简介

目前磁悬浮音箱的“磁悬浮”部分分为三块：蓝牙信号通讯部分，物理悬浮部分以及近供电部分。蓝牙是设备和音响通讯的必要部分，物理悬浮实现了“悬浮”这一很酷的概念，供电是音响的使能来源。

对于供电端，大家就会有疑问，“磁悬浮”表示了音响是“悬浮”在底座上部的，那如何给音响充电呢，目前开发者给出的方案是当音响电量即将用罄时，“悬浮”音响会缓慢降落到底座的插座上充电（图一）。

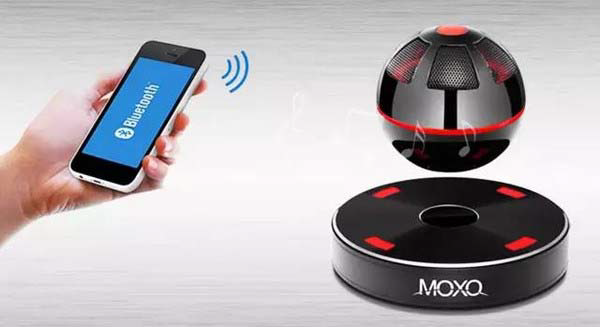

图一：磁悬浮音响

除了传统的充电方式以外，市场上还有一种还有更“酷”的充电方式----无线充电（图一），就是能够让磁悬浮音响无需和底座接触就能实时的通过磁场能进行充电，艾德克斯作为行业领先的电源测试方案供应商，也将时刻关注磁悬浮音响无线供电这种新兴电源的测试。

近磁场供电质量的优劣是决定音响音质的重要因素

无线充电又叫近磁场供电，运用了目前非常流行的NFC技术，目前已经逐渐应用到手机行业中，其电路组成结构和原理是交流通过AC-DC模块输出直流（DC），DC通过目前的主流无线充电协议经过高频震荡（发射端控制器），放大器实现直流转高频磁场能，然后通过磁场线圈发送，在接收端同样有一个线圈实现磁场能的接收并转直流进行充电。和手机信号类似，磁场能发射和接收也需要遵循协议，目前常用的协议有：Qi标准、Power Matters Alliance(PMA)标准、Alliancefor Wireless Power(A4WP)标准、iNPOFi技术、Wi-Po技术。

其中QI，PMA为电磁感应技术而inpofi采用的是智能电传输无线充电技术，wi-po采用的是磁共振无线充电技术。对于消费类电子产品如磁悬浮音响来说，qi和pma技术最常见，硬件电路如图二所示。

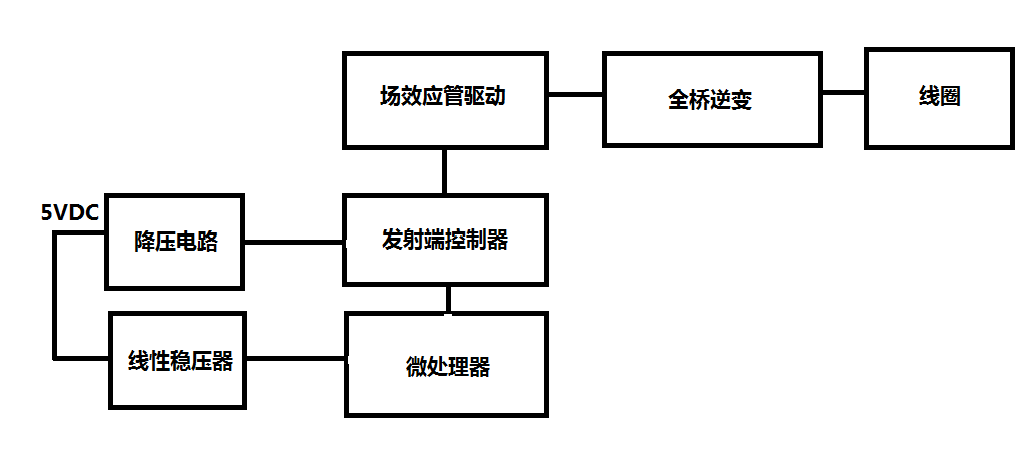

图二无线充电硬件电路

对于近磁场供电，或者叫无线供电来说。目前存在的最大挑战和争议在于效率和可靠性。效率决定了充电的速度，是一个非常重要的参数，往往也是客户通常最为关注的重要参数。
