科瑞杰-串行总线测试，有时会涉及采集总线的物理波形、总线解码以及把与其相关的物理量同步采集，然后分析两者之间的时间延迟。

横河的示波器DLM3000和DLM5000系列拥有超长存储深度，强大的总线触发和搜索能力，非常适合用做总线测试。下面用两个应用来说明横河示波器在总线测试时的优势。

汽车换挡器测试

汽车换挡器在不同档位下，档位位置的传感器脉宽占空比会不一样。当换挡器切换档位后，需要测试脉宽占空比发生变化后，到控制器把换挡的指令发送到CAN总线上的时间差。由于这个过程非常短，我们可以使用示波器的总线触发模式，把总线响应瞬间的波形捕获出来，然后再使用搜索功能里面的脉宽搜索，得到脉宽变化的初始时刻，最后用垂直光标卡这两个位置，得到的时间差值就是我们想要得到的结果。

可以使用ID触发和数据帧触发

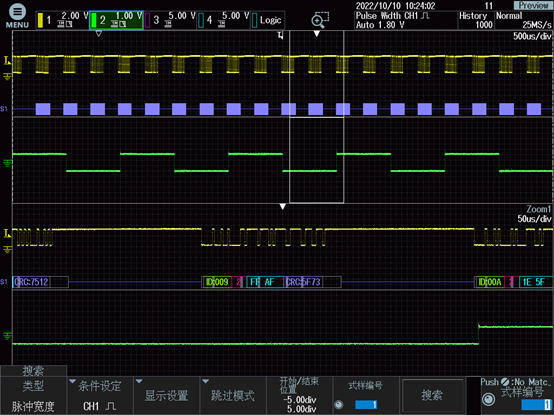

使用脉宽搜索可快速找到脉宽发生变化的时刻

充电桩输出电流控制时间测试

在自动充电状态下，充电机需要快速响应电池管理系统的电流控制，控制时间不应该低于下表的要求。

测量控制时间，首先需要测量电池管理系统什么时候下达开始充电和停止充电的指令，然后测量充电机什么时候做出反应。主控模块通过特定ID的CAN命令来控制充电机——因此,示波器需要用一个通道来测量CAN信号，另外一个通道测量电流信号。测量CAN信号可以使用CAN ID/Data 作为触发得到控制开始的时间；然后根据电流的波形得到电流稳定的时间点；最后用垂直光标可以轻松测量出控制时间。

另一种方法是直接利用横河示波器最大500M点超长存储深度的特点，不设置触发，直接把整个测量过程的波形都记录下来，然后通过搜索功能里面的总线搜索ID/Data模式，也能快速得到CAN指令的位置。如下图所示。

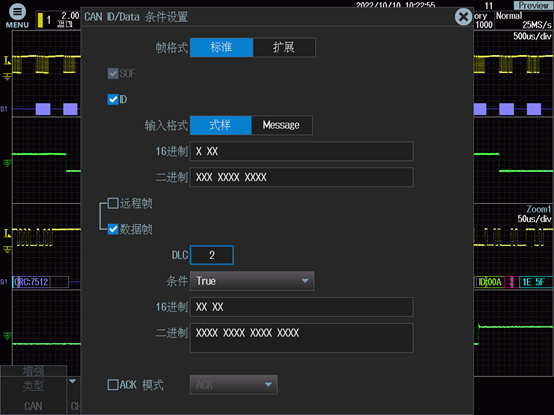

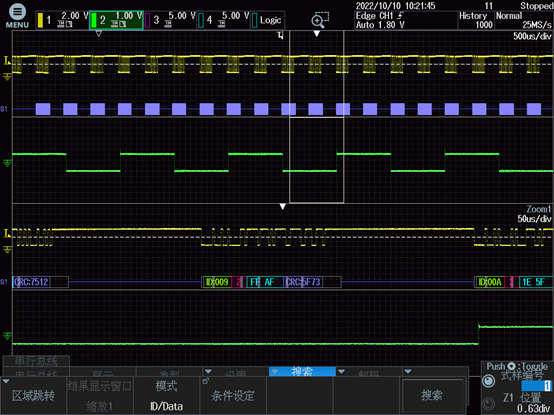

强大的数据搜索功能,包含总线的ID/Data模式
