磁悬浮音响无线充电测试

2021-09-24

磁悬浮音响简介

目前磁悬浮音箱的“磁悬浮”部分分为三块:蓝牙信号通讯部分,物理悬浮部分以及近供电部分。蓝牙是设备和音响通讯的必要部分,物理悬浮实现了“悬浮”这一很酷的概念,供电是音响的使能来源。

对于供电端,大家就会有疑问,“磁悬浮”表示了音响是“悬浮”在底座上部的,那如何给音响充电呢,目前开发者给出的方案是当音响电量即将用罄时,“悬浮”音响会缓慢降落到底座的插座上充电。除了传统的充电方式以外,市场上还有一种还有更“酷”的充电方式----无线充电,就是能够让磁悬浮音响无需和底座接触就能实时的通过磁场能进行充电。

近磁场供电质量的优劣是决定音响音质的重要因素

无线充电又叫近磁场供电,运用了目前非常流行的 NFC 技术,目前已经逐渐应用到手机行业中,其电路组成结构和原理是交流通过 AC-DC 模块输出直流(DC),DC 通过目前的主流无线充电协议经过高频震荡(发射端控制器),放大器实现直流转高频磁场能,然后通过磁场线圈发送,在接收端同样有一个线圈实现磁场能的接收并转直流进行充电。和手机信 号 类 似 , 磁 场 能 发 射 和 接 收 也 需 要 遵 循 协 议 , 目 前 常 用 的 协 议 有 :Qi 标准、Power Matters Alliance(PMA)标准、Alliance for Wireless Power(A4WP)标准、iNPOFi技术、Wi-Po 技术。

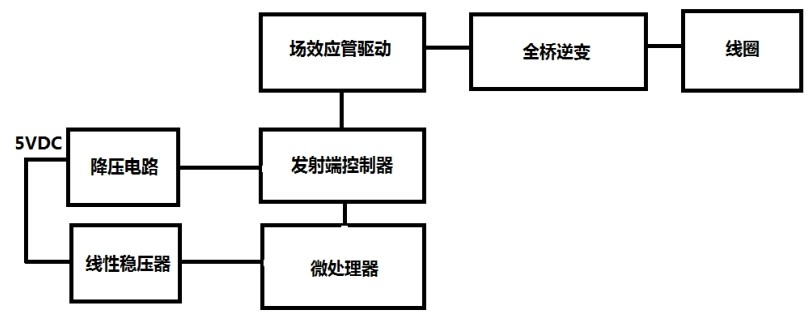

其中 QI,PMA 为电磁感应技术而 inpofi 采用的是智能电传输无线充电技术,wi-po 采用的是磁共振无线充电技术。对于消费类电子产品如磁悬浮音响来说,qi 和 pma 技术最常见,硬件电路如图所示。



对于近磁场供电,或者叫无线供电来说。目前存在的最大挑战和争议在于效率和可靠性。效率决定了充电的速度,是一个非常重要的参数,往往也是客户通常最为关注的重要参数。可靠性就更为重要了,由于近磁场供电涉及了 2 次甚至 3 次的电能转换,并且最终是 dc 供电,那么 dc 直流的一系列参数,如负载调节率,线性调节率,纹波,噪声等参数将决定用电器件的使用过程中的稳定性。而对于近磁场转换电路来说,发射线圈(也就是高频震荡电路)的前端和接受线圈的后端(即音响供电端)的直流电气性能尤为重要,由于目前的无线供电技术所限,效率和可靠性本身就相较于常规充电方法较低,如果在直流性能上再有折扣,那最后在效率和可靠性上面会有很大的影响,这些问题体现在磁悬浮音响上的话则会表现在音质变差,使用寿命降低。


测试方法

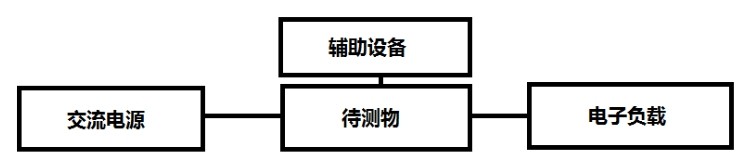

对于直流电气性能的测试方法通常为直流拉载测试,基于家用环境的 ac 输入特性测试,效率测试,动态测试,一系列的保护测试等,常用到的硬件电路构造如图所示。

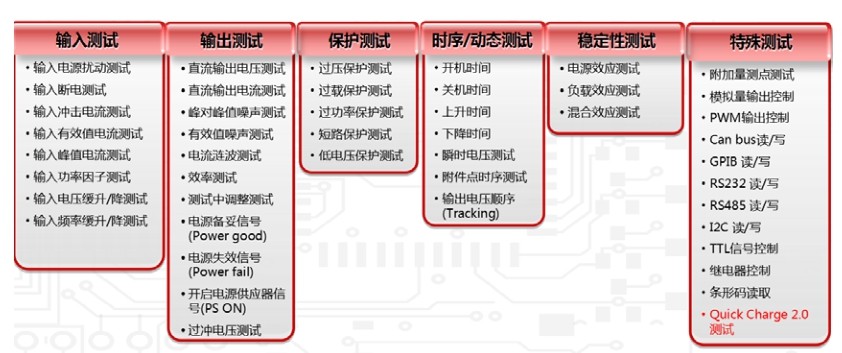

虽然是简单的交流电源+负载的构造,但是由于涉及到的测试项目比较多以及需要测试的相关参数比较多,对相应的测试设备也会有诸多的要求,换一句话说就是要求交流源和负载能够模拟真实的待测物使用环境,通俗来说就是模拟正常的电网和输出负载情况。电源模块完整的测试通常包含以下测试项,如图所示。


其中有关交流输入的测试项绝大部分,比如开关机测试,电网扰动模拟测试,还有电源调节率等测试都是由交流源测试的,有关输出的测试项如动态测试,过载保护测试,负载调节率测试绝大部分都是由负载来完成,比如艾德克斯 ITS9500 电源测试系统,可以测量各类电源模块的输入输出特性,将电子负载、交流源、功率计和示波器等功能整合,加上定制化上位机软件完成自动测试和数据处理。
