说起可编程直流电源相信大家都不陌生,可编程直流电源被广泛的应用于各个行业:军 工研究所,光伏微电网,汽车电子,激光器,动力电池等等。目前我们 ITECH 最新 IT6000 系 列源载回馈式一体机,电压最高可达 2250V,功率可达 1152kW,为业界最高。
多数应用中,无论是模拟光伏 IV 曲线输出,还是汽车电子扰动波形等复杂功能,都以 正电压输出为主,但其实负电压供电也是非常常见的应用,本文就直流电源如何实现负电压 输出,及更复杂的正负电压连续切换供电的应用提供参考方案。
案例 1:正负反接到 DUT 两端实现负电压
通过正负极反接,实现负电压供电是最直接的方式。 如下图,直流电源正电压输出是 60V,将电源输出正极接 DUT 负极,电源输出负极接 DUT 正极,则变为-60V 供电到 DUT 两 端。
案例 2:共地的正负两路供电

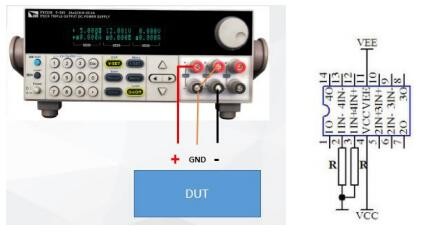

有一些待测物是两路输入,一路为正一路为负,且两路输入共地。则可采用以下接法, 比如 IT6322B 产品经常用于双电源运算放大器的供电。
案例 3:连续切换式正负供电
下图是正负供电切换的示例图。先为+20V 供电,然后-20V 供电,连续切换频率为 1Hz。 若采用交流电源供电,交流电源的一般为 45Hz~500Hz 或者 10Hz 起,无法满足 1Hz 需求, 而直流电源更适用于低频段的波形模拟。
但若采用案例 1 中的正负极反接方式,无法实现波形的连续切换;若通过 MOS 管实现 正负供电的自动切换,用户还需为此开发一套外围的硬件和控制电路,都不是最佳方案。

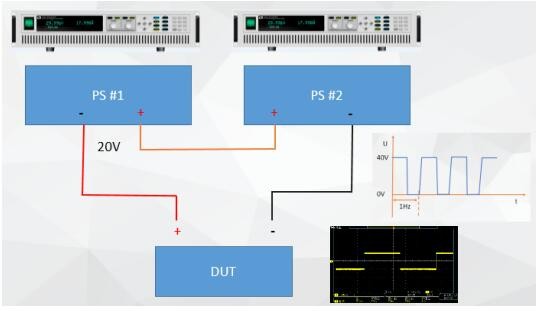

推荐方案:通过两台电源,两端正极和正极连接,两端的负极分别接 DUT 的正极和负 极。其中#1 输出恒定的 20V,#2 电源通过 list 编辑 0V 和 40V 的 1Hz 的电压波形。当#2 处于 0V level 时,则加载在 DUT 两端的电压为-20V;当#2 输出 40V 时,则加载在 DUT 两端的电 压为+20V,并实现连续的正负电压切换。
一台作为主输出时,另外一台相当于载,允许电流的倒灌,而普通电源不允许电流倒灌, 因此以下方案需双向(source-sink)电源才可满足。
目前 ITECH 的双向直流电源有 IT6500C 和 IT6000C 系列。
负电压的应用非常广泛: 电解电镀行业,变压器,芯片供电及特殊海上能源收集器(用 到案例 3)等。ITECH 的高性能系列直流可编程电源,功能丰富,应用领域,轻松覆盖常规 及各类严苛和特殊的测试应用。
