可再生能源系统的效率评价

2021-09-24


概述:

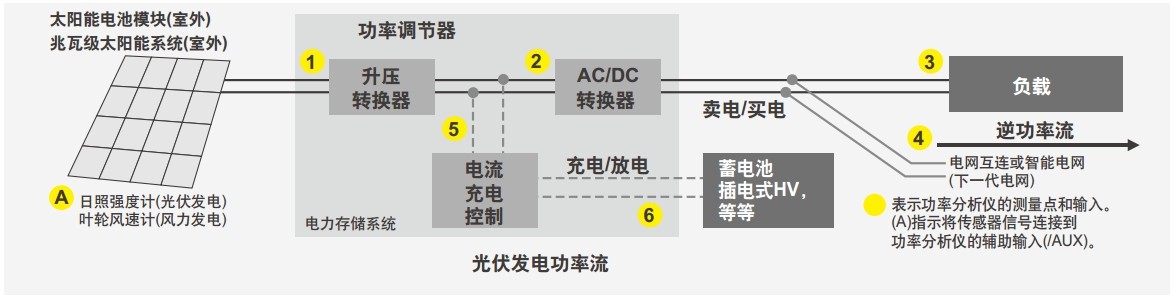

光伏电池模块和风力涡轮机产生的能量通过功率调节器从直流电转换为交流电。最大限度降低这些转换中的损耗,可以提升整个能源系统的效率。每台WT1800E能够提供最多6个通道的功率输入,可以测量每个转换器之前和之后的电压、电流、功率和频率(交流),以及转换器效率和充电效率。


测量瞬时峰值功率

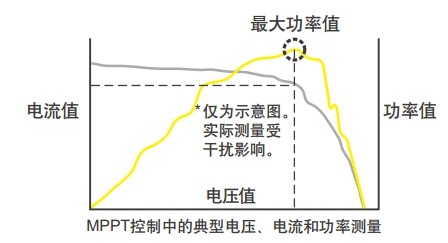

在光伏发电中,执行MPPT控制可以有效利用光伏电池产生的电压,以求收获的功率最大化。WT1800E不仅能够测量电压、电流和功率,而且还能测量电压、电流和功率峰值(分别测量正极(+)和负极(-))


WT1800E的优势

多通道和宽输入量程

功率调节器的效率评价需要6输入通道同步测量,例如升压转换器、变频器和蓄电池的输入/输出。通过直接输入端子(电压量程: 1.5V ~ 1000V、电流量程: 10mA ~ 5A或1A ~ 50A),无需使用电流传感器即可执行高精度测量。

谐波失真因数测量

逆功率流导致电压波动和谐波流入电力系统。谐波测量功能可以通过测量谐波成分来计算和显示谐波失真因数(THD)

纹波系数和功率损耗测量

通过用户自定义功能,可以计算输入和输出之间的功率损耗、直流电压和直流电流纹波系数。最多可设置20个计算公式。F1、F2等算术运算的显示名称可自由改变。

典型计算公式

1.直流电压纹波系数=

[(电压峰值(+)–电压峰值(-))/2×直流电压值(平均)]×100

2.功率损耗=输入功率- 输出功率

买电/卖电和充电/放电

可以测量电网互连之中的卖出/买入电量和电池充电/放电量。WT1800E可以执行电流积分(q)、视在功率积分(WS)、无功功率积分(WQ)以及有功功率积分,能够在卖电/买电和充电/放电模式下进行积分。此外,用户自定义功能使计算积分周期内的平均有功功率成为可能。
