电动汽车的变频电机效率

2025-06-27

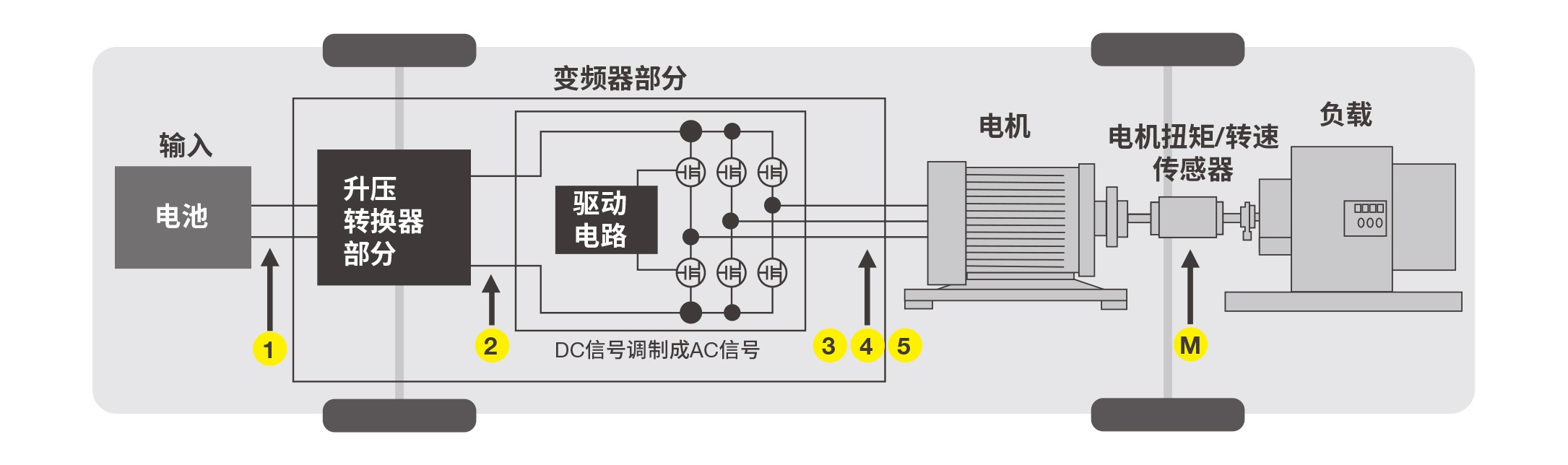

横河WT1800E功率分析仪最多6输入通道的功率测量,是评估电动汽车输入和输出之间的效率的理想工具。通过电机评价功能(选件),可以同时监视电压、电流和功率以及转速、扭矩和机械功率的变化。

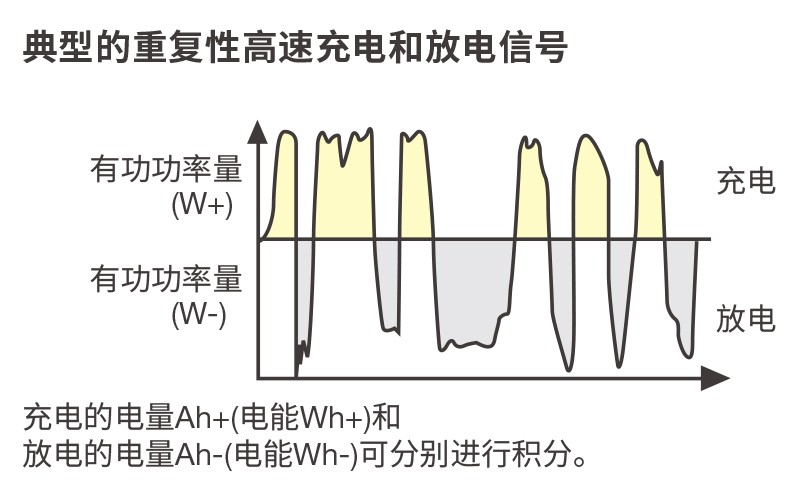

电池充电和放电测量

通过积分测量可对电池的充电和放电进行评估。以大约2MS/s的高速采样率捕捉瞬时正值和负值,分别进行积分并显示各总值。


WT1800E的优势


宽带宽和高速采样

横河WT1800E功率分析仪提供16位的高分辨率和2MHz采样,确保能以更高的精度测量更快的信号。


谐波和双谐波测量

在测试电机时,需要在从低到高的各种转速下进行评估。WT1800E支持0.1Hz的频率下限,能够在电机转速极低的状态下测量谐波,无需使用外部采样时钟。


电机评价: 电角度/旋转方向测量

可以通过转速传感器或扭矩传感器的模拟/脉冲输出来测量电机的转速、扭矩和输出(机械功率)。


NULL功能:调整每个输入的偏置

测试变频电机时,环境噪声是一个普遍存在的问题。这就意味着在测试开始之前测试值已不为零。通过NULL功能,横河WT1800E功率分析仪可以分别启用、禁用或重置每个单元的电压、电流和电机输入信号的偏置值。


DA输出和远程控制

在获取电压、电流、功率和效率等数据的同时,有时候可能需要检查数据与其它测量数据(温度等)

一起的变化。DA输出功能允许输出最多20个通道的模拟信号。
