带宽：基础带宽为350MHz，支持通过选件升级至500MHz
采样率：单通道最高2.5GS/s，四通道同时使用时降至1.25GS/s
支持高采样率下的长周期波形捕获
垂直分辨率：默认12位，高分辨率模式下可达16位
品牌 | 日本横河 | 产地类别 | 进口原装 |
类型 | 示波器 | 通道数 | 4个模拟通道 8位逻辑 |
型号 | DLM3034 | 采样率 | 2.5GS/s |
带宽 | 350MHz | 代理资质 | 原厂授权颁发 |
应用领域 | 航空航天,汽车及零部件,电气能源,电子/电池 | ||

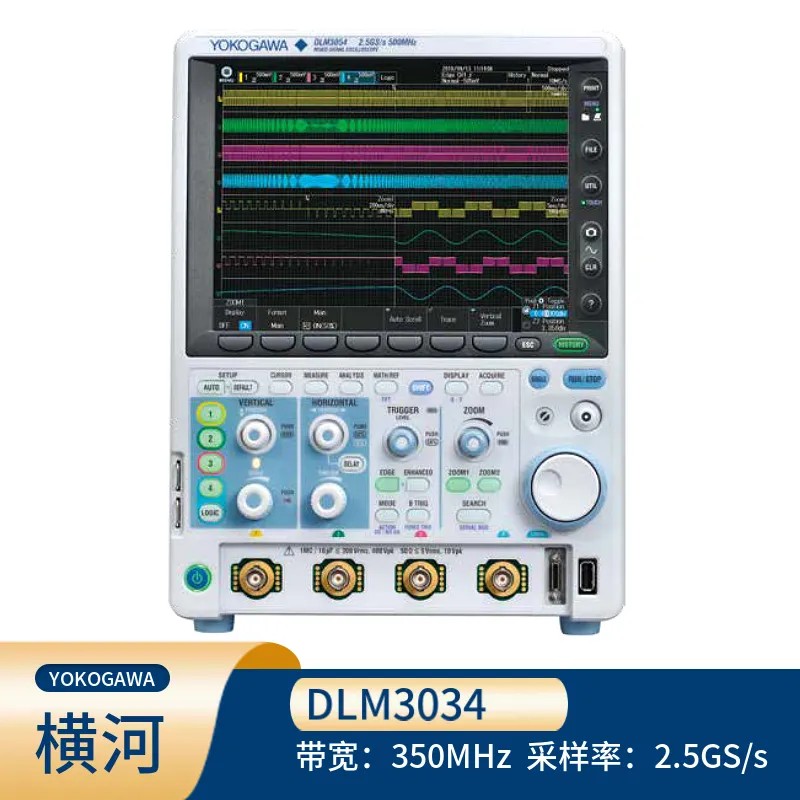

横河DLM3034是日本横河电机公司（YOKOGAWA）推出的一款混合信号示波器（MSO），属于DLM3000系列，兼具传统示波器和逻辑分析仪功能，适用于复杂电子系统的调试与分析。
以下是其核心特性及功能的综合解析
优点和特点
1：历史搜索功能
可以使用多种强大的搜索方法，搜索多达200000个满足要求的事件波形*。提供直观且简单的波形搜索功能。例如，可以指定一个矩形区域来捕捉屏幕上波形的一部分，一个覆盖整个测量波形的区域，或者一个多边形区域。如果已知某个感兴趣的值，例如电压或脉宽的异常值，则可以使用波形参数搜索历史波形。

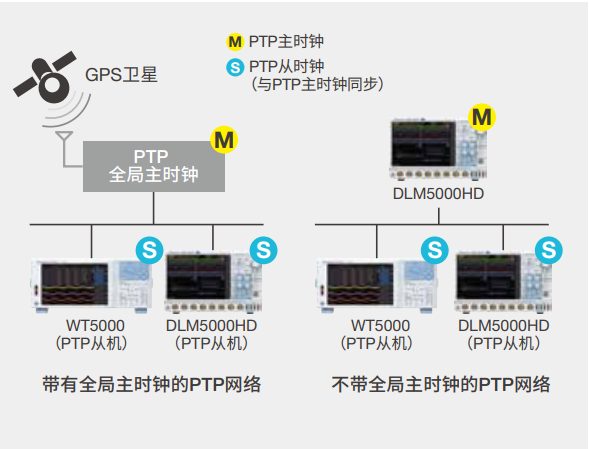

2：IEEE1588集成测量主功能（/CY选件）
使用IEEE1588可将DLM5000HD/DLM3000HD设置为进行时间同步测量的主机。此功能将局域网中的测量仪器相互连接，无需专用电缆或复杂的同步设置，即可轻松启动同步测量。所有测量数据和结果都可在IS8000的同一时间轴上进行综合分析。

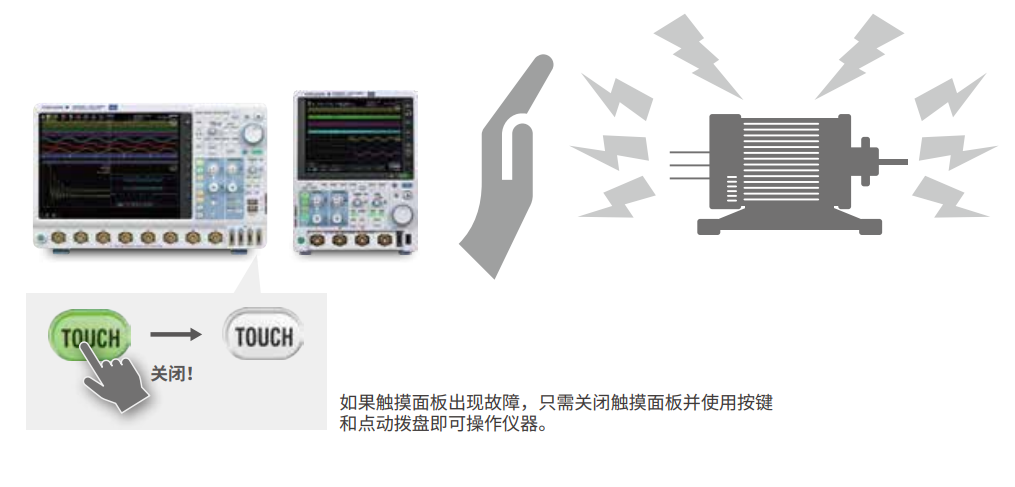

3：优异的抗扰度
DLM系列采用抗噪设计，即使在高噪声环境中，其触控面板也不太可能发生故障。
4：方便操作的立式设计
DLM3000HD/DLM3000的大屏幕显示器位于仪器操作面板的上方。这种立式机身设计，既可以使显示器与用户视线齐平，又可以节省桌面或测试台的空间

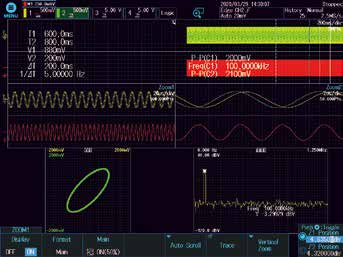

5：丰富的显示选项
DLM系列配备了一个大型触摸屏，可用于详细观察模拟信号并显示调试信息，例如测量参数、缩放显示、XY显示和FFT分析结果。
选件配置
带宽升级：可选500MHz
存储扩展：/M2选件扩展至1G点
逻辑分析：/F01-F05选件支持特定总线协议分析
同步功能：DLMsync选件/SY与IEEE1588选件/CY
技术与规格参数
1.基础参数
带宽：基础带宽为350MHz，支持通过选件升级至500MHz（适用于需要更高频信号捕捉的场景，如高速逆变器过冲测量）
采样率：单通道最高2.5GS/s，四通道同时使用时降至1.25GS/s。支持高采样率下的长周期波形捕获
通道配置
模拟通道：4个（可切换为3个模拟通道+8位逻辑输入）
逻辑通道：8位逻辑输入，支持混合信号分析（如嵌入式系统调试）
垂直分辨率：默认12位，高分辨率模式下可达16位，对比传统8位示波器细节提升16倍，适用于微小信号（如振铃、噪声）的精密测量
2.存储与处理性能
存储深度：标配125M点/通道，通过选件/M2可扩展至1G点/通道（单触发模式）
重复触发模式下支持250M点/通道（四通道同时使用）。
历史波形存储：最多可保存200,000次触发的波形数据，支持回溯分析与故障排查
3.扩展与同步功能
多通道扩展：单台设备支持4个模拟通道+8位逻辑输入。
通过DLMsync功能连接两台设备，可扩展至8个同步通道（需选件/SY或/SYN）
4.显示与操作界面
显示屏：配备8.4英寸电容式触摸屏，支持多点触控操作（如拖拽、缩放），同时保留传统物理按钮与旋钮，兼顾直观性与操作效率
显示模式：支持波形分屏显示、缩放窗口（最多两个独立缩放区域）、XY模式及FFT频谱分析。
5.高级功能与选件
触发类型：支持边沿、脉宽、码型、窗口等基础触发，以及串行总线触发（如CAN、LIN、FlexRay、UART等协议）。
抗噪设计：触摸屏在高噪声环境中仍可稳定操作，且支持禁用触控以仅使用物理按键。
快速启动：开机至波形显示仅需12秒，适用于紧急测试场景。
6.物理规格与兼容性
尺寸与重量：机身深度约193mm，重量7.3kg，采用紧凑立式设计，节省工作台空间
兼容性：标配500MHz无源探头（4个）
