RSA5000系列 实时频谱分析仪

RSA5000实时频谱分析仪,配备实时分析(RTSA)、扫频分析(GPSA)功能及矢量网络分析模式(VNA,仅限N型号),可选矢量信号分析应用软件(VSA)及EMI测量应用软件(EMI),拥有优异的性能及指标。

立即咨询

服务热线:

0755-85272611

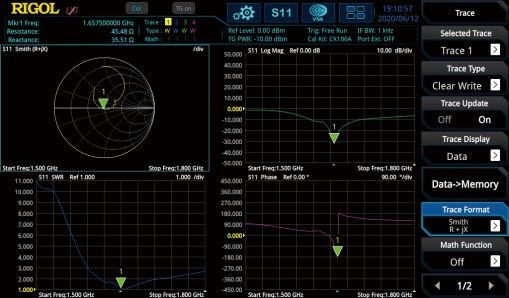

内置VNA矢量网络分析模式(N型号)

VNA模式可以实现对元器件、电路网络的S11、S21以及故障点定位的测量,通过史密斯圆图、极坐标等多种显示更精确地表征被测件的网络特性。

通过UltraReal技术发现瞬态的异常信号

RSA5000运用UltraReal技术,提供高达40MHz的实时带宽。在实时带宽范围内,可以保证超过7.45us持续时间的瞬态信号可被100%捕获并准确测量。

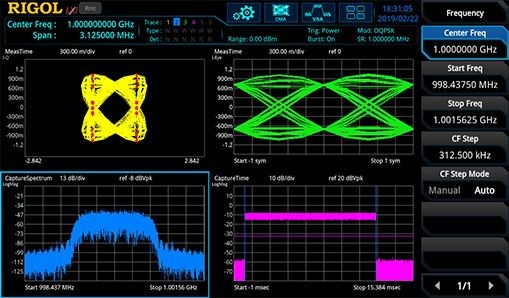

通过矢量分析功能发现设计中的问题

矢量信号分析功能VSA支持多种数字调制格式,如QAM,PSK,MSK、ASK、FSK等。通过该功能进行快速地解调,展示其星座图,眼图(基带信号),频谱图,解调数据等多维数据,从而发现设计中存在的问题。

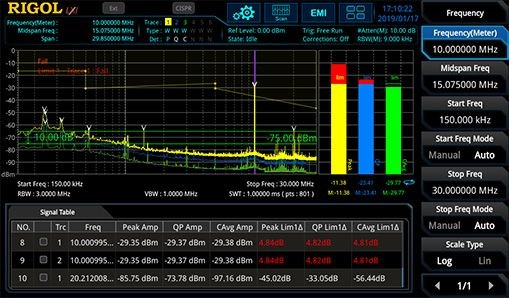

通过内置EMI测试软件完成传导/辐射的预测试

RSA5000内置EMI预测试应用软件,结合符合CISPR标准的滤波器,对产品进行传导及辐射的预测试,从而发现其传导/辐射骚扰源并改善,加速产品上市。

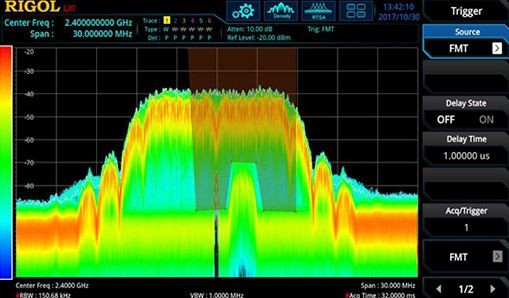

通过FMT模板进行信号触发及监测

FMT频率模板触发是实时频谱分析仪才独有的触发模式。您可以快速构建模板,并对符合模板规则的信号进行准确的定位及触发,从而发现监测范围内偶发的异常信号。

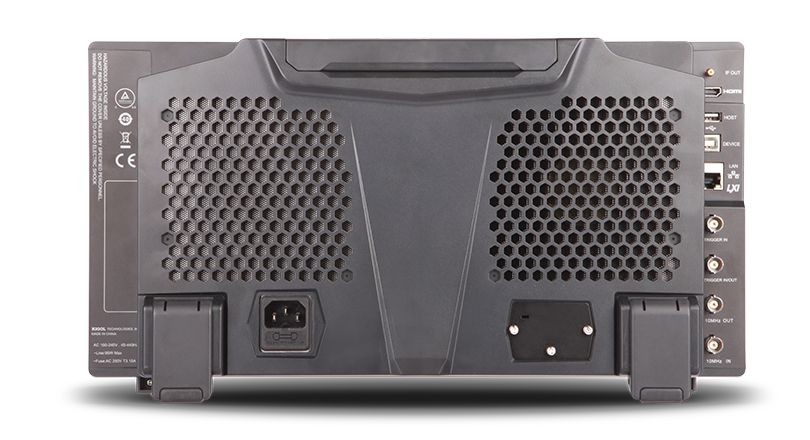

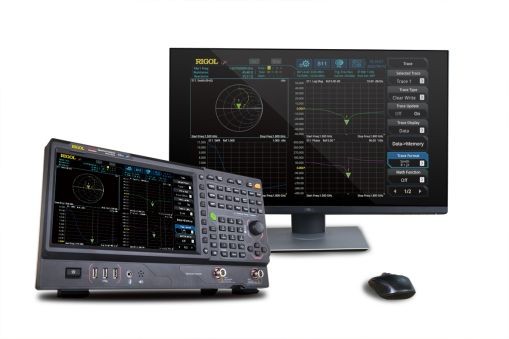

提供多种接口,增强仪器设备的连通性

支持通过HDMI接口,将设备显示内容投放到更大的显示器中;提供 Web Control功能,让用户可以通过访问设备IP地址,直接对设备进行操控,提升对有远程操控的使用体验。

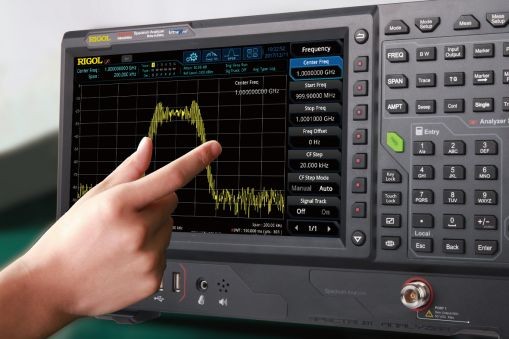

使用多点触控屏快速完成操作

您可以使用RSA5000提供10.1英寸多点触控电容屏进行快速的设置,并支持对波形进行拖动、展开、缩放等多种手势操作,提供人性化交互体验。

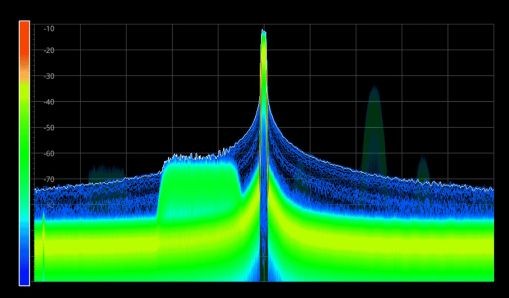

7种实时显示模式

使用RSA5000的7种实时信号显示模式可以更轻松地捕获,隔离和分析射频信号和系统。功率与时间的关系以及频谱图显示了信号如何随撷取时间或连续撷取时间的变化而变化。结合这些呈现方式并在不同模式下使用标记和触发器,使RSA5000成为实时射频分析和调试的灵活工具。

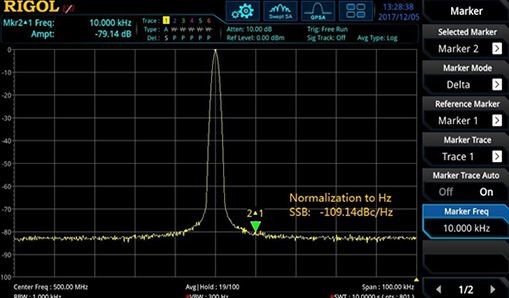

出色的相位噪声指标

优秀的扫频性能指标,相位噪声低至-108dBc/Hz。
