往期文章向大家介绍了横河示波器的“周期统计功能”，即当被测信号为周期性信号时用户可使用“周期统计”功能，示波器将按照信号周期自动进行测量并输出相关数值。那么当被测波形为非周期性信号时，我们还能使用这一便捷高效的功能对相关参数进行测量统计吗？
要解答这一疑问，我们不妨从示波器的周期统计原理入手。事实上该功能的运算逻辑就是将被测波形按照周期划分成若干个运算区间，然后在每个运算区间内使用自动测量的方式来获取测量值；然而对于非周期性的波形，仪器虽然无法通过源波形按区划分测量周期，但却可以通过与源波形相关的周期性波形划分被测波形的测量区间。

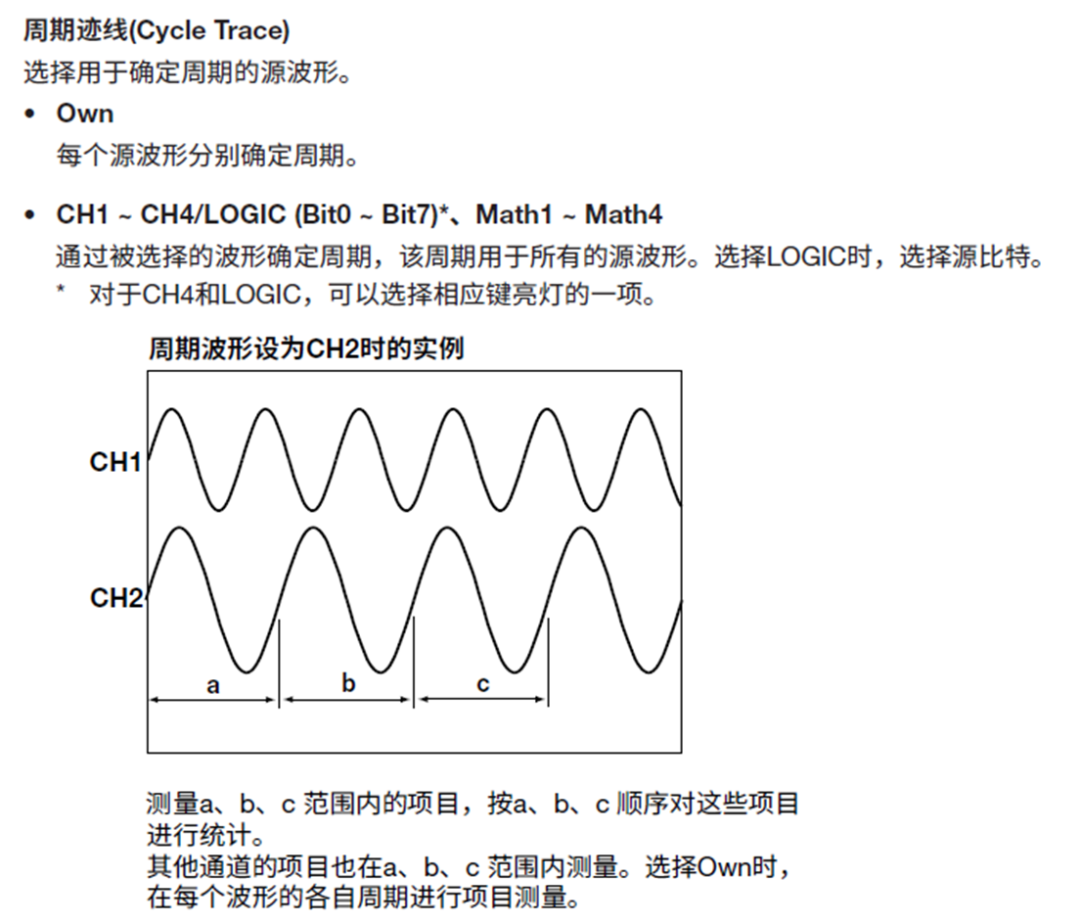

由上图可知，在使用“周期统计”功能时，我们既可以使用每个源波形来确定周期，也能通过直接选择波形来确定周期。假如我们同时采集的波形既有周期性波形也有非周期性波形，那么我们就可以选择一个周期性的波形作为所有源波形的运算周期，进而对非周期性波形展开周期统计运算。
当用户在获取电机每一转轴电压的峰峰值，或统计电机在不同转速下的应力变化时，常常会遇到需要对非周期性波形展开运算测量的情况。接下来我们将以轴电压的统计为实操案例，通过任意波形发生器模拟相关波形，为您详解如何采用“周期统计”功能测量非周期性波形。

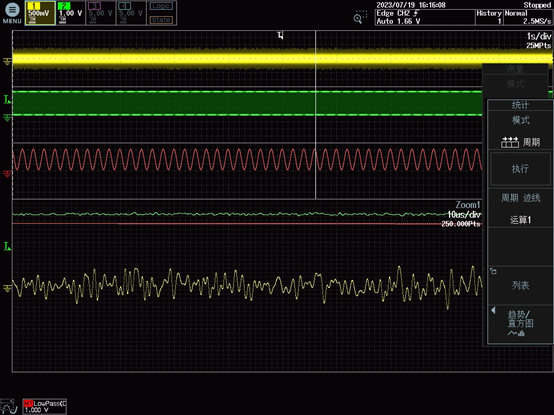

上图的黄色波形为轴电压波形，绿色波形为BLDC的控制信号，而红色波形则是对绿色波形使用滤波运算后得到的PWM波的基波。

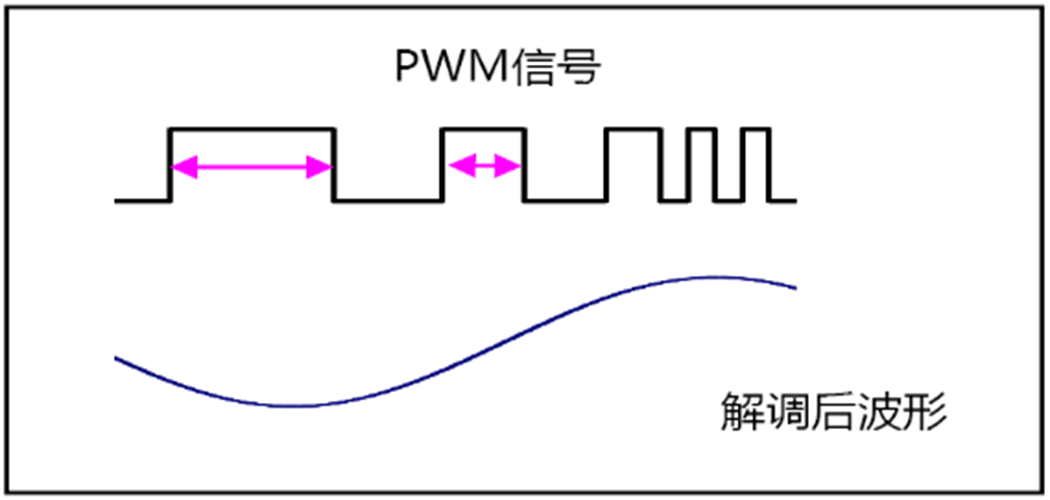

从放大窗口的波形细节可知，由于黄色波形并非周期性的信号，因此我们无法直接对其进行周期统计，但我们却可以先把黄色波形的峰峰值设定为测量项目并在选择“周期统计”功能后将解调后的正弦波即红色波形作为周期波形，点击“执行统计”即可获取测量数据。（如下图）

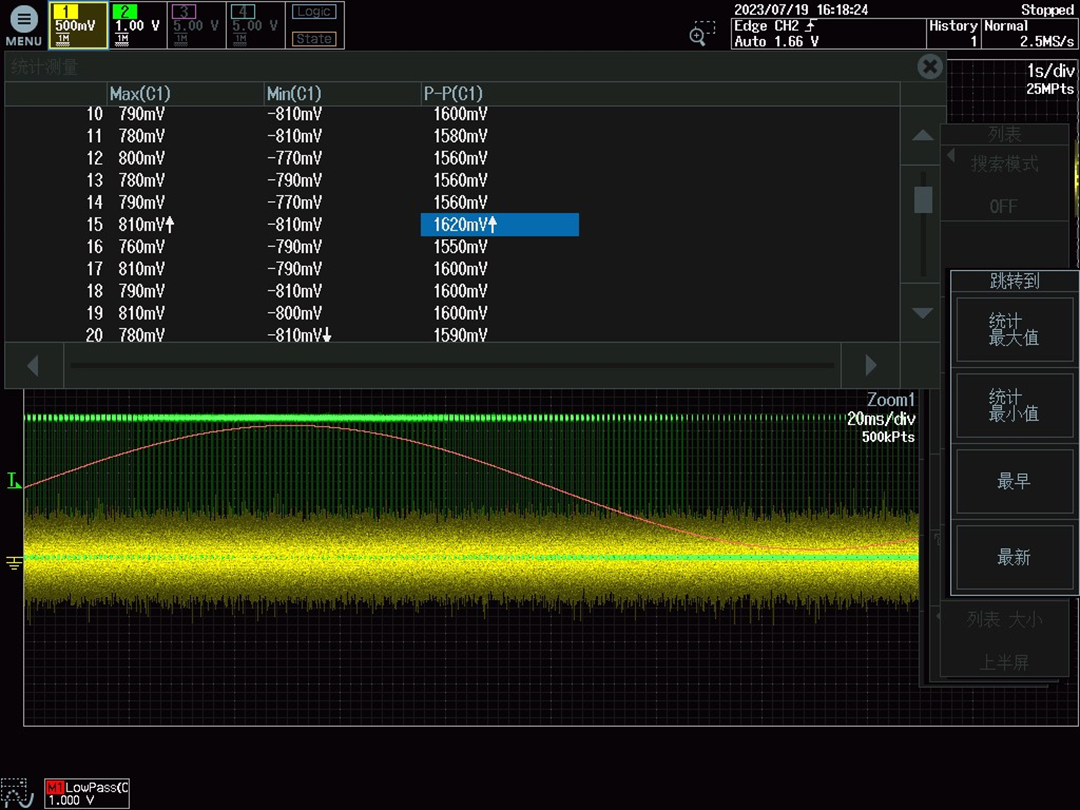

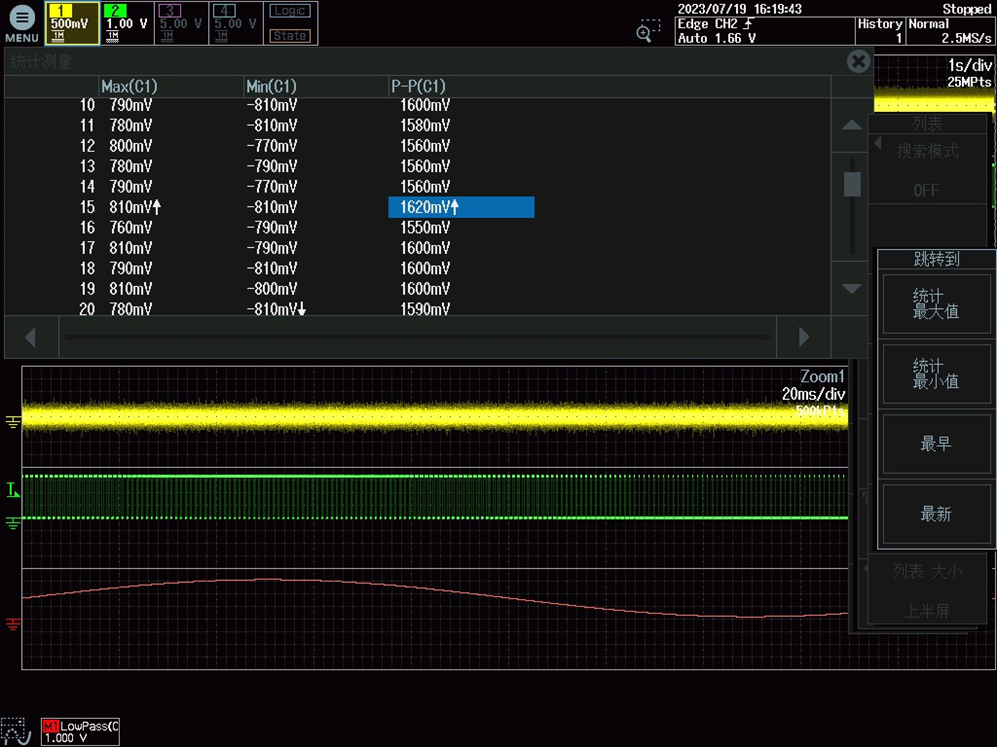

通过统计列表我们不仅能轻松查看每个周期的峰峰值，还能通过使用跳转最大值/最小值功能到迅速定位到相关最值，而当用户选中某个统计结果时，屏幕中的放大窗口还会根据数值自动定位到对应的波形，十分便捷。
此外，横河的示波器和示波记录仪还能将用户的数据统计列表导出为可编辑的EXCEL文件，这对于需要将测试数据存档或是需要将波形和测量数据放置在一起做报告的用户而言绝对是一个不可多得的优势。
以上就是对非周期性波形进行“周期统计”功能的应用说明，希望这个功能可以给您的测试带来便利，如果有相关的测试疑问，欢迎和我们联系！
