一、核心设备特性

横河WT310E功率计

• 高精度测量：基本精度达读数的0.1% + 量程的0.05%（50/60Hz），支持DC到100kHz带宽；

• 宽电流范围：直接输入电流覆盖50μA~20 RMS（WT310E）/ 40A RMS（WT310EH大电流型号）；

• 多功能集成：同时测量交直流参数、谐波（需/G5选件）、THD及功耗积分，100ms快速数据更新；

• 通信接口：标配USB、以太网（选件），支持WTViewerFreePlus软件实时监控200组参数。

莱姆（LEM）传感器

• 工业级性能：提供高精度电流/电压检测，适用于强电磁干扰环境，如电机驱动、逆变器测试；

• 兼容性：支持输出模拟信号（如0-10V或4-20mA），可直接接入WT310E的模拟输入端子。

二、系统搭建方案

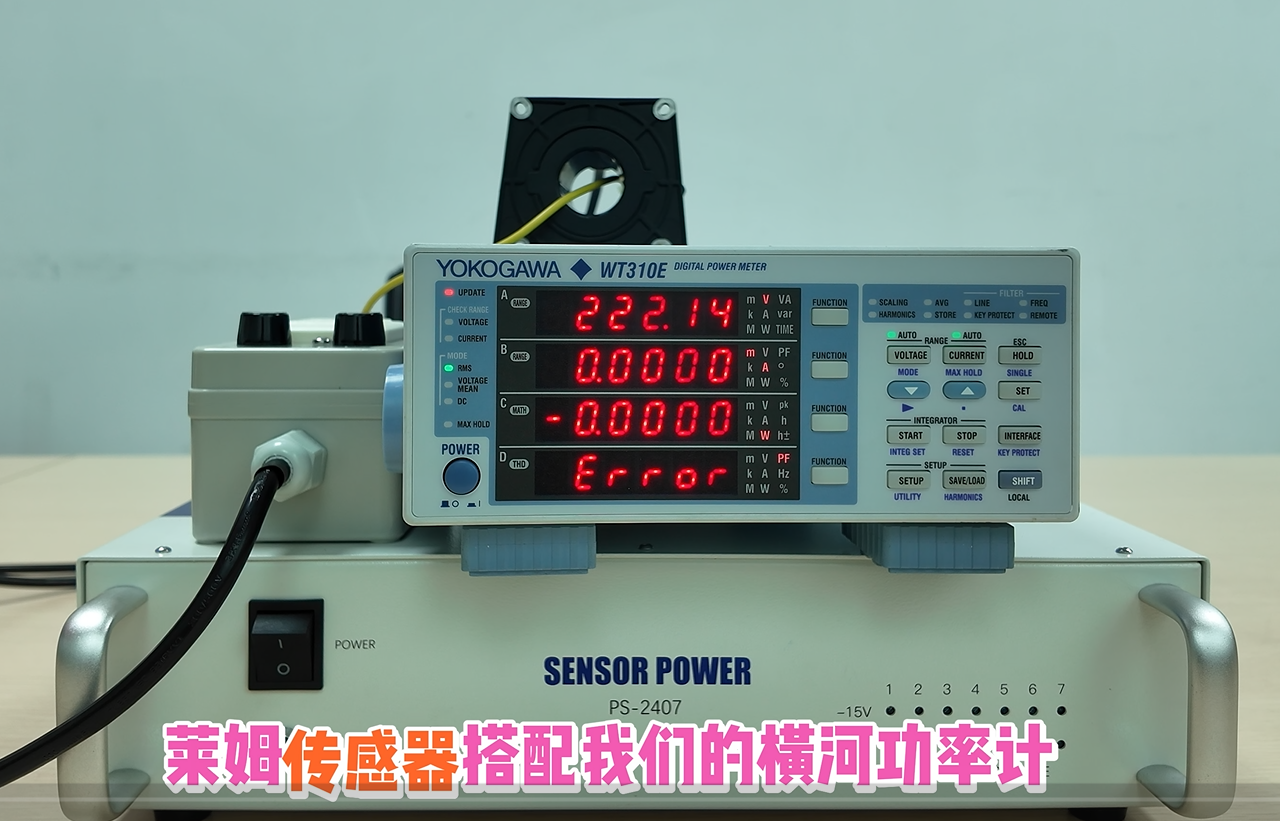

传感器接入

• 莱姆传感器输出端连接WT310E的电流/电压输入端子，需配置保护盖防触电

• 大电流场景（>20A）：使用莱姆IN400-S系列（400A）搭配WT310E型号

功率计设置

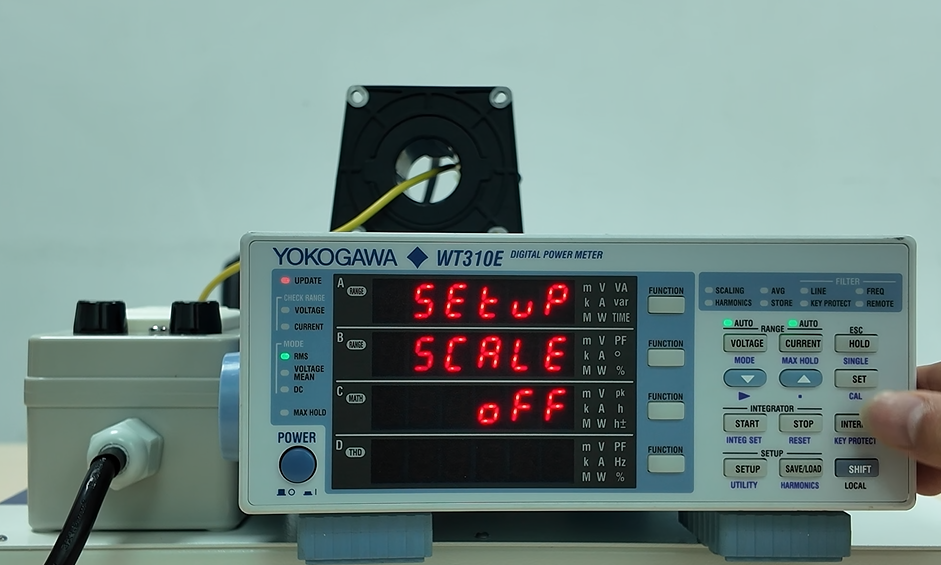

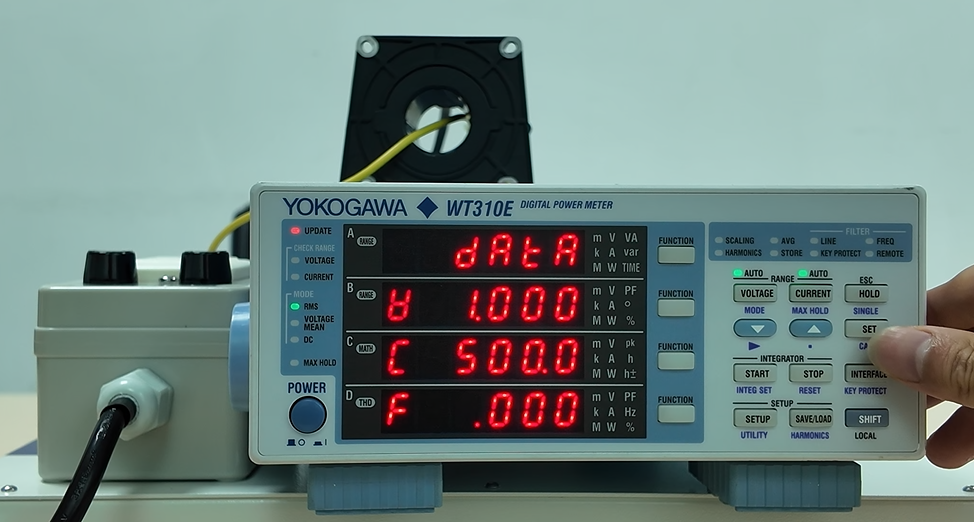

• 通过WT310E菜单启用外部传感器校正，输入莱姆传感器的转换比例（如mV/A）

• 选择自动量程功能，避免超量程中断测试

软件配置

• 安装WTViewerFreePlus

• 从横河官网下载软件，通过USB/以太网连接WT310E

• 注意：需先开启功率计电源再启动软件，否则无法识别设备

数据监控与记录

• 实时显示电压、电流、功率、谐波等参数，支持自定义数据组（最多200个）

• 数据自动保存至C:\Program Files\YOKOGAWA\WTViewerFreePlus\DATA（CSV格式）

三、典型应用场景

待机功耗测试

• 利用WT310E的50μA最低检测能力+莱姆微电流传感器，符合IEC62301/能源之星标准
