随着变频器技术在电源、照明等领域的广泛运用，热电偶作为最常见的温度传感器，却因极易受到外界干扰而导致温度波动成为工程师的“烦恼”。如何有效抑制噪声，成为测温过程中不可忽视的问题。

横河测试测量从噪声的源头及性质入手，结合高性能记录仪与外部处理技巧，为用户带来前所未有的噪声抑制体验。

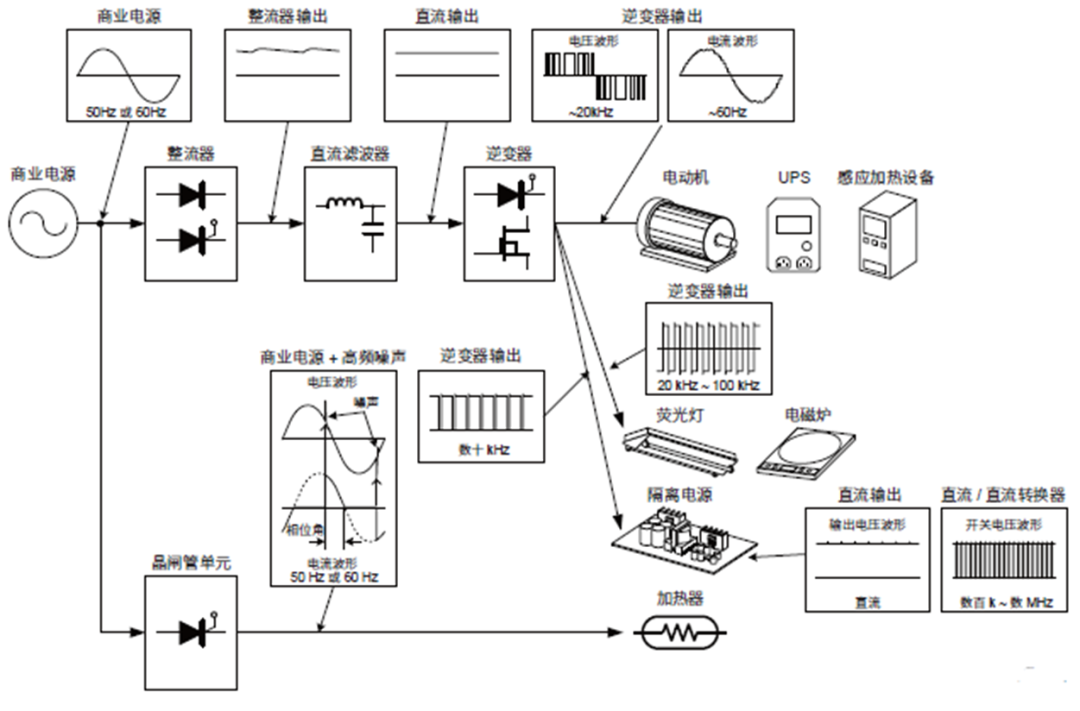

绝大多数干扰由商用电源和高低频信号叠加引发。这些干扰主要分为共模干扰和串模干扰两种。共模干扰是在信号源和测量仪器接地过程中产生的，而串模干扰则是噪声与信号电压串联的结果。（如图1所示）

图1 常见噪声来源和性质

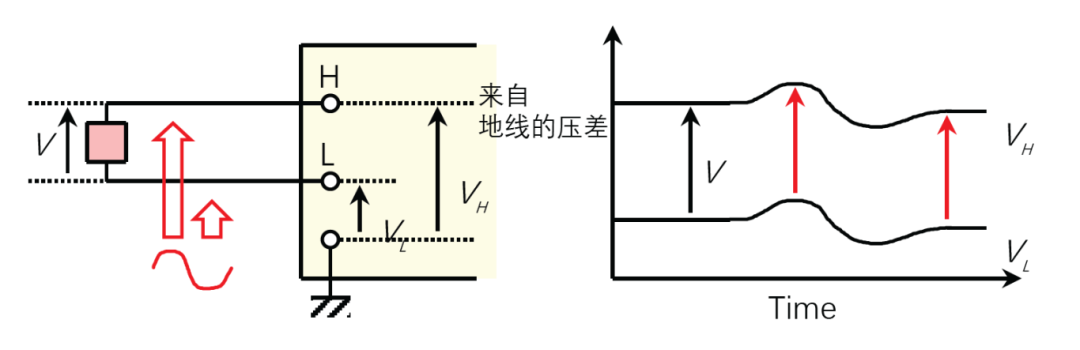

共模干扰是一种在信号源和测量仪器间接地过程中产生的噪声，如图2所示由于该噪声被同相地施加到两个输入端子H和L上，因此又被称为共模电压。

图2 共模干扰示意图

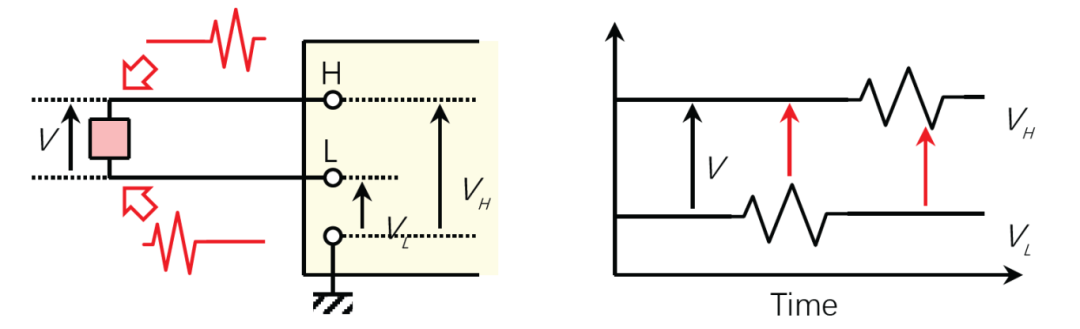

如图3所示当噪声叠加在信号电压V上时，输入端子H和L之间的电压即可被称为线电压，同时由于噪声与信号电压串联因此这种干扰还可被称为串模干扰。

图3 串模干扰示意图

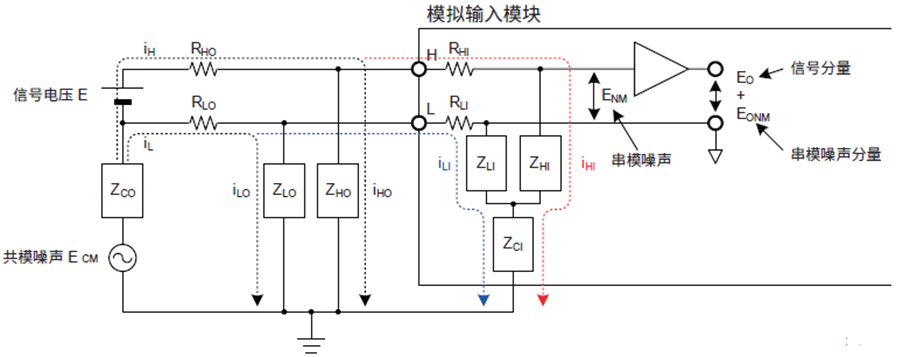

当存在共模噪声时，噪声电流将经过接地阻抗以及ZCO的耦合阻抗，并在输入端子H和L间产生串模噪声ENM。

图4 共模噪声转换为串模噪声的机制图

根据图4的机制转换方式我们可推导出串模噪声ENM的公式。其中，（注：当测量前提为E=0V时，模块内部的对地阻抗为无穷大）

因此在测试时我们会参照共模噪声转换为串模噪声的转换比率即共模抑制比，并将其作为判定测量仪器抗噪特性的指南针，换句话来说噪声抑制的本质就是防止各种形式的共模干扰转换为串模干扰。同时我们还可以根据上述公式总结出两条关于抑制串模噪声的经验：即在测试时请尽可能减小接地阻抗ZHO和ZLO并尽可能增大耦合阻抗ZCO。
