WT1800E显示切换与设置操作

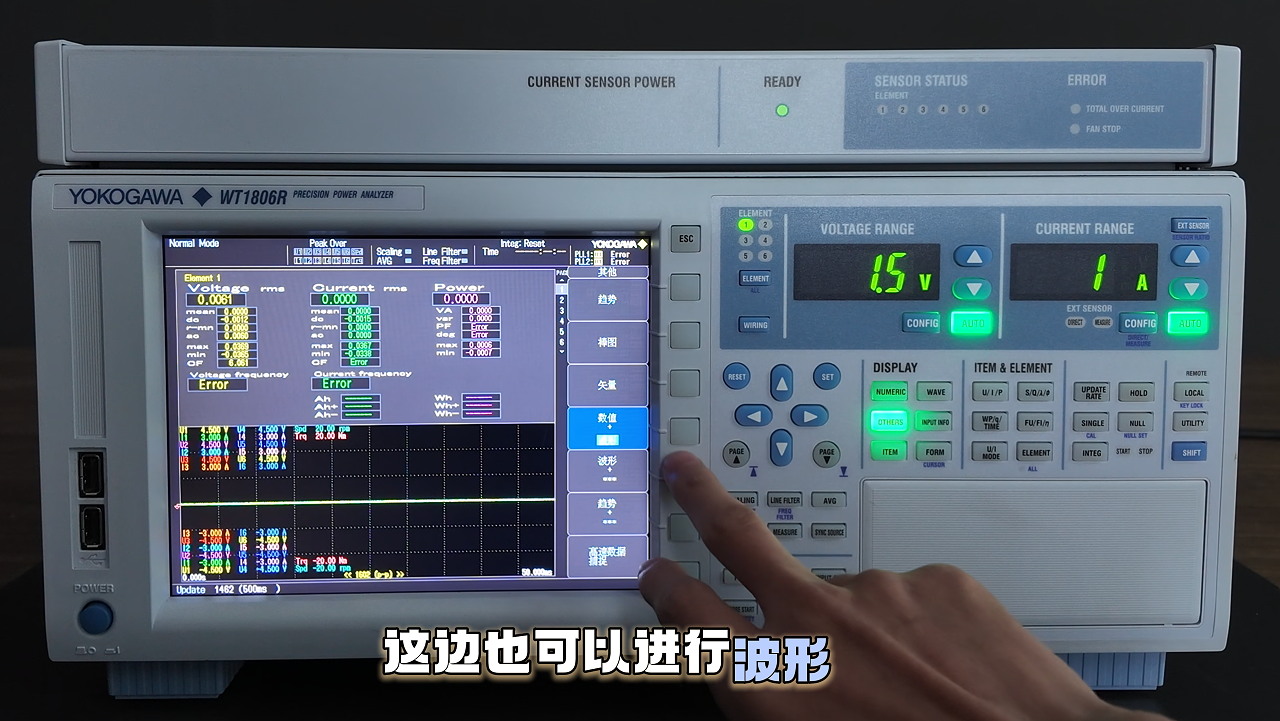

显示项目切换

通过DISPLAY键在数值显示、波形记录仪显示及其他格式间切换，支持11种显示格式，可同时查看数值、波形或趋势图。例如，电机启动特性评价时可快速切换至趋势显示模式，时间轴（T/DIV）可在3秒-24小时内设定，同步观测电压、电流等16个参数变化。

波形与数值显示：通过旋钮快速选定需查看的参数，6.4英寸TFT屏幕可同时显示4个数值参数或2个波形参数。

基础设置流程

1. 量程设置：使用RANGE键选择电压/电流量程，通过上下键调整，支持5A（10mA下限）和50A输入单元，覆盖10mA-50A电流范围。

2. 参数配置：进入SETUP菜单设置接线方式、滤波器等，支持直接输入信号测量微小电流，避免传感器引入误差。

3. 数据存储：通过FILE/STORE键将数据以CSV格式保存至软盘或内置硬盘（选件），50ms高速存储（每秒20次）适用于荧光灯启动等瞬态测量。

WT5000显示切换与设置操作

显示项目切换

配备10英寸触摸显示屏，直接触控切换数值、波形、谐波分析等界面，支持同步源滤波器、数字并行路径滤波器等高级功能的可视化配置。

波形数据流：原始波形以2MS/s采样率流式传输至PC，可实时查看电压、电流及电机输入的动态波形。

核心设置特点

1. 模块化配置：7个插槽支持输入单元更换，根据需求扩展至多通道测量，例如配置6输入单元分析复杂电机系统。

2. 谐波分析设置：在菜单中开启500次谐波分析功能（基波最高300kHz），频率下限0.1Hz，适用于低速电机的谐波失真测量。

3. 精度保障：基本功率精度±0.03%，低功率因数误差仅0.02%，设置时需通过SPEC校准模式确保效率基准合规。

共性操作与差异对比

DISPLAY键+旋钮组合操作 触摸屏+物理按键双模式

0.05%读数+0.05%量程 ±0.03%基本精度（全量程1%-130%）

中小功率设备（如节能灯具、家电） 高精度电机、新能源系统效率评估

注意事项

WT1800E：测量低功率因数信号时，需在设置中启用低功率因数误差补偿（降至0.1%），避免视在功率计算偏差。

WT5000：配置电机评价功能时，需在SETUP中激活转速/扭矩传感器输入，采样率与存储深度需匹配电机动态范围。

通过以上步骤，可高效完成两款仪器的显示切换与参数配置，满足从基础能效测试到高精度电机分析的不同场景需求。
