1.基本概念
三端双向交流开关(TRIAC=TRIode（三端）ACsemiconductorswitch）实质上是双向晶闸管,它是在普通晶闸管的基础上发展起来的，它不仅能代替两只反极性并联的晶闸管，而且仅用一个触发电路，是目前比较理想的交流开关器件。其中，双向晶闸管（TRIAC）是由NPNPN五层半导体材料构成的，相当于两只普通晶闸管反相并联，它也有三个电极，分别是主电极T1、主电极T2和栅极G，如图1所示。
图1三端双向交流开关原理图
2.可控硅测试及其应用中被损坏的主要表现
图2、图3和图4显示了可控硅测试原理图及其应用中被损坏的示意图。应该看到，可控硅在测试或在电气设计应用过程中，如果在可控硅两端施加了过高的电压、电流或di/dt，就可能会导致可控硅的失效。其主要表现，例如：
（1）在可控硅关断时，如果来自电网的电压（比如说打雷）超过可控硅的承受的耐压，则晶圆的外壳会被融化。在可控硅关断瞬间，特别对于感性负载，也会导致可控硅在金属壳边缘穿透（见图2）。

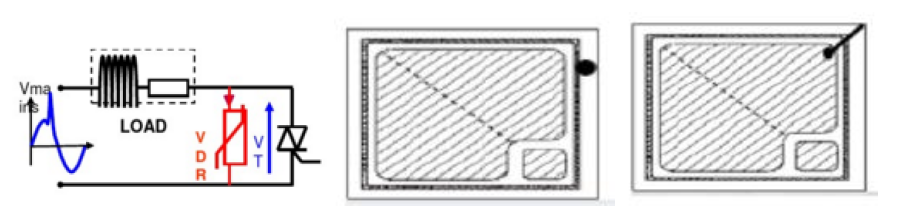

图2测试原理图
（2）如果在可控硅两端施加了过大的瞬间电流，就会导致晶圆严重损坏（见图3）。
图3瞬间过流引起的可控硅损坏
（3）如果在可控硅两端施加了过大的di/dt，就会导致控制极的金属层穿透（见图4）。
