艾德克斯IT7300高性能可编程交流电源的特征：①通过STEP模式和LIST模式，为用户提供简单易行的方式来实现输出参数逐步或连续的变化；②输出电压的幅度、频率、相位、波形等参数也可以通过对仪器内的内部触发或外部触发的控制来输出。其中，以艾德克斯IT7300交流电源为例，阐述具有的作用。一是，可以模拟各种电源瞬间断电、突波、缓升等特性。其面板结构及其相应波形效果图 如图1-图4所示

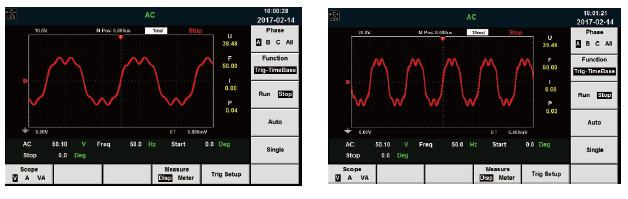

图1 IT7600面板波形图

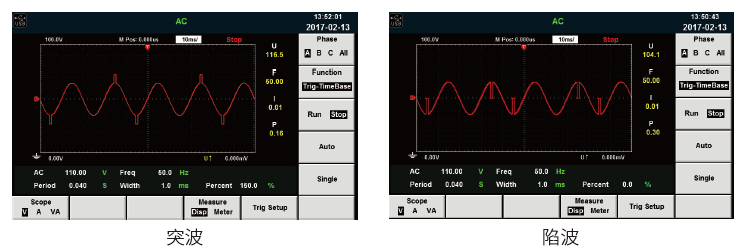

图2 IT7600面板图
图3 示波器截取波形
二是，可以凭借IT7600的谐波模拟功能来测试TRIAC的抗干扰能力。IT7600系列高性能可编程交流电源拥有强大的谐波分析功能，包括电压谐波测量和电流谐波测量。10-500Hz频率范围内，可以测量50次电压和电流谐波；500Hz频率以上，可以测量20次电压和电流谐波，在谐波模式下可实现电压和电流谐波失真因数（U/ITHD）和相位的测试。此外还可进行多次谐波测量，结果以列表或柱状图的方式显示，使测试结果分析更加一目了然。
图4 IT7600面板波形图
三是，IT7600的meter功能，可以直接在DSO屏上测试出可控硅关断瞬间的电流CF值。如图5所示。
图5 IT7600面板图
