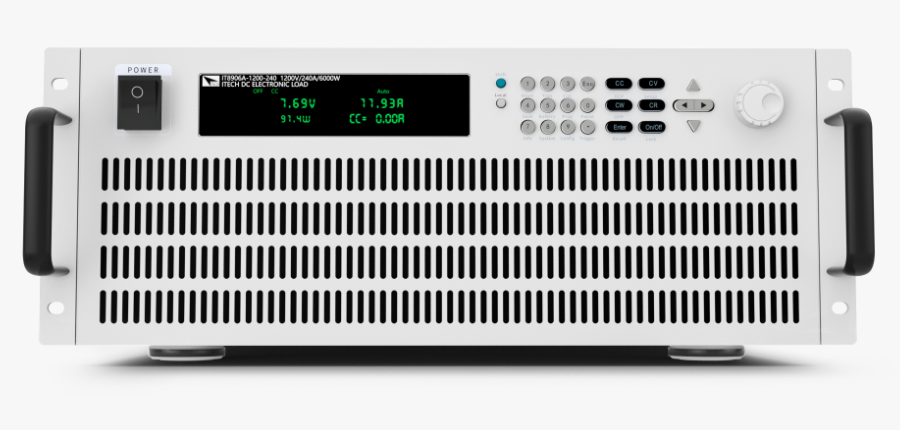

燃料电池交流阻抗是燃料电池发电性能的关键数据，进行燃料电池的交流阻抗测试可以识别有问题的燃料电池单体及其在组装过程中产生的偏差。完成不同频率下的交流阻抗测试后，即可得到燃料电池的电化学阻抗谱。ITECH IT8900A电子负载可以简化测量过程，本文将介绍如何使用ITECH电子负载实现交流阻抗测试的方法。

一、为什么需要测量交流阻抗

由于燃料电池具有非线性阻抗，薄膜阻抗的电学特性可以表征其内部元素的损失，因此燃料电池交流阻抗的测试至关重要。

此外，直流测试法由于无法区分薄膜阻抗和极化阻抗，因此，只能采用交流测试法（四线制测试）。该测量有助于确定燃料电池系统中的运动阻力，如欧姆电阻（例如，电解液，接触、渗透层电阻），以及反应物的运输限制。影响阻值的燃料电池组件包括电流集电极、渗透层电极、催化层、接触膜等等。

二、怎样测量燃料电池的交流阻抗

测量交流阻抗的方法有很多种：

电流中断法（电流跌落法），即电流快速中断，测试升高的电压和电流的比值，此方法历史悠久，优点在于测试方法简单，然而测试出的单值信息量较少，容易引入导线阻抗。而且，这种方法需要格外小心，因爲负载导线阻抗会产生瞬态反向电动势。

EIS电化学阻抗谱可测定的频率范围很宽，因此可以测试出最为全面的数据，包括动力学信息和电极界面结构信息。需要使用到电子负载和频响分析仪。

下面我们给大家介绍一种交流阻抗测试法，可以看成是EIS测试法的简化版。此法相较于电流跌落法也更安全。采用信号发生器发生交流正弦波，配合IT8900A外部模拟量接口动态拉载，可以方便测试电压和电流波形的相位差。这种测试方法比电流瞬跌法简单易操作，两种方法测试结果一致。
