在这个手机追求极薄极轻的时代，如何在小体积内塞进一块功率很大的电池来保证续航已成为行业内需克服的重点。因此，对于手机电池的模拟测试也越来越被行业重视。
针对行业测试的需求，IT6400系列电源因其独特的电流双极性设计，以及0-1Ω可变的输出阻抗，不仅适用于对各类便携式电池进行充、放电测试，还可以模拟电池的充放电特性，协助进行其他各项测试。一台仪器实现多种用途，极大地精简了测试设备，并优化了测试流程。以下重点介绍下我司IT6400的Simulator功能在实际使用环境中的应用。
测试原理
负载的simulator功能，具体测试界面如下图1所示：
图1 IT6400双极性电源系列Simulator功能界面图
其中，Soc表示电池容量百分比，Voc表示电池开路电压，Q表示电池容量，Vt表示电池端电压，Res表示电池内阻，I表示电池充/放电电流。

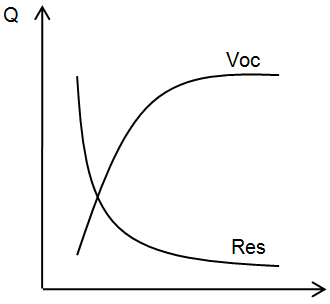

电池充放电过程中，电池容量越大，对应电池开路电压越高，电池内阻越低；反之，当容量下降，电池开路电压随之下降，内阻随之上升。电池容量、开路电压与电池内阻之间的关系可有下图2表示：
图2 电池容量、开路电压与电池内阻之间的关系
