今天着重向大家介绍的是IS8000的波形离线分析功能

波形分割功能

IS8000可以实时记录和观测来自DL950示波记录仪的波形数据。但它能不能在不停止记录的情况下，对波形进行分析呢？例如，在记录DL950波形数据的时候，对波形进行FFT分析。

大多数同类软件需要停止记录才能对数据进行分析。如果用户需要记录几小时甚至几天的数据时，就只能等待几小时或者几天后才能对数据进行分析了。这对需要及时分析并处理数据的场合显然是非常让人捉急的！

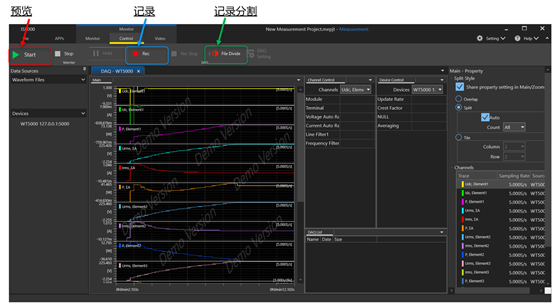

IS8000提供了记录分割的功能，可以解决上述困扰。这个记录分割功能就是IS8000在波形记录的过程中，可以随时将已记录波形分割成多个波形片段。并在保持记录状态的同时，对已分割的波形进行各种分析，而不会影响正在记录的波形。(如下图所示)

 IS8000波形记录界面当记录结束后，我们也不用担心如何处理分成了很多片段的波形数据。当用户在建立的项目中打开波形文件，IS8000会自动将多个分割波形合并成一个完整的波形，然后再进行各种分析。

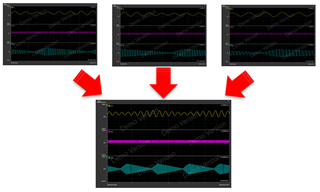

这个功能是不是很方便呢？(如下图所示，分割分析的波形片段，不影响合并显示整体波形。)

波形叠加与时间轴调整

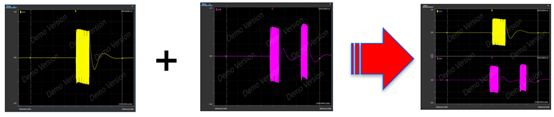

当用户需要对不同时间采集的相似波形进行对比时，可以使用IS8000的波形叠加功能。

IS8000可以在一个波形分析窗口中添加多个波形文件，这些文件具有共同的时间轴，非常便于做波形的对比分析。

如果加载的多个波形有很大的时间差，在同一时间轴下无法进行对比分析，那么可以通过设置参考时间轴来进行波形对齐。参考时间轴包括以下几种方式：

1. 触发位置对齐

2. 绝对时间对齐

3. 起始点对齐

4. 结束点对齐

横河IS8000是一款功能强大的集成软件，后续还会不断增加更多更实用的功能。感兴趣的朋友可以留言下载试用。

当然，对于这款软件，会存在一些不足之处。如果您在使用过程中遇到任何问题或者有好的建议，欢迎反馈给我们。
