使用数采的WT通讯和通信通道选件

(GP或者GM的/E2和/MC选件)

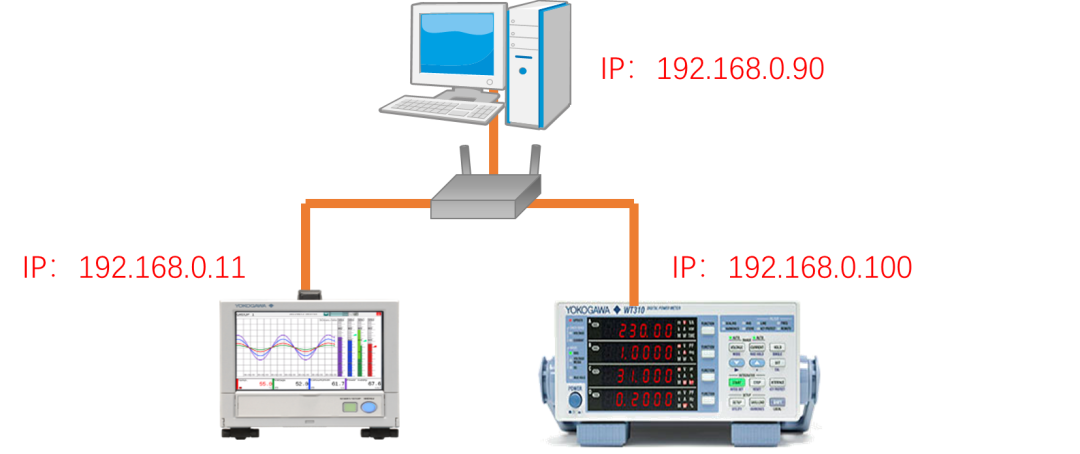

深圳市科瑞杰科技有限公司-这个方法对数采有要求，需要横河的数采具备WT通信和通信通道选件，这两个选件如果在购买的时候没有选，后续也可以联系横河公司进行升级。这个连接方式的优点在于数据是通过以太网存放在数采的通信通道里面的，连接方式和设置都非常简单，而且可以同步采集几百个电参数。具体连接方式如图：

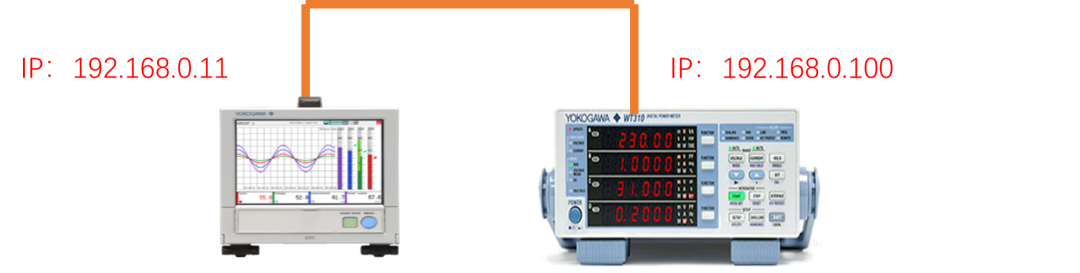

如果只在GP上面查看数据，也可以如下图一样，网口直连即可：

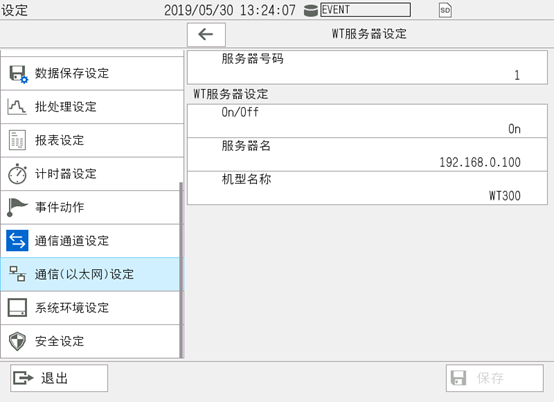

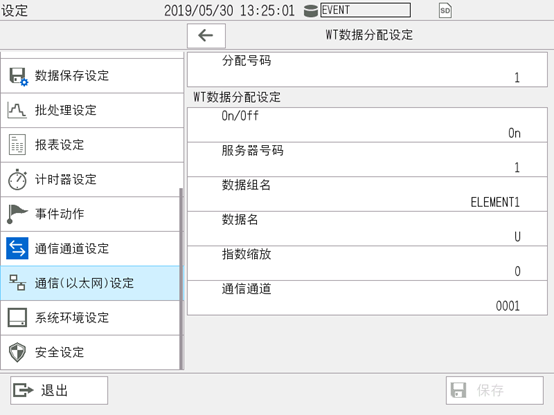

使用这个办法，需要把设备设置在同一个网段，所有的设置均可在GP上进行，我们只要在GP上设置好WT对应的IP地址和对通信通道进行分配即可，如下图：

使用横河数据采集软件GA10进行数据采集

如果我们的功率分析仪和数采都没有上面说的选件并且不想进行升级，可以购买横河的数据采集软件GA10，这个数据采集平台可以把功率分析仪的数据和数采的数据一起采集分析。连接图和方法二一样，把两台设备通过通信端口和PC进行连接，连上以后进行下图操作即可。

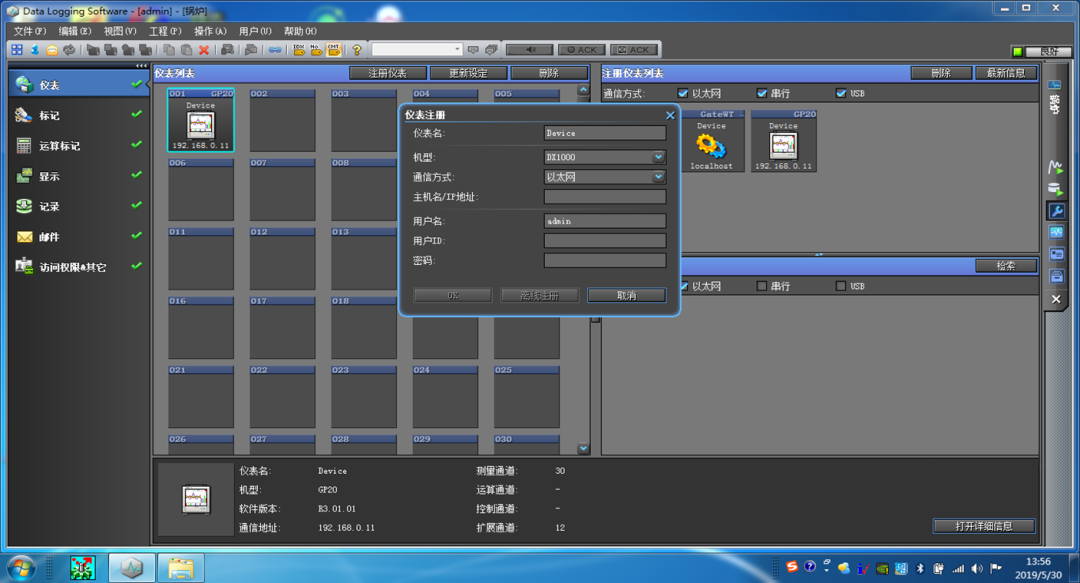

先把仪器和软件连接上，数据需要一起采集的设备拖到同一工程。

在标记里面把相应的电参数和温度参数填好，就可以一起显示和记录。

显示和记录画面

以上就是功率分析仪和数采仪数据同步采集的两种方法，大家可以根据自身的实际情况选择合适的方案。实现数据同步采集后，用户还能使用横河的软件进行数据分析和处理，方便快捷。如果有这种测试需求，欢迎留言，我们会为您量身定制合适的方案！
