一、浪涌电流

当浪涌电流有一个峰值电流时，浪涌电流通常用于描述需要给一个由AC 供源的设备或产品首次供电压和电能时需要的电流。对于诸如变压器，电感器和电动马达的感性负载来说尤其如此。它也适用于使用简单整流/电容输入级的AC/DC 电源，这些初始电流会浪涌并且比普通操作电流或是所谓的稳态电流要高，如下图1 所示的电动机浪涌电流图。图中可看到在第一个半周期的峰值电流接近30 安培，随着发动机加速，随后的每半个周期的电流都在衰减。

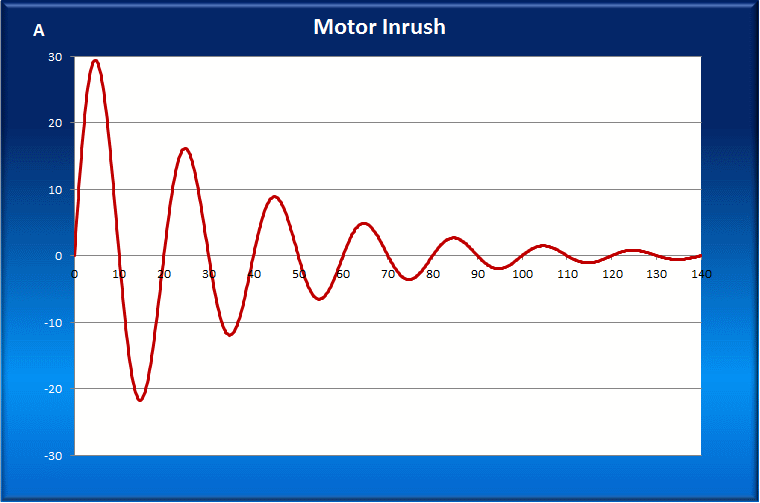

图 1、电动机浪涌电流

浪涌电流的另一个例子是使用整流器（电容）的AC/DC 输入级，当电容需要充电至其额定电压时的电流随时间的变化。如图2 所示。很明显，这两种情况下，浪涌电流都远远超过了稳态电流。

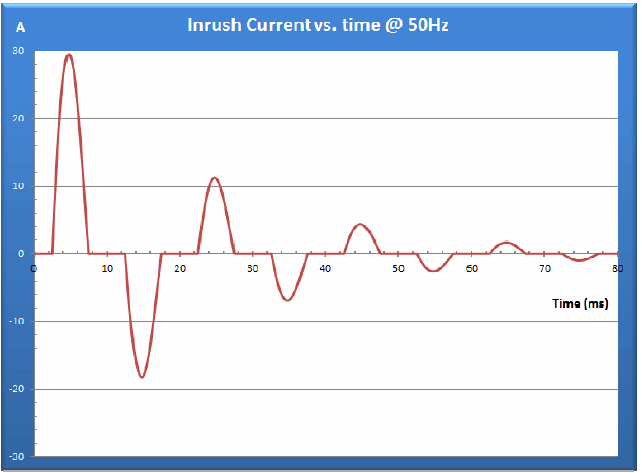

图 2、具有整流器的AC/DC 输入级电流曲线

传统测试浪涌电流的方法是采用示波器和电阻或者使用带电流探头的示波器。前者连接电阻会一定程度地改变测试波形，而且需要复杂的接线和后续计算，后者电流探头的示波器成本非常高，而且往往电流过大会超过电流探头的量程。如果使用电流互感器，采样率也会受限。使用艾德克斯IT7600 可编程交流电源，可以打开peak hold 功能，直接在面板上读出Ipeak。IT7600 还可设定正弦输出波形的初始相位和停止相位，满足不同测试条件下的测试需求。IT7600 初始相位和停止相位的设定范围为0-360°，比如设定90°或270°相位角开启，可以测试产品在极端条件下的浪涌电流，适用于各种开关机浪涌的电流测试及整流器等调试。

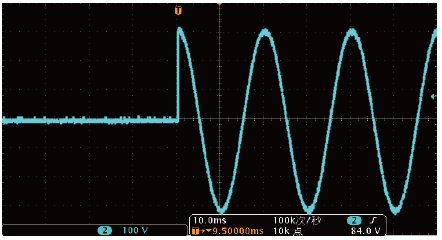

90°起始相位角

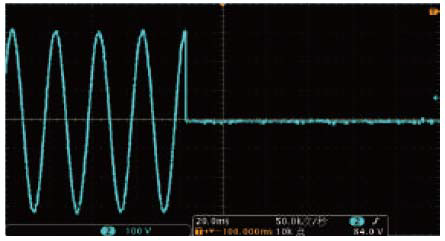

90°停止相位角

二、峰值电流

峰值电流适用于所有交流电流，无论是浪涌电流还是稳态电流。交流电流波形具有表示电流有效或直流等效电压的RMS 值，但当电流在每个周期内达到它最大和最小值时，它也有峰值：正峰值和负峰值。RMS 值和峰值之间的绝对比值称为波峰因数（CF）。对于遇到电阻负载的正弦电流，波峰因数会是√2或〜1.414 至1。该波峰因数或比率如图3 所示。

图 3、正弦波的峰值因数CF

对于某些典型的其他交流波形，其他波形具有不同的波峰因数，如下表一所示。

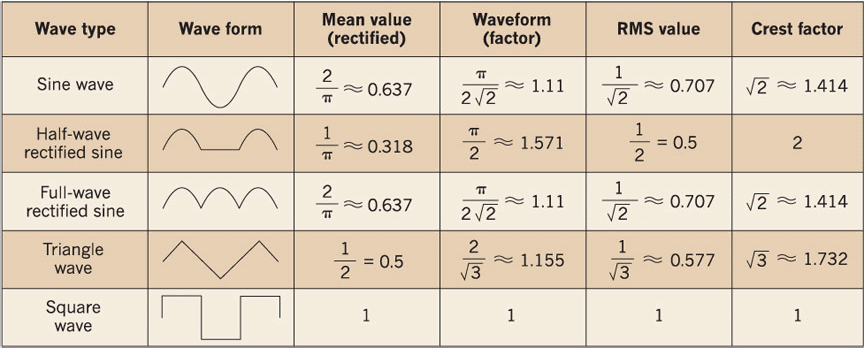

表一、不同波形的波峰因数
