深圳市科瑞杰科技有限公司--充电机可以依据电池管理系统（BMS）提供的数据，能动态调节充电电流或电压参数，执行相应的动作，完成充电过程。艾德克斯具有一套完整的充电机测试系统，可以与不同规格、不同厂家的充电机进行通信。

本文要介绍的是车载充电机测试系统中，艾德克斯IT7600高性能交直流电源在充电机输入端的有功功率，功率因素，效率测试/谐波电流测试/恶劣的环境仿真测试等。

一、有功功率，功率因素，效率测试

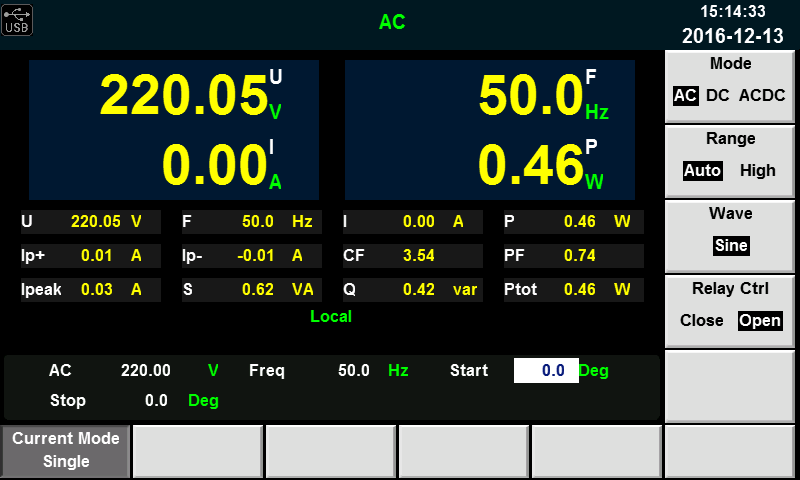

7"DSO高清大屏实时显示电压，电流，有功功率，无功功率，视在功率等实测参数，效率测试只需将输出端的负载功率除以IT7600显示的有功功率即可得到。

二、谐波电流测试

艾德克斯IT7600高性能交直流电源具有强大的谐波分析功能，可以测量高达50次电压和电流在三相上的谐波成份。

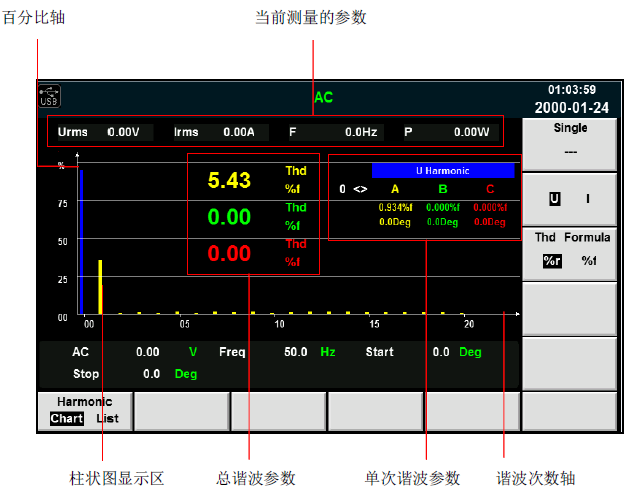

图①、IT7600的谐波测量界面

三、恶劣的环境仿真测试

IT7600既可以仿真常见的市电异常（短暂停电，电压缓升，缓降等），也可以仿真谐波失真波形，如图②、图③所示。

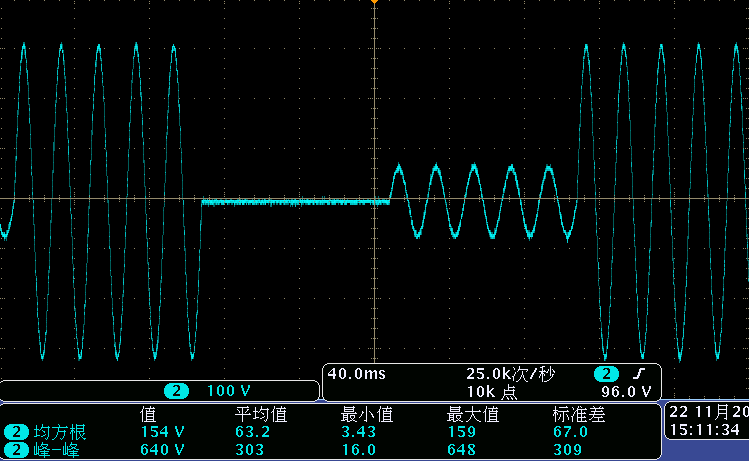

图②、市电异常仿真

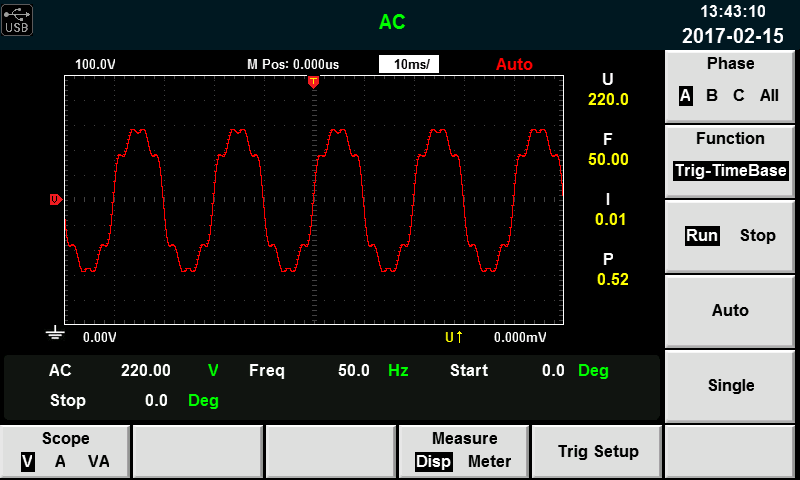

图③、谐波仿真

另外对于复杂的波形仿真IT7600支持.CSV格式文件导入生成波形功能，只需事先在电脑上用EXCEL编辑表格，通过USB直接导入电源生成波形输出，可有效降低编辑复杂波形的工作量。

图④、导入用户自定义波形

对于任一测试过程中都有可能遇到用示波器观察实时的波形变化情况，此时IT7600自带的波形显示功能（电压+电流），可轻松解决该问题。

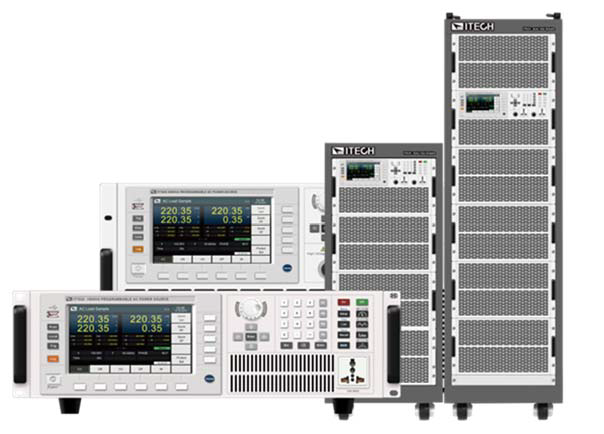

IT7600交直流电源大家族

总结

艾德克斯的高性能交直流电源IT7600具有7英寸大屏幕，方便编程的同时，还便于观察电压、电流波形。内置有交流功率计，省去繁杂的接线和额外的仪器购置成本，其在车载充电机中输入级的各项测试中表现优秀，不仅可以单相测试，大功率型号还可进行三相输入测试。
