科瑞杰-在理解了供电网络的物理架构与通信架构之后，我们需要进一步明确，这样一个复杂而精密的系统究竟需要满足哪些具体的技术要求，以及如何通过测试手段来验证其是否达标。

AI数据中心对供电网络的高规格要求

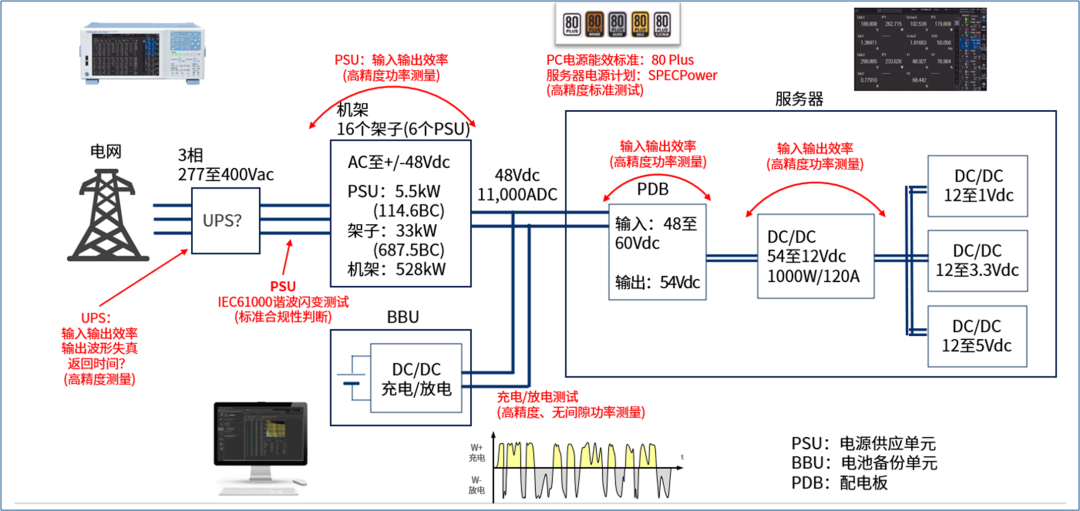

如下图所示，为支撑AI服务器的高算力运行，供电网络需在架构、监控和测试方面满足以下核心要求：

AI数据中心对供电网络及电能测试的要求

·高功率密度与大容量承载

核心需求：满足AI服务器内高算力组件(如GPU)的集中供电。单机架功率需达到528kW级别。

技术支撑：电网接入需具备大容量3相277~400Vac的输入能力；同时机架级PSU集群需实现高效的AC→DC转换

· 高可靠性与冗余架构

核心需求：确保供电不中断，保障业务连续性。

技术支撑：需配置UPS+BBU的二级冗余架构，并实现供电网络无间断的后备切换。同时，通过配电板(PDB)的宽电压输入(48~60Vdc)和稳压输出，保证下游配电链路的绝对稳定。

· 高能效与电能质量合规

核心需求：降低电能损耗，避免对电网造成污染。

技术支撑：要求PSU、DC/DC模块等环节的电能转换效率符合80Plus、SPECpower等国际能效标准。同时，必须符合IEC61000等谐波闪烁规范，确保设备不对电网产生电磁干扰。

· 精细化管控与可观测性

核心需求：实现智能化、可视化的电力调度与管理。

技术支撑：供电网络需具备全链路状态感知能力。通过PMC(电源管理控制器)、BMC(基板管理控制器)等总线通信，采集设备及系统的电气参数，为上层DCIM(数据中心基础设施管理)或NMS(网络管理系统)提供数据支持，实现全局优化调度。

功率分析仪在电力基础设施中的核心作用

功率分析仪是验证供电网络是否达标、保障其可靠运行的关键测试设备，其核心作用体现在为“需求落地”提供量化支撑：

· 全链路能效量化与优化

作用：对PSU、PDB、DC/DC模块等关键节点进行高精度功率测量。

价值：精准量化输入输出效率及转换损耗，为识别能效瓶颈、优化供电策略提供核心数据依据。

· 电能质量合规性验证

作用：依据IEC61000等标准，对设备进行谐波、闪烁等参数测试。

价值：判定PSU等设备对电网的电磁干扰是否合规，从源头保障供电网络与公共电网的兼容性与安全性。

· 冗余单元可靠性验证

作用：对BBU的充放电过程进行无间隙功率测量，精准捕捉后备供电切换时的功率波动与响应速度。

价值：验证UPS+BBU冗余架构的可靠性与响应时间，确保在主备切换瞬间供电无中断。

· 系统级功率承载能力验证

作用：针对机架级528kW的集中负载开展集群功率测试。

价值：模拟真实负载工况，验证供电网络在大容量承载时的稳定性与性能，匹配AI数据中心高功率密度的运行需求。

随着AI服务器功耗持续攀升和供电架构日益复杂，电源系统的可靠性测试已成为产品开发中不可或缺的关键环节。科瑞杰作为横河、艾德克斯授权代理商，可为客户定制AI服务器电源测试、OBC测试、环境可靠性测试等各类工业测试系统整体解决方案。

下一期，我们将继续探讨示波器类产品在AI数据中心电源系统检测方面的具体测试应用，敬请期待。
