什么是滤波器？

科瑞杰-滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其他频率成分。

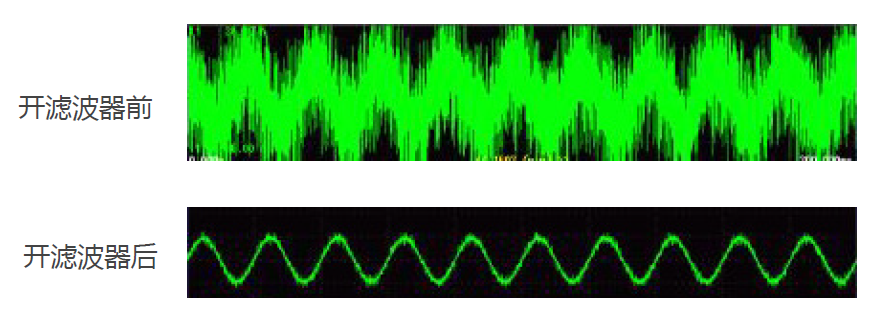

利用滤波器的选频特性，可以滤除干扰噪声或进行频谱分析。

• 例如：去除电源中的高频噪声。

截止频率（Cutoff Frequency）：

• 指低通滤波器的通带右边频点，及高通滤波器的通带左边频点。通常以1dB或3dB相对损耗点来标准定义。

功率分析仪中滤波器的种类

线路滤波器

• 属于低通滤波器，会去除信号的高频成分（高频谐波成分），仅测量低频成分。

• 会导致电压RMS，电流RMS等测量值发生变化，谨慎使用。

频率滤波器

• 又可称作零交叉滤波器，用于去除进入频率测量电路输入信号的高频分量。

• 对测量的电压/电流波形没有直接影响，但对周期检测有影响。

滤波器对测量的影响

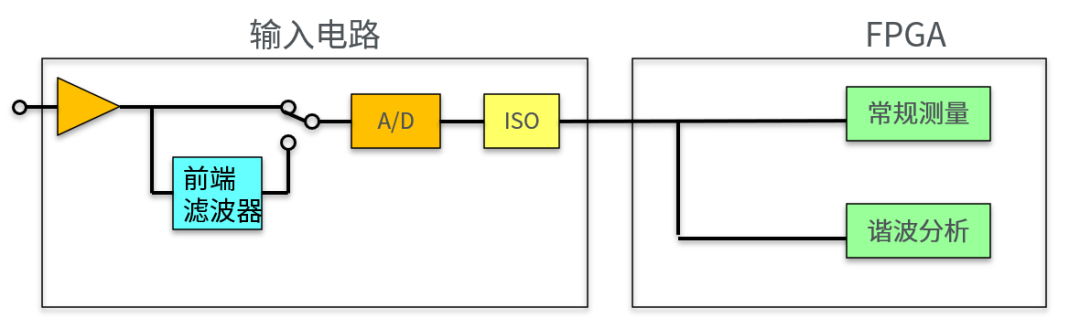

■高端功率分析仪一般可以同时进行常规测量和谐波测量。

• 常规测量：一般功率参数，包括电压、电流、功率等参数的有效值、平均值等。

• 谐波测量：对输入的电压电流信号进行傅里叶变换，获得基波和谐波等相关参数。

■常规测量和谐波测量对于滤波器的截止频率设定有不同的要求。

• 常规测量：要求滤波器的截止频率不能设置过低。

• 谐波测量：需要设置较低的截止频率，防止混淆现象发生。

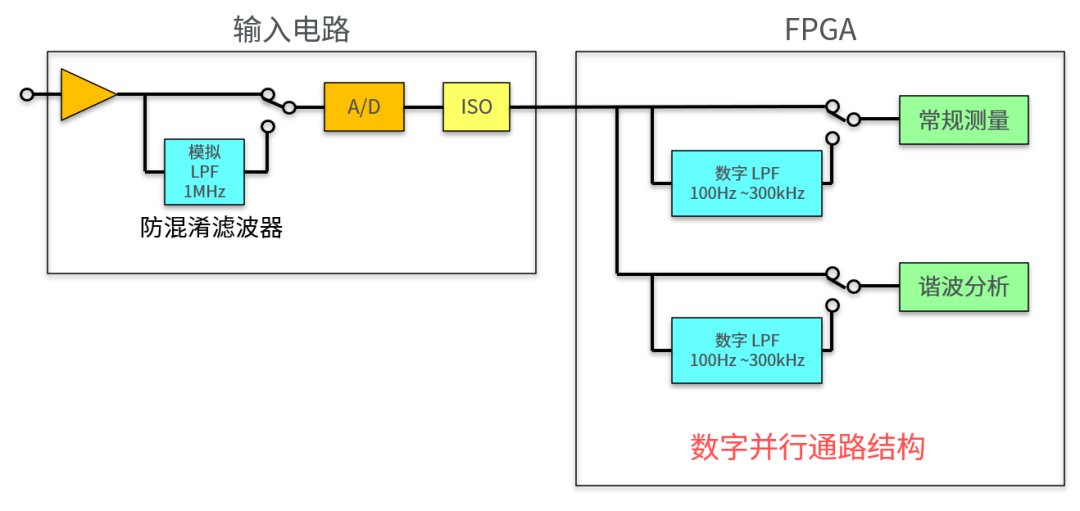

■WT5000有两种类型的数字线路滤波器，用户可以单独设置截止频率。

■较高的截止频率设置用于常规测量，较低的频率设置用于谐波测量。

计量校准的重要性

• 为了使功率分析仪达到它真正的精度，建议用户定期校准设备，使设备精度保持最优状态。

• 横河能够提供高达1MHz 可追溯性的原厂校准，可以提供国际认可的校准证书。

• 横河在中国具备对本品牌功率分析仪进行全面检测和校准的能力，以及配套的维修服务。
