可能的原因及应对措施1
出现原因：

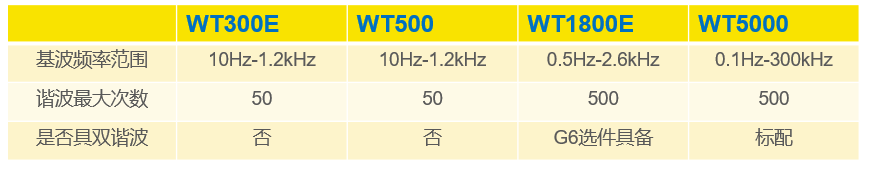

不同的功率分析仪对信号进行谐波分析的能力各不相同，所以要清楚所使用的功率分析仪能测量的基波频率范围，因为一旦被测信号基波频率超出了仪器能够测量的范围那么就不会显示。
应对措施：
正确了解所使用的仪器的性能参数。
可能的原因及应对措施2
出现原因：

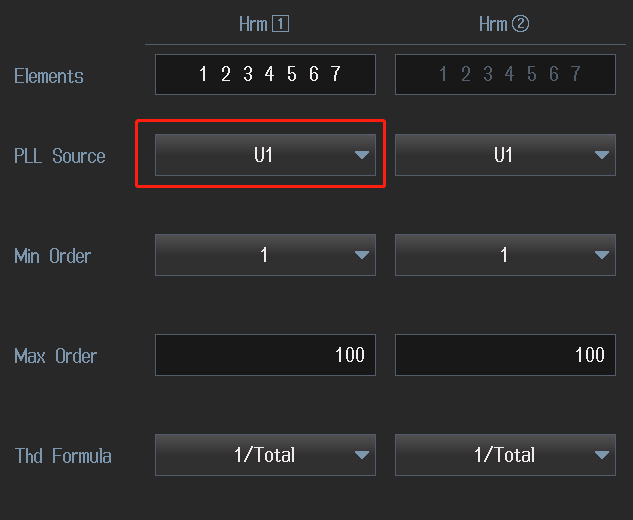

PLL源的选择可能不正确。
应对措施：
合理选择PLL源。PLL源尽量选择接近正弦波的波形。也可以打开频率滤波器来实现此功能，并且确保PLL源通道的量程是否设置在合理范围内。
可能的原因及应对措施3
出现原因：
数据更新周期设置不正确。
应对措施：
数据更新周期尽量设置合理。谐波分析中一般我们需要10周波或者12周波的时间窗，比如50Hz频率的波形，我们可以将数据更新周期设置为500ms或者1s。
可能的原因及应对措施4
出现原因：
FFT运算过程中出现了混叠现象。
应对措施：
打开线路滤波器作为谐波测量的抗混叠滤波器。

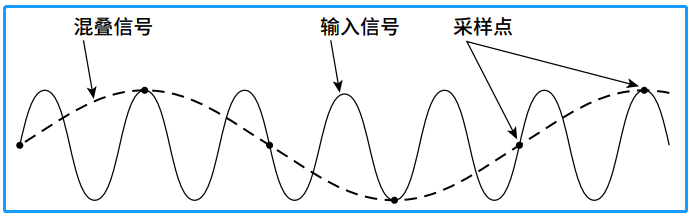

混叠现象：
当对重复波形进行A/D转换并进行FFT运算时，频率超过采样率一半以上的高频成分会被检测为低频成分，此现象成为混叠现象。混叠将引起测量值误差增加且各谐波上相位角测量不正确等问题，抗混叠滤波器用于防止混叠并且消除与谐波测量无关的高频成分。
