电动车控制器的测试

2021-09-25

一、简介

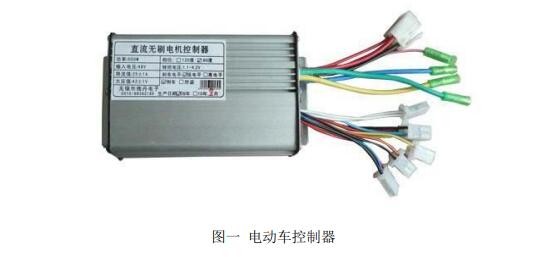

电动车控制器是用来控制电动车电机的启动、运行、进退、速度、停止以及 电动车的其它电子器件的核心控制器件,它就像是电动车的大脑,是电动车上重 要的部件。电动车就目前来看主要包括电动自行车、电动二轮摩托车、电动三轮 车、电动三轮摩托车、电动四轮车、电瓶车等,电动车控制器也因为不同的车型 而有不同的性能和特点。常见的电动车控制器如下图一所示。针对电动车控制器, 艾德克斯电子有相应的电源、电子负载可以满足客户的测试需求。

二、原理与结构

电动车控制器,即直流无刷电机控制器,由控制器、电机、转把、闸把、助 力传感器等构成的电机驱动、控制系统如下图二所示:

三、测试方法

艾德克斯致力于提供新能源行业的测试解决方案,有 IT8800、IT6500、 IT6700H 等多款高性能产品可供选择。

1、蓄电池部分 目前蓄电池盒的主要规格有 36V/12AH、48V/12AH、36V/14AH、48V/14AH、 36V/17AH、48V/17AH、36V/20AH 和 48V/20AH 等,可选用 IT6500 系列宽范 围大功率直流电源或 IT6700H 系列宽范围电源模拟蓄电池盒输出,给控制器及 后端设备供电。

IT6500 系列宽范围大功率直流电源全系列超过 100 个机型,包含从 800W 到 30kW,以及高达 1000V、1200A 的输出范围;不但有丰富测量功能、高速响 应的 IT6500C 系列,同时也提供高性能、稳定输出的 IT6500D 系列,用户可以根据需求,轻松选择;此外,IT6500C 系列还拥有 CC&CV 优先权功能,可以通 过选择 CC/CV 环路的响应速度以及电压电流上升下降速度,来避免电流过冲。

 2、反向电动势的吸收

电动机运转时有通过电流的导线,通电导线切割磁感线会产生电动势。所以 此时电动机运转在切割磁感线,也会产生电动势。用右手定则判断,此电动势的 方向和电动机两端所加电压相反,所以把这里产生的电动势称作反向电动势。

计算方式:设线圈的面积为 S,角速度为 w,磁感应系数为 B,则反向电动 势 E=BSw,如果知道匝数 n,则 E=nBSw。

影响:电动机本身有电压,产生反电动势后,等效的电压就小一些(两者方 向相反故相减),于是电动机不会被烧坏。

为了吸收电机的反向电动势,增加电机的效率,我们可以在前端增加直流负 载,以消耗直流无刷电机切割磁感线产生的反向电动势。可选用 IT8800 系列高 性能直流电子负载,设置负载工作在 CV 恒压模式,且电压设定值大于模拟蓄电 池的电源的输出电压,避免消耗供电直流源输出的电量。

IT8800 系列功率范围 150W-55kW,电压/电流测量速度最高可达 50kHz, 分辨率可达 0.1mV/0.01mA,满足客户高精度的测试需求;具有定电压、定电流、 定电阻、定功率四种操作模式,保护功能完善,内置 RS232/GPIB/USB 通讯接 口,满足各种通讯需求。

艾德克斯是一家专业生产测试测量仪器的公司,在汽车电子、工业、电池、 新能源等众多领域有专业的测试解决方案,时刻关注最新科技和市场趋势,客户 遍布全球二十多个国家和地区。
